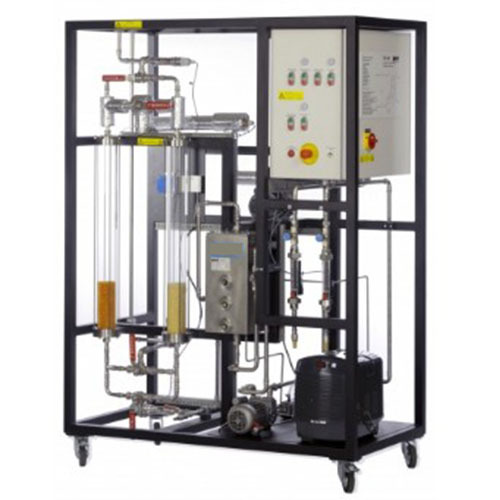

CE 540 Adsorpcyjne suszenie powietrza, sprzęt laboratoryjny, sprzęt dydaktyczny, sprzęt dydaktyczny
Urządzenie CE 540 zostało specjalnie zaprojektowane, aby umożliwić jasne i zrozumiałe wyjaśnienie złożonych teoretycznych zasad procesów adsorpcji za pomocą eksperymentów.
Sprężarka zasysa powietrze z otoczenia. Powietrze przepływa przez łaźnię wodną nawilżacza, a następnie ma wilgotność względną równą 100%. Zanim powietrze wpłynie od dołu do kolumny adsorpcyjnej, jego wilgotność względna i temperatura są regulowane za pomocą grzałki. Wilgotne powietrze przepływa przez adsorbent (żel krzemionkowy), który jest umieszczony jako stałe złoże wewnątrz przezroczystej kolumny. W procesie tym wilgoć zawarta w powietrzu jest adsorbowana. Adsorbent zawiera wskaźnik. Kolor tego wskaźnika wskazuje położenie strefy przenoszenia masy (MTZ). Osuszone w ten sposób powietrze opuszcza kolumnę i wypływa na zewnątrz.
Aby zregenerować adsorbent, powietrze z otoczenia jest zasysane przez drugą sprężarkę. Powietrze jest podgrzewane i wpływa od góry do kolumny. Proces desorpcji można również obserwować przez przezroczystą kolumnę. Trenażer umożliwia jednoczesne badanie procesów adsorpcji i desorpcji. Po wyczerpaniu się pojemności adsorbentu w jednej kolumnie, wilgotne powietrze jest kierowane do drugiej kolumny z regenerowanym adsorbentem w celu jego osuszenia.
System obiegu z pompą i układem chłodzenia służy do regulacji temperatury kąpieli wodnej w nawilżaczu. Temperatura i wilgotność osuszanego powietrza są regulowane programowo. Natężenia przepływu obu strumieni powietrza można regulować za pomocą zaworów.
Rejestrując wilgotność względną i temperaturę we wszystkich istotnych punktach, można w pełni zrównoważyć oba procesy. Zmierzone wartości są rejestrowane programowo. Oprogramowanie pozwala na przedstawienie procesów adsorpcji i desorpcji na wykresie h-ω; oraz na wykreślenie krzywych przebicia.
Specyfikacja
Ciągłe adsorpcyjne suszenie powietrza
2 kolumny do naprzemiennego ładowania i regeneracji adsorbentu
Obserwacja strefy wymiany masy za pomocą przezroczystych kolumn i adsorbentu ze wskaźnikiem
2 sprężarki do dostarczania powietrza zasilającego i regeneracyjnego z atmosfery otoczenia
Nawilżanie powietrza zasilającego poprzez przepływ przez łaźnię wodną
Układ cyrkulacyjny z pompą i układem chłodzenia do regulacji temperatury łaźni wodnej
Regulacja wilgotności względnej i temperatury powietrza zasilającego za pomocą nagrzewnicy
Nagrzewnica do regulacji temperatury powietrza regeneracyjnego
Regulacja natężenia przepływu powietrza regeneracyjnego i zasilającego za pomocą zaworów
Oprogramowanie z funkcjami sterowania i akwizycją danych przez USB w systemie Windows 8.1, 10

Dane techniczne
2 kolumny
Ø ok. 80 mm
wysokość: ok. 800 mm
2 sprężarki
maks. nadciśnienie: 1 bar
maks. wydajność: 8 m3/h
pompa nawilżacza
maks. wydajność: 600 l/h
maks. wysokość podnoszenia: 1,5 m
układ chłodniczy
moc chłodnicza: 395 W przy różnicy temperatur 10 K / 250 l
2 elektryczne nagrzewnice powietrza
moc wyjściowa (powietrze zasilające): 160 W
moc wyjściowa (regeneracja): 2 x 250 W
zakresy pomiarowe
przepływ: 2 x 0…10 Nm3/h
temperatura: 3 x 0…50°C; 1 x 0…200°C, 1 x -25…125°C (powietrze)
wzgl. Wilgotność: 4x 0…100%
Temperatura: 1x 0…50°C (woda)
230 V, 50 Hz, 1 faza
230 V, 60 Hz, 1 faza; 230 V, 60 Hz, 3 fazy
UL/CSA opcjonalnie
Wymiary i waga
Dł. x Szer. x Wys.: 1390 x 750 x 1890 mm
Waga: ok. 150 kg
Wymagane do działania
Komputer z systemem Windows
