SR100S Sprzęt szkoleniowy do inżynierii płynów i aerodynamicznych tuneli aerodynamicznych – sprzęt edukacyjny i do kształcenia zawodowego1. Poddźwiękowy tunel aerodynamiczny 305 mm

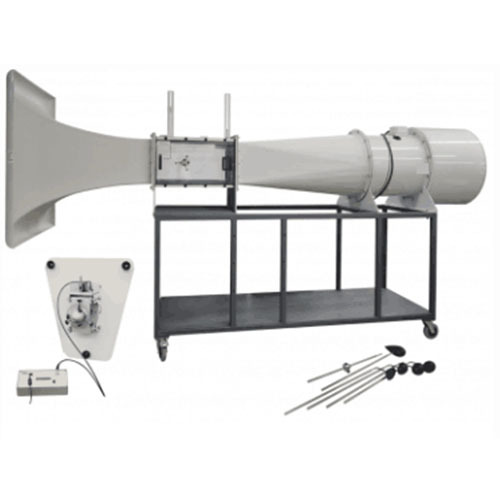

Kompletny zestaw startowy obejmuje poddźwiękowy tunel aerodynamiczny (SR1300), podstawową wagę do pomiaru siły nośnej i oporu (SR1300Z) oraz trójwymiarowe modele do badania oporu (SR1300J) – są to wszystkie elementy niezbędne do przeprowadzania eksperymentów z zakresu oporu aerodynamicznego.
2. Tunel aerodynamiczny (SR1300)
Ten kompaktowy tunel aerodynamiczny zapewnia precyzyjne wyniki i jest odpowiedni do wykorzystania w ramach studiów licencjackich oraz projektów badawczych. Firma ShouldShine oferuje szeroki wybór dodatkowych i opcjonalnych modeli oraz przyrządów pomiarowych, umożliwiających rozszerzenie zakresu przeprowadzanych eksperymentów.
Powietrze wpływa do tunelu przez aerodynamicznie zaprojektowaną dyszę wlotową (zwężkę), która liniowo przyspiesza jego przepływ. Następnie trafia do komory pomiarowej, przechodzi przez kratownicę, a stamtąd kierowane jest do dyfuzora, za którym znajduje się wentylator osiowy o regulowanej prędkości obrotowej. Kratownica zabezpiecza wentylator przed uszkodzeniem przez luźne przedmioty. Po opuszczeniu wentylatora powietrze przepływa przez moduł tłumiący hałas, a następnie wydostaje się z powrotem do otoczenia.
Oddzielny moduł sterująco-pomiarowy umożliwia regulację prędkości obrotowej wentylatora osiowego (a tym samym prędkości przepływu powietrza w komorze pomiarowej). Moduł ten wyposażony jest również w manometry oraz gniazda elektryczne służące do zasilania innych, opcjonalnych przyrządów pomiarowych.
Komora pomiarowa tunelu ma przekrój kwadratowy, a jej dach, ściany boczne oraz podłoga wykonane są z przezroczystego materiału. Ściany boczne są demontowalne. W podłodze oraz w każdym z paneli bocznych przewidziano specjalne miejsca montażowe, służące do mocowania opcjonalnych modeli badawczych. Wraz z tunelem dostarczane są: kątomierz oraz uchwyt do modeli, umożliwiające ich stabilne zamocowanie i precyzyjną regulację kąta ich ustawienia. W komorze pomiarowej można zamontować dwie sondy pomiarowe: jedną rurkę Prandtla (Pitota-statyczną) oraz jedną standardową rurkę Pitota. Sondy te montuje się odpowiednio przed i za badanym modelem; łączy się je z manometrami w module sterująco-pomiarowym (lub z innymi opcjonalnymi przyrządami), co umożliwia odczyt wartości ciśnienia.
Tunel aerodynamiczny osadzony jest na metalowym stelażu. Stelaż wyposażony jest w kółka z blokadą, co zapewnia wygodę podczas przemieszczania urządzenia.
3. Podstawowa waga do pomiaru siły nośnej i oporu (SR1300Z)
Łatwa w montażu waga, mocowana z boku sekcji pomiarowej tunelu aerodynamicznego. Urządzenie to utrzymuje modele w sekcji pomiarowej oraz mierzy działające na nie siły – nośną i oporu – wywoływane przez przepływające wokół nich powietrze. Waga współpracuje również z innymi, opcjonalnymi modelami.
4. Trójwymiarowe modele do badania oporu (SR1300J)
Zestaw modeli o zróżnicowanych kształtach, z których każdy charakteryzuje się tą samą powierzchnią czołową, co umożliwia bezpośrednie porównania wyników. Modele te umieszcza się w sekcji pomiarowej tunelu aerodynamicznego, gdzie są one utrzymywane przez wagę; pozwala to studentom zaobserwować, w jaki sposób kształt obiektu wpływa na opór aerodynamiczny. W skład zestawu wchodzą „klasyczne” kształty testowe stosowane w aerodynamice, takie jak gładka kula, kula z wgłębieniami oraz kształt opływowy.
5. Eksperymenty
Niniejszy zestaw startowy zawiera elementy umożliwiające przeprowadzenie eksperymentów dotyczących trójwymiarowego oporu aerodynamicznego, wynikającego z różnorodnych kształtów brył oraz struktury powierzchni (obecności wgłębień).
