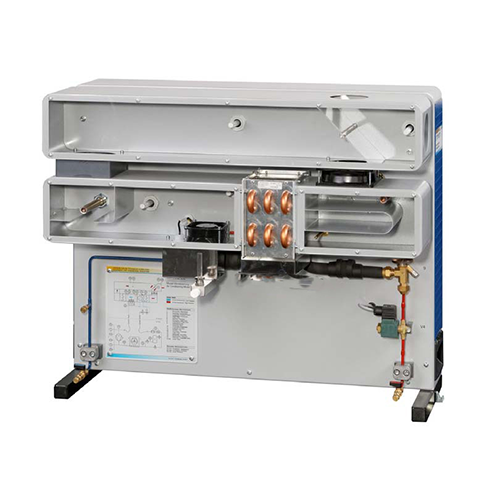

ZM6156C Sprzęt do nauki obsługi klimatyzatorów, sprzęt do szkolenia zawodowego, trener klimatyzacji* Kompletny model kompletnego systemu klimatyzacji1
* Ogrzewanie, chłodzenie, nawilżanie i osuszanie1
* Możliwość pracy w trybie recyrkulacji i obiegu powietrza1
* Symulacja działania i usterek komponentów za pomocą oprogramowania
Opis techniczny
Jest częścią systemu szkoleniowego HSI dla technologii chłodnictwa i klimatyzacji. W połączeniu z jednostką bazową tworzony jest model operacyjny kompletnego systemu klimatyzacji. Model jest podłączany do jednostki bazowej, mocowany za pomocą elementów złącznych i podłączany przewodami czynnika chłodniczego, tworząc kompletny obieg chłodniczy dla chłodnicy powietrza.
Klimat w pomieszczeniu powstaje w wyniku interakcji temperatury powietrza, temperatury ogrzewania i wilgotności powietrza. Celem klimatyzacji pomieszczenia jest kształtowanie klimatu w pomieszczeniu zgodnie z wymaganiami osób lub wrażliwych towarów. Model ten przedstawia działanie systemu klimatyzacji oraz tryby pracy recyrkulacji i obiegu powietrza.
Model zawiera dwa kanały powietrzne z przezroczystym frontem. Górny kanał powietrzny pełni funkcję komory klimatycznej, a dolny kanał powietrzny zawiera chłodnicę powietrza, dwie elektryczne nagrzewnice powietrza i nawilżacz parowy. Wentylator umieszczony między dwoma kanałami powietrza zapewnia recyrkulację powietrza. Zawór motylkowy z napędem silnikowym w górnym kanale powietrza umożliwia przełączanie między trybem powietrza zewnętrznego a recyrkulacją. W zależności od przełączania dwóch nagrzewnic powietrza, chłodnicy powietrza i nawilżacza, powietrze w systemie kanałów może być chłodzone, ogrzewane, nawilżane lub osuszane.
Poszczególne komponenty systemu są obsługiwane za pomocą oprogramowania. Temperatura i wilgotność przed i za parownikiem oraz w komorze klimatycznej są rejestrowane przez czujniki, digitalizowane i dynamicznie prezentowane w oprogramowaniu. Kondycjonowanie powietrza można monitorować online na wykresie h-x.
Podstawy i poszczególne komponenty są przedstawione w oprogramowaniu edukacyjnym. Oceny postępów w nauce sprawdzają testy. Za pomocą systemu autorskiego można tworzyć dalsze ćwiczenia i testy.
Cele edukacyjne / Eksperymenty
- kompletny system klimatyzacji i jego główne komponenty
- ogrzewanie i chłodzenie na schemacie h-x
- nawilżanie i osuszanie na schemacie h-x
- powietrze zewnętrzne i praca w trybie recyrkulacji
- symulacja usterek
Specyfikacja
[1] model systemu klimatyzacji do podłączenia do jednostki bazowej
[2] system szkoleniowy z technologią HSI
[3] kanał powietrzny z przezroczystym frontem i regulowaną klapą wentylacyjną do pracy w trybie recyrkulacji lub na powietrzu zewnętrznym
[4] parownik jako chłodnica powietrza
[5] 2 nagrzewnice jako podgrzewacz wstępny i podgrzewacz powietrza
[6] nawilżacz powietrza z wyłącznikiem pływakowym, wentylatorem i wskaźnikiem poziomu napełnienia
[7] termostatyczny zawór rozprężny jako element rozprężny
[8] czujnik do pomiaru temperatury i czujnik łączony wilgotności i temperatury
[9] obsługa poszczególnych komponentów i systemu oraz symulacja błędów za pomocą oprogramowania
[10] oprogramowanie: oprogramowanie edukacyjne, akwizycja danych, obsługa systemu
[11] oprogramowanie do akwizycji danych przez USB w systemie Windows Vista lub Windows 7
Dane techniczne
Kanał powietrzny, góra: 136x136x800 mm
Parownik jako chłodnica powietrza
- powierzchnia transferu: ok. 900 cm²
Nagrzewnica powietrza: 2 x 250 W
Wentylator osiowy
- maks. Pobór mocy: 20 W
- maks. przepływ: 160 m³/h
Nawilżacz
- grzałka: 200 W
Siłownik klapy wentylacyjnej: 24 V DC
Zakresy pomiarowe
- temperatura: 2x -50...50°C, 5x 0...50°C
- wilgotność: 4x 10...100% wilg. wzgl.
Dł. x szer. x wys.: 850 x 400 x 680 mm
Waga: ok. 51 kg
Zakres dostawy
1 model klimatyzacji, napełniony czynnikiem chłodniczym
1 butla z wąską szyjką
1 płyta CD z oprogramowaniem + kabel USB
