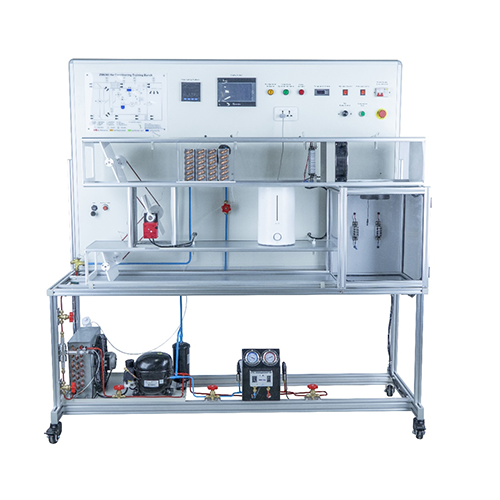

ZM6302A Stanowisko szkoleniowe klimatyzacji Sprzęt do szkolenia w zakresie chłodnictwa Sprzęt dydaktyczny Sprzęt do szkolenia zawodowegoI. Przegląd produktu
1.1 Przegląd
Stanowisko szkoleniowe z zakresu klimatyzacji zostało zaprojektowane, aby pomóc studentom i pracownikom z pokrewnych dziedzin zrozumieć i poznać zasady działania klimatyzacji wewnętrznej. Może symulować warunki chłodzenia i osuszania latem oraz ogrzewania i nawilżania zimą. Platforma szkoleniowa z zakresu klimatyzacji składa się głównie z pięciu części: części chłodzącej klimatyzacji, części grzewczej klimatyzacji, części nawilżającej klimatyzacji, części cyrkulacji powietrza i sterowania oraz części elektrycznej i czujników. Platforma szkoleniowa jest wyposażona w ekran dotykowy, który może wyświetlać i rejestrować wszystkie dane zebrane przez czujniki. Umożliwia również użytkownikom połączenie się z ekranem za pomocą komputera i importowanie danych do komputera, co znacznie ułatwia użytkownikom korzystanie z niej.
1.2 Funkcje
1. Klimatyzowana platforma szkoleniowa ma aluminiową konstrukcję ramową, która jest prosta, wytrzymała i niezawodna. Jest również wyposażona w 4 ruchome kółka, co znacznie ułatwia użytkownikom mobilne użytkowanie. 2. Klimatyzowana platforma szkoleniowa posiada bezpieczny układ elektryczny, bezpieczne i niezawodne uziemienie oraz jest wyposażona w przycisk zatrzymania awaryjnego.
3. Klimatyzowana platforma szkoleniowa ma modułową konstrukcję, a każda jednostka może działać niezależnie, co znacznie zwiększa rodzaj i liczbę eksperymentów.
4. Klimatyzowana platforma szkoleniowa wykorzystuje bezpieczny i przyjazny dla środowiska czynnik chłodniczy R134A.
5. Klimatyzowana platforma szkoleniowa jest wyposażona w port umożliwiający komunikację z komputerem PC, który może realizować zbieranie danych i analizę wykresów sprzętu.
II. Parametry wydajności
Zasilanie wejściowe: jednofazowe AC 220 V 50 Hz
Wymiary: 1800 mm × 800 mm × 1800 mm
Waga: <150 kg
Warunki pracy: Temperatura otoczenia 10℃ ～ 30℃ Wilgotność względna <75% (25℃)
III. Lista komponentów i szczegółowe wprowadzenie
3.1 Część główna
Numer Nazwa
1 Korpus stanowiska szkoleniowego klimatyzacji
2 Moduły elektryczne i pomiarowe
3 Deflektor powietrza i moduł sterowania
4 Skraplacz
5 Separator gaz-ciecz
6 Sprężarka
7 Sterowniki wysokiego i niskiego napięcia oraz tablice przyrządów
8 Parownik żeberkowy
9 Wentylator
10 Podgrzewacz wstępny żeberek
11 Nawilżacz
12 Podgrzewacz wtórny żeberek
13 Kółka
3.2 Część skrzynki zasilającej
Numer Nazwa
1 Jednofazowy miernik wielofunkcyjny
2 Wyświetlacz dotykowy
3 Kontrolka
4 Regulator temperatury
5 Przełącznik sterujący
6 Wyłącznik
7 Gniazdo wtykowe sześciopozycyjne
8 Regulator prędkości wentylatora
9 Wyłącznik awaryjny
3.3 Lista konfiguracji urządzenia
Numer Nazwa Ilość
Komponent 1 Sprężarka 1
Komponent 2 Skraplacz 1
Komponent 3 Sterowniki wysokiego i niskiego napięcia oraz tablice przyrządów 1
Komponent 4 Parownik żeberkowy 1
Komponent 5 Podgrzewacz wstępny żeberek 2
Komponent 6 Nagrzewnica lamelowa 2
Komponent 7 Wentylator 1
Komponent 8 Nawilżacz 1
Komponent 9 Przesłona 3
Komponent 10 Silnik napędu deflektora powietrza 1
Komponent 11 Wyświetlacz dotykowy 1
Komponent 12 Jednofazowy miernik wielofunkcyjny 1
Komponent 13 Gniazdo wtykowe sześciopozycyjne 1
Komponent 14 Regulator temperatury 1
Komponent 15 Wyłącznik awaryjny 1
Komponent 16 Wyłącznik 1
3.4 Akcesoria
Numer Nazwa Ilość
1 Przenośny anemometr 1
2 Płyta CD z oprogramowaniem 1
3 Kabel USB do transmisji danych 1
IV. Lista eksperymentów
Eksperyment 1 Demonstruje działanie i działanie klimatyzowanej platformy szkoleniowej
Eksperyment 2 Demonstruje eksperyment funkcjonalny układu chłodzenia klimatyzowanej platformy szkoleniowej
Eksperyment 3 Demonstruje eksperyment funkcjonalny układu ogrzewania klimatyzowanej platformy szkoleniowej
Eksperyment 4 Demonstruje eksperymentalny stan cyrkulacji powietrza w pomieszczeniu w symulowanym zamkniętym pomieszczeniu Pętla
Eksperyment 5 Demonstruje eksperyment dotyczący cyrkulacji powietrza w pomieszczeniu w symulowanej pętli otwartej
