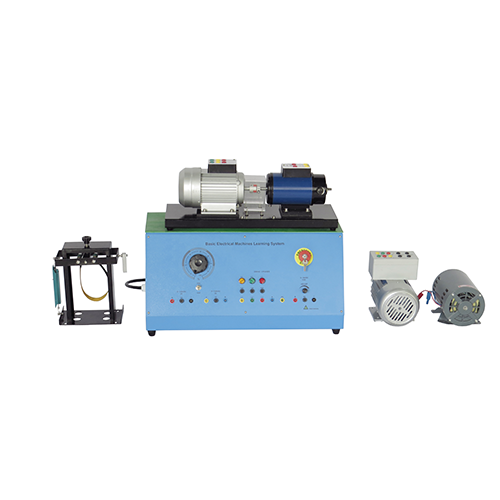

ZE3221 Podstawowy system nauki maszyn elektrycznych Sprzęt dydaktyczny Sprzęt szkolny Sprzęt do szkoleń elektrycznych1. Wprowadzenie do sprzętu
1.1 Przegląd
Urządzenie treningowe zawiera silnik prądu stałego zespolonego i trójfazowy silnik synchroniczny. Poprzez odpowiednie eksperymenty studenci mogą zapoznać się z charakterystyką działania silników prądu stałego i zastosowaniem trójfazowych silników synchronicznych, opanować zasady i metody sterowania oraz rozwinąć odpowiednią wiedzę i umiejętności. Urządzenie nadaje się do nauczania, doskonalenia umiejętności i oceny odpowiednich kierunków studiów w szkołach zawodowych, średnich szkołach zawodowych i technikach. Aby zapewnić bezpieczeństwo, przed użyciem należy upewnić się, że zasilanie jest prawidłowo podłączone, przewody nie są odsłonięte, urządzenie jest dobrze uziemione i należy unikać obsługi urządzeń elektrycznych mokrymi rękami. Podczas podłączania przewodów należy postępować zgodnie z instrukcjami dotyczącymi eksperymentu i uruchamiać urządzenie dopiero po sprawdzeniu przez specjalistę.
1.2 Cechy
(1) Urządzenie treningowe ma aluminiową konstrukcję profilową, która jest prosta i elegancka. Jest wyposażone w nóżki u dołu, co zapewnia elastyczność ruchu. Jest łatwe w użyciu i odporne na uszkodzenia. (2) Silnik jest wyposażony w zacisk bezpieczeństwa, który jest bezpieczny i niezawodny.
(3) Silnik jest połączony za pomocą sprzęgła, które jest stabilne i niezawodne.
2. Parametry techniczne
Zasilanie: trójfazowe, pięcioprzewodowe, AC 230 V ± 5%, 60 Hz
Warunki pracy: Temperatura: 10°C ～ +40°C Wilgotność względna: <85% (25°C)
3. Lista komponentów
3.1 Część główna
Numer seryjny Nazwa
1 Urządzenie do pomiaru momentu obrotowego
2 Skrzynka zasilająca
3 Trójfazowy silnik asynchroniczny klatkowy
4 Silnik bocznikowy prądu stałego
5 Wielofunkcyjny silnik jednofazowy prądu przemiennego
6 Silnik dwufazowy
3.2 Część skrzynki zasilającej
Numer seryjny Nazwa
1 Regulowane zasilanie AC/DC 0-120 V
2 Trójfazowe zasilanie AC 230 V
3 Zasilanie DC 0-36 V
4 Wyłącznik awaryjny
5 Wyłącznik automatyczny 4P
3.3 Lista konfiguracji urządzenia
Numer seryjny Nazwa Ilość
Komponent 1 Silnik dwufazowy 1
Komponent 2 Wielofunkcyjny silnik jednofazowy prądu przemiennego 1
Komponent 3 Bocznik prądu stałego Silnik 1
Komponent 4 Trójfazowy silnik asynchroniczny klatkowy 1
3.4 Akcesoria
Numer seryjny Nazwa Ilość
1 Multimetr cyfrowy 1
2 Miernik cęgowy 1
3 Tachometr ręczny 1
4 Rezystor 50W 1kΩ 1
5 Przewód elektryczny bezpieczeństwa 4 mm 1 m dwustronny czerwony 10
6 Przewód elektryczny bezpieczeństwa 4 mm 1 m dwustronny żółty, niebieski, dwukolorowy 10
7 Przewód elektryczny bezpieczeństwa 4 mm 1 m dwustronny zielony 10
8 Przewód elektryczny bezpieczeństwa 4 mm 1 m dwustronny czarny 10
9 Złącze śrubowe 1
10 Zestaw przeciwwagi 1
11 Bezpiecznik 20A 5*20 10
12 Podstawowy system nauki obsługi silnika, blacha 1
4. Lista eksperymentów
Eksperyment 1: Eksperyment z prędkością silnika prądu stałego i zadanym napięciem
Eksperyment 2: Eksperyment z rozruchem trójfazowego silnika asynchronicznego klatkowego Silnik
Eksperyment 3: Eksperyment z konfiguracją jednofazowego silnika wielofunkcyjnego jako jednofazowego kondensatora rozruchowego
Eksperyment 4: Eksperyment z konfiguracją wielozadaniowego silnika prądu przemiennego jako jednofazowego kondensatora roboczego
Eksperyment 5: Eksperyment z konfiguracją wielozadaniowego silnika prądu przemiennego jako jednofazowego kondensatora dwuwartościowego
Eksperyment 6: Eksperyment z wytwarzaniem energii przez silnik bocznikowy prądu stałego
Eksperyment 7: Eksperyment z pomiarem momentu obrotowego
