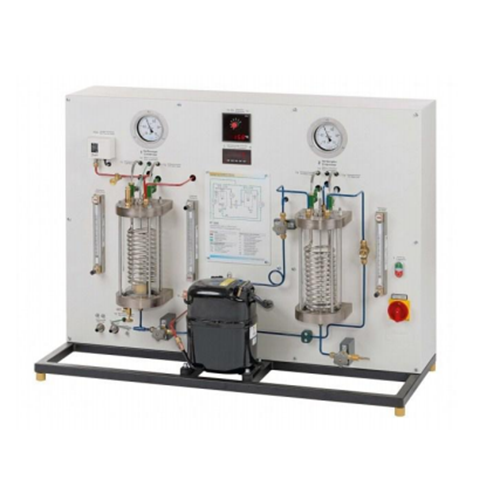

ET 350 Zmiany stanu w obwodzie chłodniczym Sprzęt szkoleniowy do chłodnictwa Sprzęt do szkolenia zawodowego
Opis W układzie chłodzenia sprężarkowego czynnik chłodniczy przepływa przez obwód chłodniczy i podlega różnym zmianom stanu skupienia. Wykorzystano tu zjawisko fizyczne polegające na tym, że podczas przejścia czynnika chłodniczego ze stanu ciekłego do gazowego wymagana jest energia, która jest usuwana z otoczenia (entalpia parowania). Jednostka doświadczalna ET 350 reprezentuje typowy obwód chłodniczy składający się z hermetycznej sprężarki tłokowej, skraplacza, zaworu rozprężnego i parownika. Parownik i skraplacz są przezroczyste, co zapewnia dobrą kontrolę procesu przejścia fazowego podczas parowania i skraplania. Działanie zaworu pływakowego jako zaworu rozprężnego jest również łatwe do zaobserwowania. Przed wejściem do parownika stan skupienia czynnika chłodniczego można monitorować za pomocą wziernika. Obieg wody chłodzi skraplacz lub dostarcza obciążenie chłodnicze dla parownika. Przepływy zimnej i ciepłej wody oraz czynnika chłodniczego są regulowane. Niski poziom ciśnienia czynnika chłodniczego pozwala na zastosowanie szklanego parownika i skraplacza. Temperatury i ciśnienia są rejestrowane i wyświetlane. Kluczowe punkty procesu cyklicznego można odczytać i wprowadzić na wykres logarytmiczny p-h. Wskazywana jest również moc sprężarki oraz natężenie przepływu wody i czynnika chłodniczego. Specyfikacja demonstracyjna procesów w obiegu chłodniczym w celu lepszego monitorowania procesów. Parownik i skraplacz mają przezroczystą konstrukcję.
Parownik i skraplacz z wężownicą rurową, zaworem rozprężnym w kształcie zaworu pływakowego, wyłącznikiem ciśnieniowym chroniącym sprężarkę, czujnikiem temperatury, miernikiem mocy, manometrem w obiegu chłodniczym, przepływomierzem ciepłej i zimnej wody oraz czynnikiem chłodniczym. Zasilanie wodą przez sieć laboratoryjną lub za pomocą WL 110.20. Agregat chłodniczy zapewniający maksymalną temperaturę wody 16°C. Zawory bezpieczeństwa przy parowniku i skraplaczu. Czynnik chłodniczy R1233zd, GWP: 1. Dane techniczne: Hermetyczna sprężarka tłokowa, pojemność: 18,3 cm³. Pojemność parownika: ok. 2800 ml. Pojemność skraplacza: ok. 2800 ml czynnika chłodniczego R1233zd GWP: 1 objętość napełnienia: 1,2 kg ekwiwalent CO2: 0 t Zakresy pomiarowe temperatura: 8x -20…200°C ciśnienie: 2x -1…1,5bar natężenie przepływu: 2x 0…48 l/h (woda) 0…700 l/h (czynnik chłodniczy) moc: 0…1200 W 230 V, 50 Hz, 1 faza 230 V, 60 Hz, 1 faza 120 V, 60 Hz, 1 faza UL/CSA opcjonalnie
