ZM6401 Trener rozwiązywania problemów ze sprężarką Trener klimatyzatorów Sprzęt dydaktyczny Sprzęt do szkolenia zawodowego1. Wprowadzenie
1.1 Przegląd
Ten system został opracowany z myślą o rozwiązywaniu problemów ze sprężarkami. Ułatwia on zrozumienie logicznych procedur rozwiązywania problemów oraz umożliwia obserwację i testowanie różnych usterek w systemie. Usterki można łatwo aktywować, a system można natychmiast przywrócić do normalnego, dopuszczalnego stanu. Dodatkowo, usterki można ukryć w celu przeprowadzenia testów.
Każda usterka posiada wskaźnik LED. Dostępny jest również pin aktywacji usterki, umożliwiający jej kontrolowanie. Po aktywacji usterki można ją wykryć za pomocą multimetru.
1.2 Funkcje
(1) Wyświetlanie schematu blokowego
Schemat blokowy układu elektronicznego wyświetla się na wyświetlaczu. Wyraźny schemat obwodu może poszerzyć zrozumienie układu i jest niezbędny do rozwijania umiejętności rozwiązywania problemów.
(2) Dioda LED sygnalizująca usterkę
Każda usterka posiada diodę LED, która sygnalizuje jej aktywację. Ułatwia to wizualizację aktualnej usterki.
(3) Łatwa aktywacja usterki
Do aktywacji każdej usterki służy przełącznik. Usterki mogą pojawiać się pojedynczo lub w różnych kombinacjach. Nie ma ograniczeń co do liczby usterek, które można aktywować jednocześnie. Można nawet aktywować je wszystkie, jeśli chcesz.
(4) Interaktywne zapamiętywanie usterek
Po aktywacji usterki otrzymasz natychmiastową informację zwrotną, a odpowiadające jej objawy będą oczywiste. Pozwala to na obserwację i zapamiętanie objawów każdego typu usterki, co znacznie przyspiesza proces zdobywania cennego doświadczenia w rozwiązywaniu problemów, gdy system ulega awarii z powodu różnych wadliwych produktów.
(5) Tryb testowy
Można dezaktywować wskaźnik LED usterki, aby umożliwić aktywację usterki, ale sam wyświetlacz pozostaje wyłączony. W tym trybie można wprowadzić serię usterek, nie informując drugiej osoby o tym, które usterki są używane. Można wtedy poprosić drugą osobę o użycie punktów testowych do określenia lokalizacji usterki.
(6) Przypomnienie o usterce
Jest to bardzo pomocne dla instruktora, w przypadku gdy druga osoba zapomni, która usterka została aktywowana. Gdy system znajduje się w trybie ukrytej usterki, wystarczy nacisnąć przycisk sterowania LED, a wyświetli się ostatnia aktywowana usterka. Po zwolnieniu przycisku tryb usterki powróci do trybu ukrytej usterki.
(7) Powrót do trybu normalnego
Naciśnij przycisk resetowania, a system automatycznie powróci do trybu normalnego.
2. Parametry techniczne
Wymiary: 1180*950*2190,
Waga: 212 kg
Temperatura otoczenia: od -25°C do 40°C
Czynnik chłodniczy: R134A
3. Lista komponentów i szczegółowe wprowadzenie

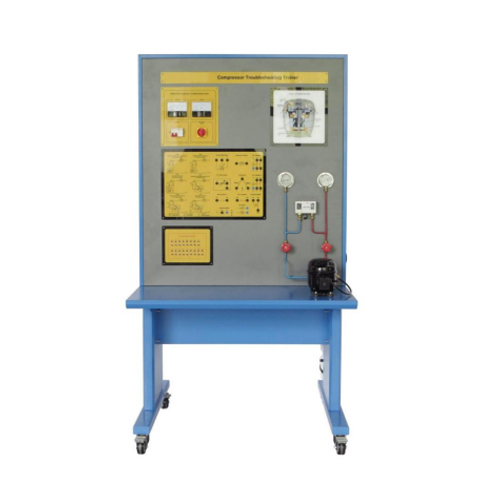

Przód
Brak nazwy
1 Woltomierz
2 Amperomierz
3 Wyłącznik automatyczny
4 Wyłącznik obciążenia
5 Miernik niskiego napięcia
6 Miernik wysokiego napięcia
7 Wyłącznik zabezpieczający
8 Sprężarka
9 Schemat ideowy i zaciski przewodów
10 Panel sterowania awaryjnego
11 Przekrój wewnętrzny sprężarki
Tył
Brak nazwy
1 Skraplacz
2 Filtr
3 Zawór elektromagnetyczny
4 Parownik
5 Wziernik
6 Kapilara
4. Akcesoria
Brak nazwy
1 4 mm przewód połączeniowy bezpieczeństwa (niebieski)
2 4 mm przewód połączeniowy bezpieczeństwa (żółty)
3 4 mm przewód połączeniowy bezpieczeństwa (czarny)
4 4 mm przewód połączeniowy bezpieczeństwa (dwukolorowy)
5 Bezpiecznik (5 A)
5. Lista eksperymentów
Eksperyment 1 Eksperyment z działaniem sprężarki z użyciem rozrusznika młotkowego
Eksperyment 2 Eksperyment z działaniem sprężarki z użyciem rozrusznika młotkowego z kondensatorem
Eksperyment 3 Eksperyment z działaniem sprężarki z użyciem rozrusznika młotkowego z kondensatorem rozruchowym i kondensator roboczy
Eksperyment 4 Eksperyment z pracą sprężarki z wykorzystaniem rozrusznika PTC
Eksperyment 5 Eksperyment z pracą sprężarki z wykorzystaniem rozrusznika PTC z kondensatorem
Eksperyment 6 Eksperyment z pracą sprężarki z wykorzystaniem rozrusznika PTC z kondensatorem rozruchowym i kondensatorem roboczym
