Komputerowy trener chłodnictwa ogólnego Sprzęt laboratoryjny chłodnictwa Sprzęt dydaktyczny Sprzęt do szkolenia zawodowego

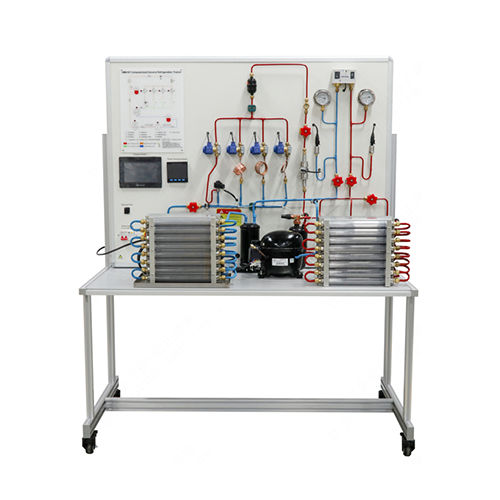

ZM6107A Komputerowy trener chłodnictwa ogólnego Sprzęt laboratoryjny chłodnictwa Sprzęt dydaktyczny Sprzęt do szkolenia zawodowego
I. Opis produktu
1.1 Opis
To urządzenie szkoleniowe służy do nauki komputerowego cyklu sprężania w chłodnictwie.
W skraplaczu i parowniku znajduje się 8 przezroczystych rur i wentylatory wyciągowe o regulowanej prędkości obrotowej, które umożliwiają bezpośrednią obserwację procesu skraplania i parowania czynnika chłodniczego w układzie, odzwierciedlając zmiany chłodzenia czynnika chłodniczego w 4 różnych urządzeniach dławiących w tych samych warunkach pracy. Poprzez regulację prędkości wentylatora wyciągowego, zmienia się efekt wymiany ciepła skraplacza i parownika, odzwierciedlając zmiany chłodzenia czynnika chłodniczego w różnych warunkach pracy. Wszystkie parametry i elementy sterujące można odczytywać i kontrolować za pomocą komputera.
1.2 Cechy
Stół szkoleniowy posiada ramę ze stopu aluminium, która jest prosta i wytrzymała, co nie tylko zmniejsza wagę urządzenia, ale także zapewnia jego wytrzymałość. Spód wyposażony jest w 4 uniwersalne kółka ułatwiające przemieszczanie.
Rurociąg obiegu chłodniczego jest ułożony na panelu instalacyjnym, a obszary wysokiej i niskiej temperatury są pomalowane różnymi kolorami, co ułatwia ich obserwację i rozróżnienie.
Urządzenie posiada solidny system bezpieczeństwa. Obieg chłodniczy jest wyposażony w wyłączniki wysokiego i niskiego ciśnienia. W przypadku nieprawidłowego ciśnienia w układzie, sprężarka może natychmiast zatrzymać pracę, aby chronić zarówno sprężarkę, jak i układ. Obwody elektryczne są wyposażone w wyłączniki różnicowoprądowe, urządzenia zatrzymania awaryjnego oraz niezawodne uziemienie, aby zapewnić bezpieczeństwo sprzętu i personelu.
II. Parametry wydajności
(1) Napięcie wejściowe: 220 V ± 10%, 50 Hz
(2) Wymiary całkowite: 1400 mm × 800 mm × 1800 mm
(3) Waga: 100 kg
(4) Temperatura otoczenia 10℃ ～ 30℃, wilgotność względna <75% (25℃)

III. Lista komponentów i szczegółowe wprowadzenie
3.1 Część główna
Numer Nazwa
1 Schemat ideowy
2 Zawór elektromagnetyczny
3 Jednofazowy miernik wielofunkcyjny
4 Główny ekran sterowania (ekran dotykowy)
5 Elektroniczny zawór rozprężny
6 Port wyjściowy
7 Wyłącznik automatyczny 2P
8 Parownik
9 Zabezpieczenie wysokiego i niskiego napięcia
10 Manometr wysokiego i niskiego ciśnienia
11 Czujnik ciśnienia
12 Zbiornik cieczy
13 Skraplacz
14 Separator
15 Sprężarka
16 Zawór kątowy
17 Koło uniwersalne
18 Rama profilowa
3.2 Akcesoria
Numer Nazwa Ilość
1 CD 1
2 Kabel 1
IV. Lista eksperymentów
Eksperyment 1 Eksperyment z zaworem rozprężnym ciśnieniowym w chłodnictwie
Eksperyment 2 Eksperyment z kapilarą
Eksperyment 3 Eksperyment z zaworem rozprężnym termicznym w chłodnictwie
Eksperyment 4 Eksperyment z ogrzewaniem kapilary
