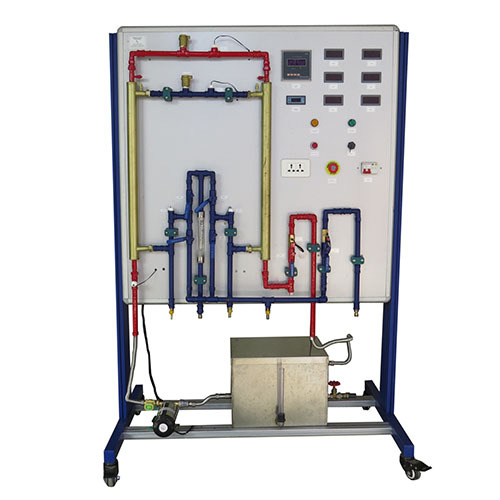

SR-WL302 Wymiennik ciepła koncentryczny Sprzęt laboratoryjny Sprzęt dydaktyczny Sprzęt dydaktyczny
Koncentryczny wymiennik ciepła powinien badać podstawowe zasady wymiany ciepła w odniesieniu do wymiennika ciepła ciecz-ciecz. Prosty układ zaworów umożliwia pracę jako wymiennik ciepła o przepływie równoległym lub przeciwprądowym, umożliwiając uzyskanie profili temperatur, bilansów energetycznych, współczynników przenikania ciepła i logarytmicznych średnich różnic temperatur dla obu warunków.
OPIS
Urządzenie powinno wymagać jedynie doprowadzenia zimnej wody, jednofazowego gniazdka elektrycznego i blatu roboczego, aby umożliwić studentom wprowadzenie do projektowania i obsługi wymiennika ciepła wykonanie serii prostych pomiarów. Eksperymenty można łatwo przeprowadzić w krótkim czasie, bez konieczności przygotowywania urządzeń, aby dokładnie pokazać praktyczne znaczenie następujących elementów:
a) Profile temperatur
b) Przepływ współprądowy i przeciwprądowy
c) Bilans energetyczny
d) Logarytmiczna średnia różnica temperatur
e) Współczynniki przenikania ciepła

Urządzenie składa się z koncentrycznego wymiennika rurowego w kształcie litery „U”, zamontowanego na ramie wsporczej. Zewnętrzna powierzchnia wymiennika jest izolowana. Sześć czujników temperatury zainstalowano zarówno w rurach wlotowej, jak i wylotowej, aby dokładnie mierzyć temperaturę płynu. Aby zminimalizować straty w systemie, gorąca woda jest doprowadzana rurą wewnętrzną, a woda chłodząca w zewnętrznym pierścieniu. W każdym z dwóch strumieni zamontowano zawory regulacyjne, aby regulować przepływ. Natężenia przepływu mierzone są za pomocą niezależnych przepływomierzy zainstalowanych w każdej linii. Odczyty temperatury i przepływu mogą być stale rejestrowane i rejestrowane w komputerze za pomocą opcjonalnego systemu akwizycji danych (DATA). Dane te są przydatne do dalszych obliczeń i analiz. Wyświetlanie trendów online pozwala studentom na natychmiastową obserwację wahań odczytów przepływu i temperatury.
System ciepłej wody jest całkowicie autonomiczny. Zasobnik ciepłej wody jest wyposażony w grzałkę zanurzeniową i regulator temperatury. Obieg do wymiennika ciepła zapewnia pompa, a woda powraca do zasobnika przez układ przegród, aby zapewnić odpowiednie mieszanie. Zimna woda potrzebna do wymiennika pobierana jest z sieci laboratoryjnej.
Łatwo rozpoznawalny układ zaworów umożliwia proste przełączanie między konfiguracją współprądową i przeciwprądową.
