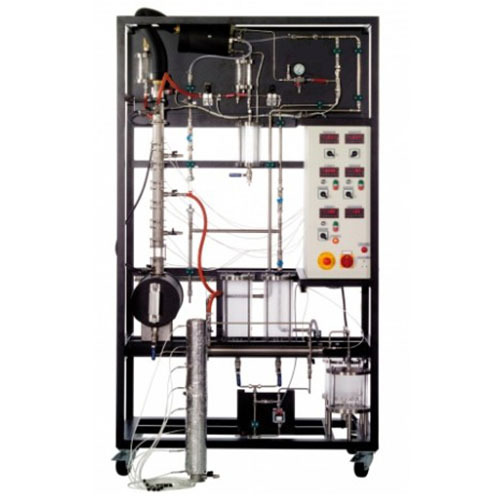

CE600 Sprzęt laboratoryjny do rektyfikacji termicznej, sprzęt dydaktyczny, sprzęt dydaktyczny
Destylacja służy do rozdzielania mieszanin cieczy składających się z poszczególnych cieczy rozpuszczalnych w sobie nawzajem. Rektyfikacja odnosi się do destylacji w przepływie przeciwprądowym. W przypadku kolumny CE 600 zaleca się mieszaninę etanolu i wody.
Dostępne są kolumny z półkami sitowymi, półkami z kołpakami bąbelkowymi oraz z wypełnieniem. Kolumna wypełniona jest pierścieniami Raschiga. Każda kolumna posiada trzy przyłącza na różnych wysokościach dla wsadu. Produkt górny jest skraplany za pomocą skraplacza i zbiornika rozdzielającego fazy. Część tego kondensatu jest gromadzona w zbiorniku jako produkt, a reszta jest zawracana do kolumny. Współczynnik powrotu jest regulowany za pomocą zaworów. Produkt dolny może być gromadzony w dwóch zbiornikach. Wymiennik ciepła umożliwia wstępne podgrzanie wsadu przez produkt dolny odprowadzany z kolumny.
Istotne wartości pomiarowe są rejestrowane przez czujniki. Skład wsadu i produktów jest określany za pomocą areometru na podstawie różnicy gęstości etanolu i wody.
Urządzenie jest obsługiwane i sterowane przez zintegrowany sterownik PLC z ekranem dotykowym. Zmierzone wartości można przesyłać przez sieć LAN do komputera PC, gdzie można je analizować za pomocą oprogramowania. Dzięki zintegrowanemu routerowi WLAN, trenażer może być dodatkowo obsługiwany i sterowany za pomocą jednego urządzenia końcowego, a interfejs użytkownika może być wyświetlany na wielu urządzeniach końcowych (dublowanie ekranu). Nawigacja po menu jest niezależna od interfejsu użytkownika wyświetlanego na ekranie dotykowym trenażera. Na urządzeniu końcowym dostępne są różne poziomy dostępu z różnymi funkcjami. Akwizycja danych na urządzeniach końcowych jest możliwa za pośrednictwem sieci. Specyfikacja
Rektyfikacja ciągła i nieciągła
Kolumna z wypełnieniem, tacą sitową i tacą kołpakową, wymienna
Sterowanie urządzeniem za pomocą PLC, obsługa za pomocą ekranu dotykowego lub urządzenia końcowego
Dublowanie ekranu: możliwość dublowania interfejsu użytkownika na wielu urządzeniach końcowych, akwizycja danych przez sieć
3 wloty zasilające i 8 czujników temperatury na kolumnę
Kolumna z tacą sitową i tacą kołpakową z 8 półkami
Kolumna z wypełnieniem z pierścieniami Raschiga
Możliwość pracy w trybie próżniowym z pompą membranową
Parownik ogrzewany elektrycznie
Wymiennik ciepła do chłodzenia dolnego produktu poprzez wstępne podgrzanie wlotu lub wodę chłodzącą
Skraplacz i zbiornik separacji faz dla górnego produktu
Zamknięty obieg wody chłodzącej z chłodnicą woda/powietrze
Regulacja współczynnika refluksu za pomocą zaworów
Oprogramowanie do akwizycji danych przez sieć LAN w systemie Windows 8.1, 10

Dane techniczne
Kolumny
wysokość x średnica wewnętrzna: 780 x 50 mm
Pompa zasilająca
maks. natężenie przepływu: 320 ml/min
Pompa wody chłodzącej
maks. natężenie przepływu: 10 l/min
Pompa membranowa: podciśnienie końcowe ok. 213 mbar abs.
Zasilanie zbiorników: 2 x ok. 5 l, produkt dolny: 2 x ok. 5 l, produkt górny: ok. 1,9 l
Powierzchnie wymiany ciepła
podgrzewanie wstępne zasilania/chłodzenie dolne: ok. 0,03 m²
skraplacz produktu górnego: ok. 0,04 m2
Zakresy pomiarowe
Temperatura: 33x 0…150°C
Czujnik ciśnienia: 2x 0…2,5 bar (kolumna), 1x -1…1 bar
Manometr: -1…0,6 bar Współczynnik refluksu: 0…100% Moc: 0…4 kW (grzałka) Przepływ: 30…320 l/h (woda chłodząca) Gęstość: 0,7…1 g/ml 400 V, 50 Hz, 3 fazy 400 V, 60 Hz, 3 fazy; 230 V, 60 Hz, 3 fazy
Opcjonalnie UL/CSA
Wymiary i waga
Dł. x Szer. x Wys.: 1905 x 790 x 2200 mm Waga: ok. 400 kg
