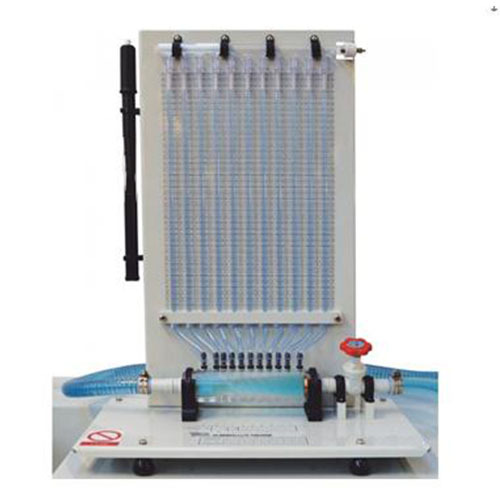

Urządzenie dydaktyczne do nauki o przepływach Venturiego Sprzęt szkoleniowy do inżynierii Sprzęt dydaktyczny Sprzęt dydaktyczny

H5 Urządzenie dydaktyczne do nauki o przepływach Venturiego Sprzęt szkoleniowy do inżynierii Sprzęt dydaktyczny Sprzęt dydaktyczny
1. Opis
Przyrząd dydaktyczny do nauki o zwężce Venturiego, umożliwiający studentom zapoznanie się z działaniem aparatu Venturiego, zastosowaniem twierdzenia Bernoulliego oraz bezpośrednim porównaniem wyników eksperymentalnych uzyskanych za pomocą aparatu z przewidywaniami teoretycznymi.
Dostarczany z kompletną instrukcją z ćwiczeniami praktycznymi (TP).
Zasoby edukacyjne
Ten sprzęt dydaktyczny umożliwia przeprowadzenie następujących ćwiczeń praktycznych:
- Pomiar profilu ciśnienia statycznego
- Porównanie wyników z obliczeniami
- Pomiar współczynnika przepływu
- Zastosowanie twierdzenia Bernoulliego
Dostarczany z kompletną instrukcją z ćwiczeniami praktycznymi (TP).

Specyfikacja przetargowa
APARATURA DO BADANIA ZWĘŻKI VENTURIEGO
- Urządzenie musi umożliwiać obserwację i pomiar zmian ciśnienia statycznego w poziomej zwężce Venturiego. Wartość współczynnika przepływu można określić dla różnych wartości przepływu. Pomiar ciśnienia powietrza będzie wykonywany za pomocą multimanometru.
Stanowisko musi umożliwiać wykonywanie następujących czynności dydaktycznych:
- Pomiar profilu ciśnienia statycznego
- Porównanie wyników z obliczeniami
- Pomiar współczynnika przepływu
- Zastosowanie twierdzenia Bernoulliego
2. Wymagane parametry techniczne:
- 1 rurka Venturiego o wymiarach: wlot konwergentny: średnica 26 mm, szyjka: średnica 16 mm, wylot konwergentny: średnica 26 mm
- Rurki manometrów z przezroczystego tworzywa sztucznego
- 1 rurka do tłoczenia
- 1 pompka ręczna
- 1 zawór regulacji ciśnienia powietrza (do 250 mm słupa wody)
- 1 zawór regulacji przepływu wody (maksymalny przepływ: 27 l/min)
- Regulowane nóżki do poziomowania.
- Wymiary: ok. 720 x 650 x 300 mm
