Sprzęt laboratoryjny do rektyfikacji nieciągłej, sprzęt dydaktyczny, sprzęt dydaktyczny

CE 602 Sprzęt laboratoryjny do rektyfikacji nieciągłej, sprzęt dydaktyczny, sprzęt dydaktyczny

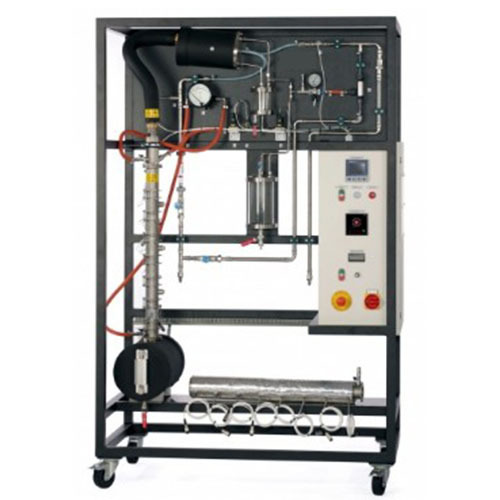

Destylacja służy do rozdzielania mieszanin cieczy składających się z poszczególnych cieczy rozpuszczalnych w sobie nawzajem. Rektyfikacja odnosi się do destylacji w przepływie przeciwprądowym. W przypadku CE 602 zaleca się mieszaninę etanolu i wody. Mieszanina cieczy jest wprowadzana do zbiornika parownika (dolnego). Powstała para wodna przemieszcza się ku górze kolumny. Para wodna zawiera wyższe stężenie składnika o niższej temperaturze wrzenia (etanolu). Opuszcza ona górną część kolumny i jest skraplana za pomocą skraplacza i zbiornika rozdzielającego fazy. Część kondensatu jest gromadzona w zbiorniku jako produkt, a reszta jest zawracana do kolumny. Tam, w drodze w dół, ulega dalszemu ogrzewaniu i wymianie materiałowej z unoszącą się parą wodną. Ta wymiana powoduje wzbogacenie fazy wodno-gazowej w etanol, a fazy parowej w wodę. Faza wodna przemieszcza się ku dołowi, gdzie jest gromadzona.
Dostępna jest kolumna z półką sitową i kolumna wypełniona. Kolumna wypełniona jest pierścieniami Raschiga. Stopień refluksu jest regulowany za pomocą zaworów.
Istotne wartości pomiarowe są rejestrowane przez czujniki i wyświetlane cyfrowo na szafie sterowniczej. Parownik jest regulowany za pomocą regulatora PID.
Duży, przejrzysty schemat procesu na szafie sterowniczej ułatwia przypisanie wszystkich zmiennych procesowych.
Specyfikacja
Rektyfikacja nieciągła z kolumną wypełnioną i półką sitową
Wymienne kolumny
Kolumna z półką sitową z 8 półkami
Kolumna wypełniona z pierścieniami Raschiga
Możliwość pracy w trybie próżniowym z pompą strumieniową
Parownik ogrzewany elektrycznie
Zbiornik produktu górnego
Skraplacz i zbiornik rozdzielający fazy produktu górnego
Wszystkie zbiorniki wykonane ze szkła DURAN i stali nierdzewnej
Regulacja stopnia refluksu za pomocą zaworów
8 punktów pomiaru temperatury na kolumnę

Dane techniczne
Kolumny: średnica wewnętrzna: 50 mm, wysokość: 765 mm
Pompa strumieniowa wodna: podciśnienie końcowe: ok. 200 mbar
Zbiorniki
pojemność produktu na górze: ok. 2000 ml
separacja faz: ok. 500 ml
Parownik
moc wyjściowa: 0…4 kW
zbiornik: ok. 10 l
powierzchnia wymiany ciepła
skraplacz produktu na górze: ok. 0,04 m2
Zakresy pomiarowe
Temperatura: 13x 0…150°C
Współczynnik refluksu: 0…100%
Przepływ: 30…320 l/h (woda chłodząca)
Ciśnienie różnicowe: 0…60 mbar (kolumna)
Manometr: -1…0,6 bar
400 V, 50 Hz, 3 fazy
230 V, 60 Hz, 3 fazy, 400 V, 60 Hz, 3 fazy
UL/CSA opcjonalnie
Wymiary i waga
Dł. x Szer. x Wys.: 1300 x 750 x 2100 mm
Waga: ok. 210 kg
Wymagane do pracy
Przyłącze wody: 500…1000 l/h, odpływ
