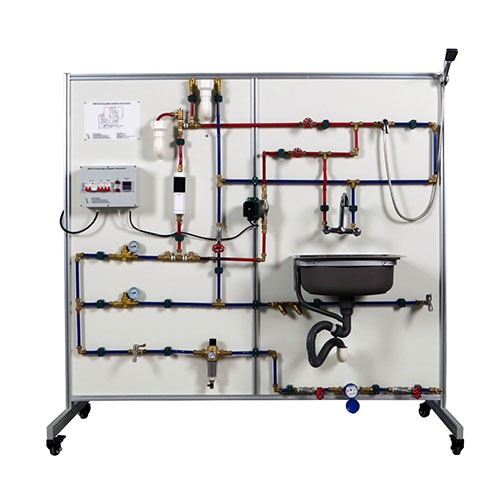

ZM9120 Demonstrator instalacji wody pitnej Sprzęt laboratoryjny Sprzęt edukacyjny Sprzęt dydaktyczny
I. Opis produktu
1.1 Opis
To urządzenie do nauki obsługi domowych systemów uzdatniania wody jest przeznaczone dla placówek edukacyjnych, instytucji szkoleniowych i użytkowników domowych. Jego celem jest zademonstrowanie całego procesu uzdatniania i dystrybucji wody w gospodarstwach domowych w intuicyjny i interaktywny sposób. Urządzenie integruje wiele modułów, takich jak zasilanie i dystrybucja, co pozwala kompleksowo i systematycznie przekazywać wiedzę na temat domowych systemów uzdatniania wody oraz rozwijać praktyczne umiejętności uczniów.
1.2 Cechy
1. Produkt ma atrakcyjny wygląd i jest oznaczony różnymi kolorami, a jego zasada działania jest przejrzysta i zwięzła.
2. Urządzenie zbudowane jest z aluminiowej ramy profilowej, a panel z płyty aluminiowo-plastikowej. Wszystkie urządzenia eksperymentalne są zainstalowane na płycie aluminiowo-plastikowej, aby ułatwić obserwację eksperymentu.
3. Część elektryczna jest zamontowana w wodoszczelnej obudowie, co zapewnia bezpieczeństwo i niezawodność eksperymentu.
II. Parametry wydajności
2.1 Parametry techniczne
Parametry zasilania: AC 220 V.
Parametry przekaźnika czasowego: AC 220 V; regulacja cyklu 0,1 s–99 h.
Parametry bezpieczeństwa temperaturowego i ciśnieniowego: 90°C/0,6 MPa.
Parametry pompy: Moc 105 W; Napięcie AC 220 V; Przepływ 50 l/min; Wysokość podnoszenia 6 m.
Parametry grzałki: 3500 W.
Warunki pracy: Temperatura otoczenia: 10°C–30°C; Wilgotność względna <75% (25°C).
2.2 Wymiary i waga
Wymiary: 2150 mm*965 mm*2170 mm
Waga: <200 kg

III. Lista komponentów i szczegółowe wprowadzenie
3.1 Część główna
Numer referencyjny
1 Zawór sterujący przepływem wlotowym
2 Wodomierz
3 Regulator ciśnienia filtra
4 Kran wody wodociągowej
5 Zawór redukcyjny ciśnienia
6 Zawór zwrotny
7 Grzałka
8 Pompa wodna
9 Zawór bezpieczeństwa
10 Wlot rury spustowej zaworu bezpieczeństwa
11 Zawór wydechowy
12 Wlot rury spustowej zaworu wydechowego
13 Zawór regulacyjny
14 Pojedynczy zawór mieszający
15 Podwójny zawór mieszający
16 Prysznic
17 Zawór odcinający
18 Zbiornik na wodę
19 Rura spustowa zbiornika na wodę
20 Wlot rury spustowej zbiornika na wodę
3.2 Części elektryczne
Numer referencyjny
1 Główny wyłącznik zasilania
2 Wyłącznik obwodu nagrzewnicy
3 Wyłącznik obwodu pompy wodnej
4 Kontrolka zasilania
5 Kontrolka pracy pompy wodnej
6 Przekaźnik czasowy
IV. Lista konfiguracji produktu
Numer Nazwa Ilość
1 Pompa wodna 1
2 Zawór kątowy 3
3 Zasuwa 2
4 Podgrzewacz 1
5 Pojedynczy zawór mieszający 1
6 Prysznic 1
7 Podwójny zawór mieszający 1
8 Zbiornik na wodę 1
9 Kran 2
10 Zawór regulacji ciśnienia filtra 1
11 Zawór redukcyjny 2
12 Wodomierz 1
13 Zawór odcinający 2
14 Zawór zwrotny 2
15 Wyłącznik automatyczny 3
16 Przekaźnik czasowy 1
V.Lista eksperymentów
Eksperyment 1 Podłączenie rurociągu
Eksperyment 2 Zastosowanie wodomierza
Eksperyment 3 Zastosowanie symulowanego podgrzewacza wody
Eksperyment 4 Zastosowanie podwójnego zaworu mieszającego
Eksperyment 5 Zastosowanie pojedynczego zaworu mieszającego
