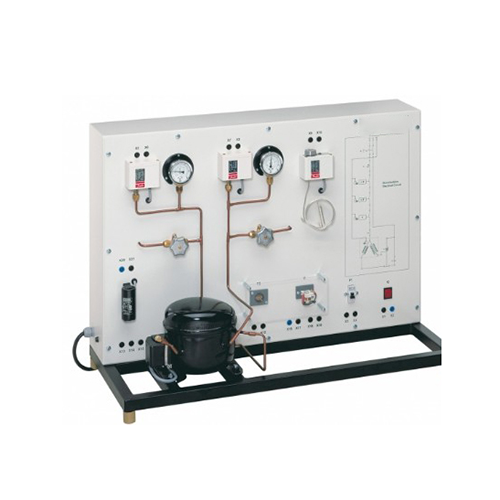

SR171 Podłączenie elektryczne sprężarek czynnika chłodniczego Sprzęt do szkoleń w zakresie chłodnictwa Sprzęt dydaktyczny Sprzęt do szkoleń zawodowych1. Opis
Okablowanie podzespołów elektrycznych do rozruchu i obsługi sprężarek czynnika chłodniczego jest typowym zadaniem w dziedzinie chłodnictwa. Istotną rolę odgrywają również aspekty bezpieczeństwa. Dzięki SR 171 można nabyć tę wiedzę i umiejętności. Wszystkie podzespoły są obsługiwane i testowane pod napięciem sieciowym, co zapewnia ich przydatność w praktyce.
Podzespoły elektryczne do rozruchu i obsługi sprężarki czynnika chłodniczego są rozmieszczone w sposób wyraźnie widoczny. Połączenia elektryczne poszczególnych podzespołów wykonuje się za pomocą przewodów podłączonych do gniazd laboratoryjnych. Podzespoły te to m.in. kondensator i przekaźnik rozruchowy niezbędne do uruchomienia silnika. Schemat połączeń na panelu przednim umożliwia łatwe przyporządkowanie poszczególnych podzespołów.
Obieg chłodniczy ze sprężarką i zbiornikiem umożliwia sprawdzenie presostatów po stronie ssącej i tłocznej sprężarki. Ciśnienie jest ustawiane za pomocą zaworów, a presostat jest wyzwalany. Dwa manometry umożliwiają monitorowanie krzywej ciśnienia. W przypadku zadziałania jednego z presostatów, zasilanie sprężarki zostaje przerwane. Okablowanie i sprawdzenie innych typowych podzespołów łańcucha bezpieczeństwa, np. Przeprowadzono również instalację wyłącznika nadprądowego i bezpiecznika automatycznego.
2. Specyfikacja
Jednostka doświadczalna z serii praktycznej do szkolenia inżynierów mechatroników w dziedzinie chłodnictwa
Prawidłowe podłączenie elektryczne sprężarki czynnika chłodniczego
Obieg czynnika chłodniczego ze sprężarką, zbiornikiem, 2 zaworami i 2 manometrami do badania presostatów po stronie tłocznej i ssącej
Wyraźnie widoczne zamontowane elementy elektryczne do uruchamiania i obsługi sprężarki
Gniazda laboratoryjne i kable do podłączania elementów elektrycznych
Obsługa termostatu
Schemat obwodu na panelu przednim ułatwiający identyfikację elementów
