1. Opis
Identyfikacja usterek elektrycznych w układach chłodniczych wymaga wszechstronnej wiedzy. Wiedza ta obejmuje budowę i działanie poszczególnych podzespołów elektrycznych, a także umiejętność czytania schematów obwodów. SR172 pomaga w jej zdobyciu.

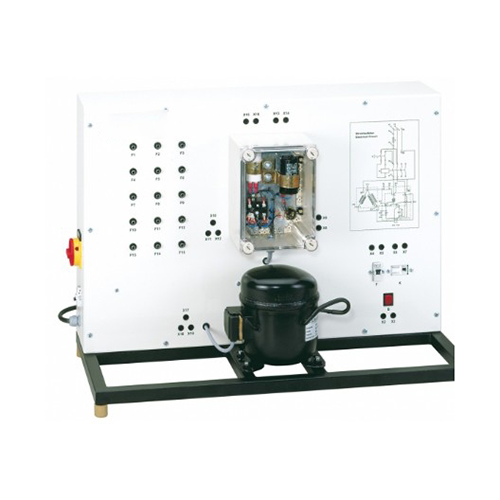

Podzespoły elektryczne do rozruchu i pracy sprężarki czynnika chłodniczego są wyraźnie widoczne w przezroczystej gablocie i już okablowane. Przeanalizowano kondensator i przekaźnik rozruchowy silnika. Typowe urządzenia zabezpieczające, takie jak wyłącznik nadprądowy i bezpiecznik automatyczny, są również wyraźnie widoczne.
Możliwa jest symulacja 15 różnych usterek, np. pęknięcia cewki w silniku, zwarcia w kondensatorze roboczym lub zespawania styków w przekaźniku rozruchowym. W celu wskazania usterki napięcia i rezystancje są sprawdzane w gniazdach laboratoryjnych za pomocą multimetru. Przedstawienie schematu obwodu na panelu przednim ułatwia alokację punktów pomiarowych.
2. Specyfikacja
Jednostka eksperymentalna z serii praktycznej do szkolenia inżynierów mechatroników w chłodnictwie
Badanie podzespołów elektrycznych do obsługi sprężarki czynnika chłodniczego
Prawdziwa sprężarka czynnika chłodniczego z praktyki
Podzespoły elektryczne do rozruchu i obsługi sprężarki umieszczone w przezroczystej szafie rozdzielczej
Ogólne urządzenia bezpieczeństwa zamontowane w sposób wyraźnie widoczny
Schemat obwodu przedstawiony na panelu przednim
Identyfikacja 15 usterek: multimetr mierzy napięcia lub rezystancje w gniazdach laboratoryjnych
