Sprzęt do demonstracji bezpieczeństwa elektrycznego, stół warsztatowy do szkoleń zawodowych, stół laboratoryjny do celów edukacyjnych, sprzęt do szkoleń elektrycznych

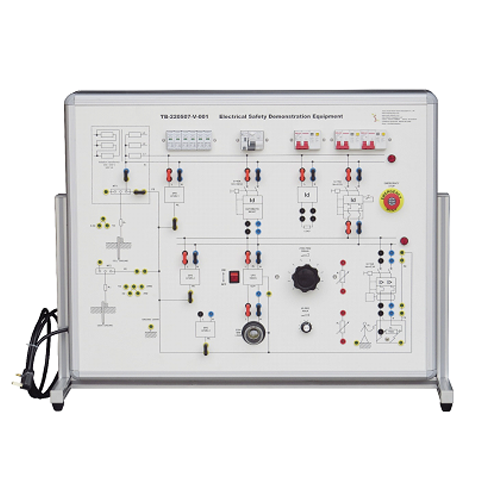

TB-220507-V-001 Sprzęt do demonstracji bezpieczeństwa elektrycznego, stół warsztatowy do szkoleń zawodowych, stół laboratoryjny do celów edukacyjnych, sprzęt do szkoleń elektrycznych
1. Wprowadzenie do sprzętu
Cechy sprzętu: Panel ten może być używany przez nauczycieli w klasie, a także przez uczniów, do łatwej nauki i testowania rzeczywistej ochrony urządzeń elektrycznych, zapewniając bezpieczeństwo personelu i systemów, a także ciągłość i jakość zasilania urządzeń elektrycznych. Panele umożliwiają weryfikację przepisów technicznych i powiązanych norm technicznych.
Różne zainstalowane urządzenia elektryczne, częściowo połączone ze sobą i wyposażone w zaciski bezpieczeństwa, działają bardzo prosto i szybko, oferując możliwość tworzenia, modyfikowania i sprawdzania zainstalowanych zabezpieczeń.
2. Parametry techniczne
(1) Zasilanie: jednofazowe 220 V 50 Hz
(2) Waga: Masa całkowita poniżej 200 kg.
(3) Warunki pracy: -10°C~40°C, wilgotność <85%
(4) Wymiary: 960*400*730

3. Lista komponentów i szczegółowe wprowadzenie
1. Transformator izolacyjny
2. Urządzenie przeciwzakłóceniowe SPD
3. Wyłącznik automatyczny z automatycznym resetem
4. Wyłącznik automatyczny
5. Wyłącznik automatyczny z obwodem awaryjnego zatrzymania
6. Wyłącznik automatyczny
7. Kontrolki
8. Wyłącznik awaryjny
9. Kontrolki
10. Symulator zwarcia doziemnego
11. Przełącznik
12. Symulator zwarcia doziemnego
13. Obciążenie
14. Gniazdo zasilania
15. Symulator rezystancji uziemienia użytkownika
16. Wyłącznik zasilania zasilacza UPS
17. Rezystancja uziemienia
18. Wyłącznik obciążenia
Uwagi: Główna część zasilacza UPS znajduje się z tyłu urządzenia.
Urządzenie jako całość posiada konstrukcję ramową, w tym aluminiową ramę profilową z regulowaną gumą na spodzie, umożliwiającą regulację wysokości. Akcesoria (1) Przewód pomiarowy (2) Mostek w kształcie litery U (3) Multimetr
4. Treść eksperymentu
Eksperyment 1: Eksperyment z izolacją ochronną
Eksperyment 2: Eksperyment z ochroną niskonapięciową
Eksperyment 3: Eksperyment z symulacją bezpośredniego porażenia prądem
Eksperyment 4: Eksperyment z charakterystyką zasilacza UPS
Eksperyment 5: Eksperyment z automatycznym ponownym załączaniem wyłącznika
