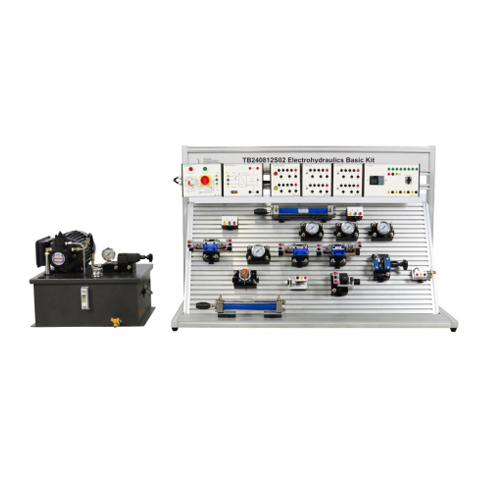

TB240812S02 Zestaw podstawowy elektrohydrauliki Sprzęt do ćwiczeń hydraulicznych Sprzęt dydaktyczny Sprzęt do szkolenia zawodowego
I. Opis produktu
1.1 Opis
Urządzenie doświadczalne ma jednostronną konstrukcję, zapewniając studentom miejsce do przeprowadzania eksperymentów hydraulicznych. Jego ogólna konstrukcja jest prosta i praktyczna.
Sprzęt szkoleniowy jest wykonany z żeliwa, pokrytego gęstym, matowym natryskiem, pięknego, trwałego i praktycznego. Podstawowa konfiguracja przedstawia się następująco: 1 zestaw hydraulicznych elementów szkoleniowych; 1 zestaw hydraulicznego modułu sterowania PLC;
1.2 Cechy
Ten system szkoleniowy jest wyposażony w silnik prądu stałego o zmiennej prędkości i funkcję regulacji ciśnienia oleju. Można ustawić bezpieczne ciśnienie robocze wyjściowego oleju. Kompatybilny ze wszystkimi popularnymi elementami hydraulicznymi: Każdy element hydrauliczny jest wyposażony w płytę montażową, którą można łatwo i swobodnie umieścić w aluminiowym elemencie hydraulicznym na panelu (aluminiowa konstrukcja ze stopu z rowkiem w kształcie litery T na panelu). Pierścień olejowy posiada szybkozłącze; jest łatwy w demontażu i montażu, a także nie ma wycieków.
Za pomocą tego zestawu szkoleniowego można przeprowadzać hydrauliczne obwody sterowania i odpowiadające im podstawowe eksperymenty aplikacyjne. Można je również integrować ze sobą w celu przeprowadzania eksperymentów z elektrohydrauliką.
II. Parametry wydajności
2.1 Parametry techniczne
Parametry zasilania: prąd przemienny jednofazowy 220 V ± 10% 50 Hz
2.2 Wymiary i masa
Stół hydrauliczny
Wymiary: 1320 x 605 x 865 mm
Masa: 55 kg
Stacja hydrauliczna
Wymiary: 550 x 420 x 460 mm
Masa: 60 kg
III. Lista komponentów
3.1 Część główna
Nazwa numeru
1 Rama
2 Panel
3 Stacja hydrauliczna
3.2 Części elektryczne
Nazwa numeru
1 Główny moduł zasilania (wejście sygnału, elektryczne)
2 Moduł 24 V
3 Moduł przycisków
4 Moduł przekaźnika
5 Moduł PLC
3.3 Akcesoria
Nr Nazwa Ilość
1 Przewód oleju hydraulicznego 0,6 m 7
2 Przewód oleju hydraulicznego 1 m 2
3 Przewód oleju hydraulicznego 1,5 m 4
4 Złącze hydrauliczne żeńskie (duże) 26
5 Multimetr cyfrowy UA9205 1
6 Przewód elektryczny 4 mm 2 m dwustronny czerwony 10
7 Przewód elektryczny 4 mm 2 m dwustronny czarny 10
8 Przewód elektryczny 4 mm 2 m dwustronny zielony 8
9 Przewód elektryczny 4 mm 2 m dwustronny żółty 4
10 Przewód sieciowy 2 m Cat5E (przewód sieciowy e5e) żółty 1
11 Przewód elektryczny 4 mm 0,1 m Żółty, dwustronny 1
12. Przewód elektryczny 4 mm, 0,1 m, dwustronny, niebieski 1
13. Przewód elektryczny 4 mm, 0,1 m, dwustronny, czarny 1
14. Obciążnik 1
15. Osłona ochronna na obciążnik 1
3.4 Elementy hydrauliczne
1. Podwójny elektrozawór 4/3-drożny
2. Pojedynczy elektrozawór 4/2-drożny
3. Podwójny elektrozawór 4/2-drożny
4. Zawór regulacji prędkości (jednokierunkowy zawór sterujący przepływem)
5. Zawór przelewowy (zawór odcinający)
6. Przekaźnik ciśnienia (presostat, elektroniczny)
7. Wyłącznik krańcowy, prawy i lewy. 8. Czujnik fotoelektryczny (czujnik zbliżeniowy)
9. Czujnik indukcyjny (czujnik zbliżeniowy)
10. 2x rozdzielacz 4-drożny z manometrem
11. Siłownik dwustronnego działania (siłownik różnicowy 16/10/200 z pokrywą)
12. Zawór zwrotny
13. Zawór sterujący przepływem
14. Rozdzielacz T
15. (1) Zawór bezpieczeństwa regulujący ciśnienie; (2) Zawór bezpieczeństwa
16. Osłona ochronna na obciążnik
3.5 Lista konfiguracji produktu
Nr Nazwa QYT
1 Zawór przelewowy bezpośredniego działania DBDH6P/100 1
2 Zawór regulacji prędkości 2FRM5/6Q 1
3 Jednokierunkowy zawór dławiący 1
4 Zawór zwrotny 1
5 Elektrozawór 4/2-drożny 4WE6D/24V 1
6 Elektrozawór 4/3-drożny (O) 4WE6E/24V 1
7 Elektrozawór 4/2-drożny 4WE6D/OF bez sprężyny powrotnej 1
8 Zawór dławiący DV8/2 1
9 Złącze trójnikowe 2
10 Manometr glicerynowy 4
11 Przekaźnik ciśnienia 1
12 Moduł cylindra dwustronnego działania MOB32*200 2
13 Mikroprzełącznik QZ-1703 4 mm 2
14 Czujnik pojemnościowy 4 mm 1
15 Czujnik indukcyjny 4 mm 1
16 Stacja hydrauliczna (agregat hydrauliczny) 1
17 Przewód giętki z szybkozłączkami, 600 mm 7
18 Przewód giętki z szybkozłączkami, 1000 mm 2
19 Przewód giętki z szybkozłączkami, 1500 mm 4
20 Złącze hydrauliczne żeńskie (duże) 26
21 Multimetr cyfrowy UA9205 (Przewody laboratoryjne bezpieczeństwa, multimetr) 1
22 Przewód elektryczny 4 mm, 2 m, dwustronny, czerwony 10
23 Przewód elektryczny 4 mm, 2 m, dwustronny, czarny 10
24 Przewód elektryczny 4 mm, 2 m, dwustronny, zielony 8
25 Przewód elektryczny 4 mm, 2 m, dwustronny, żółty 4
26 Przewód sieciowy 2 m Cat5E (przewód sieciowy kategorii 5e) Żółty 1
27 Przewód elektryczny 4 mm, 0,1 m, dwustronny, żółty 1
28 Przewód elektryczny 4 mm 0,1 m dwustronny niebieski 1
29 Przewód elektryczny 4 mm 0,1 m dwustronny czarny 1
IV. Lista eksperymentów
Eksperyment 1: Eksperyment testowy z podwójnym elektrozaworem 4/3-drożnym sterowanym elektrycznie
Eksperyment 2: Eksperyment z pomiarem ciśnienia w rurociągu
Eksperyment 3: Eksperyment testowy z zaworem przelewowym
Eksperyment 4: Eksperyment z działaniem przepustnicy
Eksperyment 5: Eksperyment z pojedynczym elektrozaworem 4/2-drożnym sterowanym elektrycznie
Eksperyment 6: Eksperyment z działaniem zaworu zwrotnego
Eksperyment 7: Eksperyment z samoblokującym programem PLC
Eksperyment 8: Eksperyment z programem impulsowym PLC
