Straty energii w zakrętach Sprzęt szkoleniowy do inżynierii płynów Sprzęt edukacyjny Sprzęt do szkolenia zawodowego

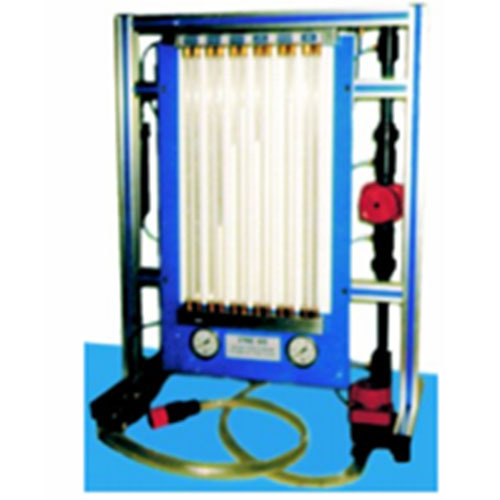

ZM7101 Straty energii w zakrętach Sprzęt szkoleniowy do inżynierii płynów Sprzęt edukacyjny Sprzęt do szkolenia zawodowego
1. Specyfikacja konstrukcyjna:
Konstrukcja ze stali nierdzewnej.
Śruby, nakrętki, płytki i wszystkie elementy metalowe ze stali nierdzewnej.
Schemat na panelu przednim z rozmieszczeniem elementów zbliżonym do rzeczywistego urządzenia.
Szybkozłącza do podłączenia do źródła zasilania hydraulicznego.

2. Dane techniczne:
Zakres dwóch manometrów typu Bourdona: od 0 do 2,5 bar.
Zakres manometrów różnicowych: od 0 do 500 mm.
Liczba rurek manometrycznych: 12.
Rury sztywne PVC:
Średnica wewnętrzna: 25 mm.
Średnica zewnętrzna: 32 mm.
Rury elastyczne:
Manometr różnicowy do pomiaru ciśnienia. Średnica zewnętrzna: 10 mm.
Urządzenie ciśnieniowe. Średnica zewnętrzna: 6 mm.
Odpływ. Średnica zewnętrzna: 25 mm.
Złączki:
Kątowe (90°).
Łukowe 90°.
Łąkowe 90° średnie.
Łąkowe 90° krótkie.
Łąkowe 90° długie.
Poszerzenie 25/40.
Zwężenie 40/25.
Zawory:
Zawory membranowe. Średnica: 25 mm.
Zabezpieczenie przed cofaniem: 6 mm.
Wbudowany, łatwy i szybki system mocowania.
Konstrukcja z anodowanego aluminium i panel z malowanej stali.
Wymiary: ok. 750 x 550 x 950 mm
Waga: ok. 10 kg
