Stanowisko dydaktyczne do badania równowagi ciała sztywnego

SR1613 Stanowisko dydaktyczne do badania równowagi ciała sztywnego
I. Opis ogólny
Urządzenie to jest przeznaczone dla wydziałów inżynierii mechanicznej na uczelniach wyższych, w szczególności dla kierunków takich jak mechanika teoretyczna i stosowana, mechanika inżynierska, mechanika ciała stałego oraz innych kierunków związanych z mechaniką.
Służy ono do badania sił reakcji podłoża i ściany podczas przemieszczania ciężaru w górę sztywnej drabiny. Urządzenie jest przystosowane do współpracy z uniwersalną ramą konstrukcyjną (dostarczaną oddzielnie).

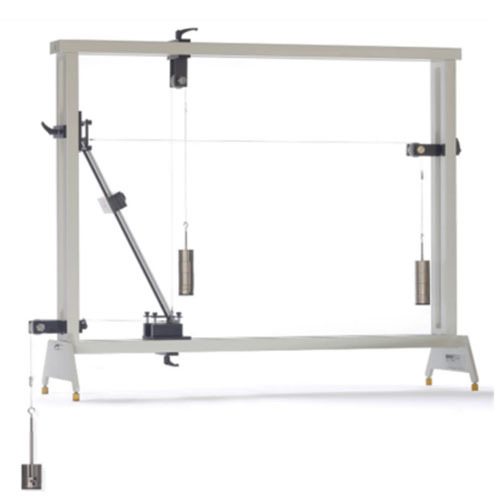

Drabina, wyposażona w rolki na obu końcach, opiera się o ścianę. Siły reakcji na obu końcach drabiny są mierzone za pomocą linek nylonowych napinanych przez obciążniki. Przesuwny ciężar można zablokować w dowolnym miejscu na drabinie, a przed upadkiem zabezpiecza ją uchwyt (jarzmo) umieszczony w górnej części.
Do zestawu dołączona jest instrukcja obsługi.
II. Typowe eksperymenty
Wyznaczanie sił reakcji podłoża i ściany podczas przemieszczania ciała w górę drabiny.
Doświadczalna weryfikacja obliczeń opartych na trzech warunkach równowagi.

III. Dane techniczne
Konstrukcja: aluminium
Podstawa z regulowanymi gumowymi elementami do poziomowania.
Całkowita masa: poniżej 200 kg.
Warunki pracy: -10°C–40°C, wilgotność <85%
Zestawy bloczków: 3
Linki: 3
Obciążnik przesuwny: 1
Uchwyty na obciążenie i linki: 3
Płyty prowadzące: 2
