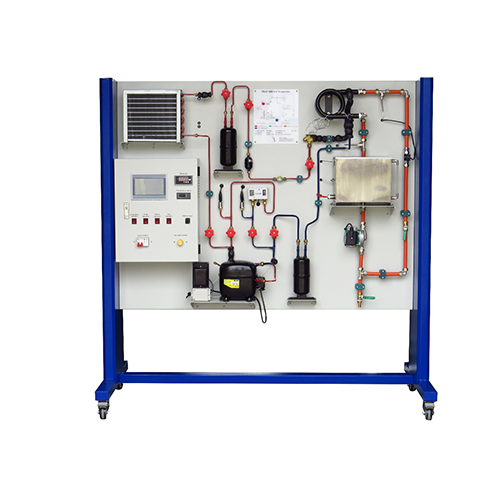

ZM6143 Sprzęt do szkolenia w zakresie chłodnictwa i parowników Sprzęt edukacyjny Sprzęt do szkolenia zawodowego1. Opis produktu
To urządzenie szkoleniowe służy do nauki cyklu sprężania i parowania w chłodnictwie. Sprężarka napędza czynnik chłodniczy, aby przeprowadzić cykl chłodzenia, systematycznie wprowadza kursantów w tryb działania obiegu chłodniczego, opanowuje zasadę działania obiegu chłodniczego i tryb działania sprężarki oraz prezentuje działanie systemu, aby kursanci mogli jasno zrozumieć zasadę działania w procesie nauczania. Opanowanie zasady chłodzenia i zasady podłączania rur obiegu chłodniczego.
2. Cechy urządzenia
Platforma szkoleniowa wykorzystuje spawaną ramę z blachy, która jest prosta i solidna. Zmniejsza to całkowitą wagę urządzenia, zapewniając jednocześnie jego wytrzymałość. U dołu zamontowano 4 uniwersalne kółka, które można łatwo przesuwać.
Rurociąg obiegu chłodniczego jest ułożony na płycie montażowej urządzenia, a obszary wysokiej i niskiej temperatury są pomalowane na różne kolory, co ułatwia obserwację i rozróżnienie.
Urządzenie posiada dobry system zabezpieczeń. Sprężarka jest wyposażona w zabezpieczenie rozruchowe, które może natychmiast zatrzymać sprężarkę, gdy ciśnienie w układzie jest nieprawidłowe, aby chronić sprężarkę i bezpieczeństwo układu.
Sterowanie elektryczne jest zamontowane w skrzynce sterowniczej z wyłącznikiem zabezpieczającym przed upływami, przyciskiem zatrzymania awaryjnego i niezawodnymi zabezpieczeniami uziemienia, aby zapewnić bezpieczeństwo sprzętu i personelu.
3. Parametry techniczne
(1) Zasilanie: AC220 V ±10% 60 Hz
(2) Wymiary: 1800*800*1800 mm
(3) Waga: <170 kg
(4) Warunki pracy: temperatura otoczenia 10℃ ~ 30℃, wilgotność względna <75% (25℃)
(5) Czynnik chłodniczy: r134a
4. Lista eksperymentów
Eksperyment 1: Ogrzewanie zbiornika wody
Eksperyment 2: Połączenie z oprogramowaniem
Eksperyment 3: Wentylator skraplacza reguluje efekt chłodzenia
Eksperyment 4: Sterowanie cyrkulacją wody w obiegu parownika, efekt chłodzenia
Eksperyment 5: Eksport danych
