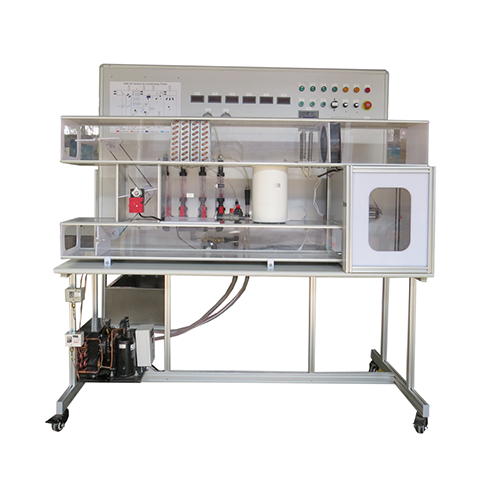

ZM6224 Eksperymentalny symulator klimatyzacji, temperatury i stałego nawilżania Sprzęt dydaktyczny Trener chłodnictwa Sprzęt dydaktycznyMusisz przedstawić doświadczenie w zakresie systemu wentylacji 4force i systemu klimatyzacji z pompą ciepła.
Składa się on z dodatkowego urządzenia grzewczego z pompą ciepła i nawilżaczem, współpracującego z ciepłą i zimną wodą.
Urządzenie nawilżające musi być wyposażone w system zraszaczy, który umożliwia przepływ powietrza. Możesz ocenić i porównać jego wydajność oraz wyregulować zawór wlotowy/wylotowy.
Temperaturę ciepłej i zimnej wody może regulować użytkownik.
Kompletne urządzenie powinno być zaprojektowane tak, aby można było kontrolować jego działanie z zewnątrz, a temperatura wewnątrz była regulowana.
Kompletne urządzenie musi być wyposażone w automatyczny system sterowania, uwzględniający temperaturę i wilgotność organiczną.
Panel sekwencyjny powinien umożliwiać automatyczne sterowanie urządzeniem graficznym oraz dawać doświadczenie i możliwość przeszkolenia w zakresie regulacji temperatury, ciśnienia i wilgotności, a także podłączania obwodów do zasilania.
Musisz umieć zabezpieczyć się przed przeciążeniem i obsługiwać presostat, dzwonek alarmowy i lampkę kontrolną w przypadku wystąpienia problemów z termostatem.
Należy sterować zasilaniem (WŁ./WYŁ.), monitorem i danymi przechowywanymi w komputerze panelu sterowania elektrycznego za pomocą punktu 1. Panel musi posiadać funkcję wprowadzania i symulacji usterek oraz instrukcję obsługi w języku hiszpańskim z teorią i praktyką dla instruktora i ucznia.
Wymiary: 1800x1000x1000 mm
Główny sterownik zamrażarki
Zastosowano 32-bitowy, wydajny procesor ARM
Wbudowany port USB do podłączenia komputera
Możliwość połączenia do 16 modułów temperaturowych
Wbudowany terminal komunikacyjny RS485 do komunikacji wielopunktowej
Obwód komunikacyjny RS485 musi być zaprojektowany jako struktura izolacyjna w celu zwiększenia odporności na zakłócenia.
12-bitowe wejście analogowo-cyfrowe (AD) dla czujnika ciśnienia i wilgotności, połączone 16-kanałowo
Wbudowane 16-kanałowe wejście cyfrowe do sterowania funkcjami.
16 wbudowanych diod LED do weryfikacji stanu wyjścia wewnątrz płytki PCB
16 wbudowanych zewnętrznych diod LED do weryfikacji stanu wyjścia
Do 16 kanałów wyjściowych przekaźników (8 kanałów podstawowych, 8 kanałów opcjonalnych)
Przekaźnik wyjściowy musi mieć prąd znamionowy 10 A lub wyższy.
Zasilacz impulsowy i przetwornica DC/DC muszą być zintegrowane i zaprojektowane z sygnałem zewnętrznym oraz izolacją.
Źródło zasilania: AC86 ~ 264 V, 50/60 Hz
Zakres wielkości płytki PCB 250x140
Powinien zawierać następujące elementy:
Sprężarka: 1/2 KM, jednofazowa 220 V, skrzynka sterownicza.
Skraplacz: chłodzony powietrzem.
Wymiennik ciepła do wody ciepłej i zimnej, zaciskowy. (2 sztuki)
Parownik pompy ciepła: trzpieniowy, rurowy chłodzony powietrzem (Soldier)
Odbiornik cieczy: 1/2 KM
Akumulator: 1/2 KM
Zawór rozprężny (2 sztuki): ręczny.
Zawór elektroniczny (4 sztuki): zaciskowy 3/8 cala lub spawany.
Osuszacz filtra: zaciskowy 3/8 cala lub spawany.
Manometr: wysokiego ciśnienia, niskiego ciśnienia.
Dysze załadowcze
Osłona akrylowa: zaciskowa lub spawana.
Pompa transportowa (3 sztuki): 220 V, 60 Hz
Zawór plombujący 220 V, 60 Hz
Zawór wylotowy: 220 V, 60 Hz
Urządzenie nawilżające: Typ rozpylający i atmosferyczny.
Presostaty wysokiego i niskiego ciśnienia: LPS, HPS, VOLT, AMPEROMETR
Czujnik temperatury (13 sztuk)
Moduł temperatury lodówki
Wbudowany 4-cyfrowy FND z dobrą widocznością
Możliwość blokowania do 16 modułów temperaturowych
Wbudowany terminal komunikacyjny RS485 do komunikacji wielopunktowej
Wejście czujnika temperatury typu RTD
Dokładność w zakresie ± 0,2 stopnia
Wbudowany przekaźnik o obciążalności 10 A
Wbudowany 4-bitowy przełącznik obrotowy do konfiguracji adresu
Wykorzystanie przekaźnika wyjściowego 10 A
Źródło zasilania: DC 24 V
Wymiary płytki PCB przednie: 70X50
Czujnik ciśnienia (2 sztuki)
Czujnik wilgotności (1 sztuka)
