Stanowisko symulacji usterek w systemie chłodniczym Sprzęt szkolny do nauki chłodnictwa Sprzęt szkoleniowy do nauki chłodnictwa

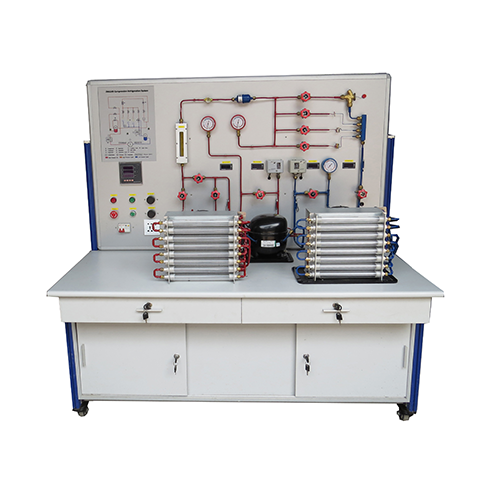

ZM6249 Stanowisko symulacji usterek w systemie chłodniczym Sprzęt szkolny do nauki chłodnictwa Sprzęt szkoleniowy do nauki chłodnictwa
Opis produktu
Urządzenie szkoleniowe służące do dalszej nauki typowego cyklu sprężania w chłodnictwie. Wentylator skraplacza i parownika wyposażony jest w osiem przezroczystych rur i wentylator o regulowanej prędkości. Umożliwia on bezpośrednią obserwację procesu skraplania i parowania czynnika chłodniczego w układzie. Urządzenie zapewnia intuicyjną reakcję w tych samych warunkach, niezależnie od rodzaju czynnika chłodniczego, zmieniającego się pod wpływem różnych regulatorów przepływu. Ponadto, poprzez zmianę prędkości wentylatora, obserwuje się efekt wymiany ciepła w skraplaczu i parowniku, w zależności od warunków chłodzenia.
Cechy produktu
Stół szkoleniowy posiada aluminiową ramę z obudową, jest poręczny i trwały. Nie tylko zmniejsza wagę sprzętu, ale także zapewnia jego wytrzymałość. Wyposażony jest w 4 uniwersalne kółka jezdne, które ułatwiają przemieszczanie.
Rura obiegu chłodniczego jest ułożona na panelu montażowym, pomalowanym na różne kolory w obszarach o wysokiej i niskiej temperaturze, co ułatwia obserwację i rozróżnianie.
Urządzenie jest wyposażone w solidny system zabezpieczeń. Urządzenie jest wyposażone w wyłącznik bezpieczeństwa niskiego ciśnienia w obiegu chłodniczym. W przypadku nieprawidłowego ciśnienia w układzie sprężarka może natychmiast przerwać pracę, aby chronić sprężarkę i układ. Urządzenie jest wyposażone w wyłącznik różnicowoprądowy, wyłącznik awaryjny i niezawodne uziemienie obwodu elektrycznego, co zapewnia bezpieczeństwo sprzętu i personelu.
Dane techniczne
(1) Napięcie wejściowe: 220 V ± 10%, 50 Hz
(2) Wymiary całkowite: 1600 mm × 800 mm × 1800 mm
(3) Waga: 100 kg
(4) Warunki pracy: temperatura otoczenia 10℃ ～ 30℃, wilgotność względna ＜75% (25)
(5) Czynnik chłodniczy: R134a

Stanowisko umożliwia:
Zrozumienie i analizę charakterystyki różnych komponentów układu chłodniczego.
Analizę różnych usterek funkcjonalnych układu chłodniczego i identyfikację wadliwych podzespołów.
Symulację co najmniej 15 usterek w układzie chłodniczym.
Badanie różnych trybów rozprężania.
Obliczanie bilansów cieplnych skraplacza i parownika oraz sprawności teoretycznej i rzeczywistej.
Wyznaczenie schematu cyklu zamrażania.
Dane techniczne:
Sprężarka:
Czynnik chłodniczy jest zgodny z nowymi normami dla czynników chłodniczych.
Skraplacz powietrza:
Konwekcja wymuszona.
Rury miedziane.
Parowniki:
Konwekcja wymuszona.
Elementy czynnika chłodniczego:
Osuszacz.
Zawór elektromagnetyczny.
Zawory ręczne, zawory regulatora niskiego ciśnienia.
Wymiennik ciecz-para.
Akumulator linii ssawnej.
Presostaty, manometry wysokiego i niskiego ciśnienia.
Przepływomierze.
Termometry cyfrowe.
Wykres entalpii czynnika chłodniczego (format A3).
Akcesoria niezbędne do sprawnego działania.
Zasilanie: 220 V/380 V/50 Hz.
