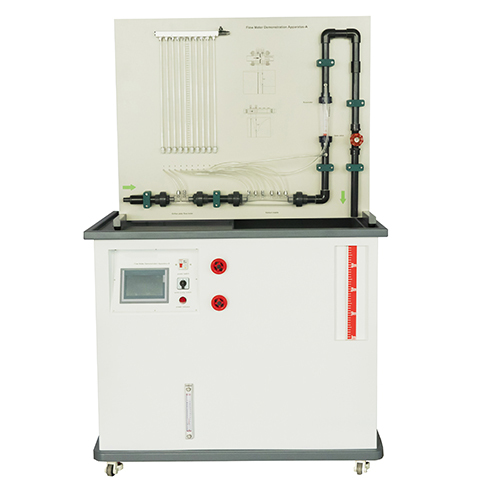

ZF0325 Sprzęt demonstracyjny do przepływomierzy Sprzęt dydaktyczny Sprzęt do edukacji zawodowej Sprzęt laboratoryjny do mechaniki płynów

I. Opis produktu
1.1 Opis
Ten produkt zapewnia kontrolowany przepływ wody dla różnych modułów eksperymentów laboratoryjnych (dostępnych osobno). Główna część stołu roboczego stanowi zbiornik z pompą zanurzeniową. Gdy poziom wody osiągnie odpowiedni poziom, może on zaspokoić zapotrzebowanie na wodę obiegową w eksperymencie bez potrzeby zewnętrznego zasilania.
Dwa ręczne zawory regulują przepływ wody z pompy, a jeden z nich służy jako zawór bezpieczeństwa. Pozwala to utrzymać otwarty obieg wody, a pompa wodna nie zostanie przeciążona w przypadku zamknięcia rurociągu eksperymentalnego z powodu awarii. Skrzynka elektryczna z boku stołu roboczego zawiera przełączniki pomp, zabezpieczenie obwodu, wskaźnik zasilania i cyfrowy wyświetlacz przepływu.
Cztery koła umożliwiają użytkownikom poruszanie się po sali, a wszystkie cztery posiadają blokady stóp, które utrzymują je na miejscu.
Okienko kontrolne poziomu cieczy na spodzie stołu roboczego umożliwia użytkownikowi sprawdzenie poziomu wody w zbiorniku.
Górna powierzchnia robocza stołu wyposażona jest w wielorurowy manometr, który obejmuje:
(1) Przepływomierz Venturiego to powszechnie stosowane urządzenie do pomiaru przepływu w rurociągach pod ciśnieniem. Jest to przepływomierz różnicowy, często używany do pomiaru przepływu cieczy, takich jak powietrze, gaz ziemny, gaz węglowy i woda. Składa się z 3 części: „sekcji zwężkowej”, „gardzieli” i „sekcji dyfuzyjnej” i jest instalowany na rurociągu, w którym przepływ ma być mierzony.
(2) Przepływomierze płytkowe z kryzą są wyposażone w kryzy lub dysze i inne elementy dławiące wewnątrz rurociągu. Ponieważ otwór części dławiącej jest mniejszy niż średnica wewnętrzna rury, gdy ciecz przepływa przez część dławiącą, przekrój poprzeczny prędkości przepływu nagle się kurczy, a prędkość przepływu przyspiesza.
(3) Przepływomierz pływakowy to przepływomierz objętościowy, który mierzy natężenie przepływu poprzez zmianę powierzchni przepływu między pływakami w pionowej rurze stożkowej wraz ze zmianą natężenia przepływu. Nazywany jest również rotametrem.
Stanowisko testowe składa się z czterech części: systemu cyklu testowego, systemu czasu rzeczywistego, elektrycznego systemu sterowania oraz stanowiska testowego. Pompa odśrodkowa produktu wybrana do testu ma wydajność znamionową 0–50 l/min. Pompa ta charakteryzuje się zwartą konstrukcją, płynną pracą, niskimi pulsacjami przepływu i ciśnienia oraz niskim poziomem hałasu. Zapewnia wystarczające i niezawodne źródło zasilania dla systemu testowego i współpracuje z elektrycznym układem sterowania konwersją częstotliwości, umożliwiającym bezstopniową regulację prędkości w zakresie przepływu znamionowego.
Aby zapewnić wysoką dokładność testu, system został zaprojektowany z dwiema sekcjami przepływu testowego.
1.2 Cechy
(1) Mobilny system zaopatrzenia w wodę, wyposażony w koła ułatwiające przemieszczanie.
(2) Przepływomierz ma konstrukcję w kształcie litery T, która jest prosta i umożliwia łatwą obserwację działania podczas eksperymentu. Wyposażony w manometr wielorurowy, ułatwiający pomiar charakterystyki przepływu różnych przepływomierzy.
(3) Stół warsztatowy wyposażony jest w precyzyjną pompę odśrodkową o mocy 750 W, napięciu jednofazowym 220 V, wydajności 3 m³/h, wysokości podnoszenia 22 m, średnicy wlotu i wylotu DN25X20.
(4) Cała obudowa platformy szkoleniowej wykonana jest z tworzywa sztucznego ABS, które jest lekkie i wytrzymałe.
II. Parametry wydajnościowe
(1) System przepływomierza:
Rozmiar: 1100 mm*450 mm*900 mm
Manometr rurowy: dziesięciodrożny
Długość efektywna: 450 mm
Przepływomierz pływakowy: 160-1600 l/h
(2) Mobilny system zaopatrzenia w wodę:
Rozmiar: 1240 mm*770 mm*1050 mm
Zasilanie: 220 V
Waga: <100 kg
Temperatura otoczenia 5°C～+40°C
Wilgotność względna <85% (25°C)
Wysokość poziomu cieczy: ≤200 mm

III. Lista komponentów i szczegółowe wprowadzenie
3.1 Część główna
(1) Część mobilnego systemu zaopatrzenia w wodę
Numer Nazwa
1 Rura wylotowa
2 Stolik do przechowywania
3 Zawór regulujący ciśnienie wody
4 Zawór regulujący przepływ wody
5 Zbiornik na wodę
6 Wskaźnik poziomu wody
7 Wyłącznik bezpieczeństwa
8 Wyłącznik urządzenia
9 Monitor
10 Lampka kontrolna
11 Wskaźnik poziomu wody
12 Gniazdo zasilania
13 Okienko zbiornika na wodę
14 Okienko zbiornika na wodę
(2) Część systemu przepływomierza
Numer Nazwa
1 Manometr rurowy
2 Przepływomierz z kryzą
3 Przepływomierz Venturiego
4 Przepływomierz pływakowy
5 Zawór kulowy
3.2 Akcesoria
Numer Nazwa Ilość
1 Rura wodna 1
2 Korek 10
IV. Lista eksperymentów
Eksperyment 1: Eksperyment z detekcją całkowitego ciśnienia hydrostatycznego
Eksperyment 2: Eksperyment weryfikacyjny równania Bernoulliego dla cieczy doskonałej
Eksperyment 3: Eksperyment wyboru wzoru rurociągu
Eksperyment 4: Eksperyment z przelewem szczytowym
Eksperyment 5: Demonstracja zasady działania przepływomierza Venturiego
Eksperyment 6: Demonstracja zasady działania przepływomierza z płytką kryzową
