F1-18 Sprzęt do demonstracji przepływomierzy, inżynieria płynów, sprzęt szkoleniowy, sprzęt edukacyjny, sprzęt do szkolenia zawodowego
1. Opis

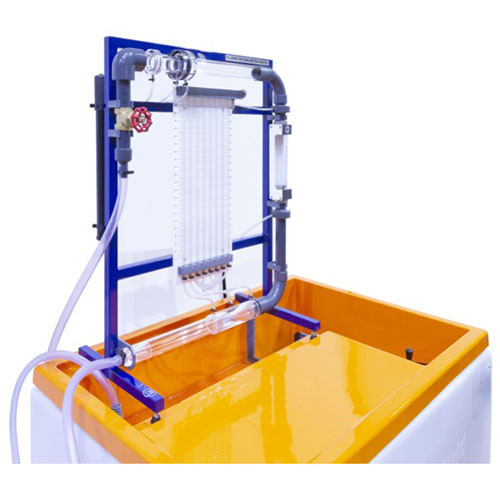

Urządzenie składa się z przepływomierza Venturiego, przepływomierza o zmiennym przekroju i kryzy, zainstalowanych szeregowo, co umożliwia bezpośrednie porównanie. Zawór regulacji przepływu umożliwia zmianę natężenia przepływu w obwodzie. Wbudowane są króćce pomiarowe ciśnienia, umożliwiające pomiar charakterystyki spadku ciśnienia każdego przepływomierza. Króćce te są podłączone do ośmiorurowego zespołu manometrów z kolektorem i zaworem odpowietrzającym.
Doprowadzenie ciśnienia do manometrów jest ułatwione za pomocą pompki ręcznej. Obwód i manometr są przymocowane do ramy wsporczej, która stoi na blacie roboczym stanowiska hydraulicznego.
Stół służy jako źródło zaopatrzenia w wodę oraz do kalibracji objętościowej każdego przepływomierza.

2. Możliwości demonstracyjne
Bezpośrednie porównanie pomiaru przepływu za pomocą przepływomierza Venturiego, przepływomierza o zmiennym przekroju i kryzy
Kalibracja każdego przepływomierza za pomocą zbiornika pomiarowego na stanowisku
Porównanie spadków ciśnienia w każdym urządzeniu
