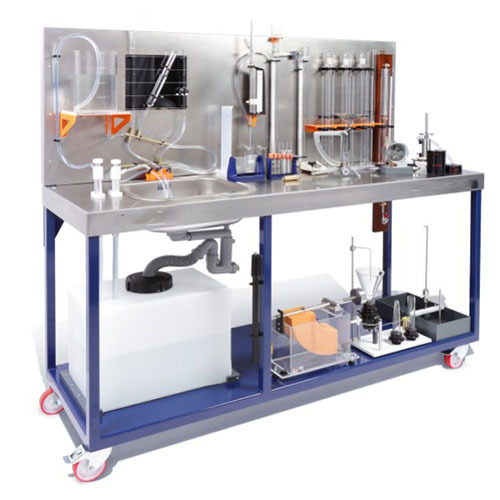

F9092 Właściwości płynów Hydrostatyka Ławka Inżynieria płynów Sprzęt szkoleniowy Sprzęt dydaktyczny1. Opis
Stanowisko do badań właściwości płynów i hydrostatyki zostało zaprojektowane w celu zademonstrowania właściwości płynów i ich zachowania w warunkach hydrostatycznych (płyn w spoczynku).
Umożliwia to studentom zrozumienie i zdobycie wiedzy na temat szerokiego zakresu podstawowych zasad i technik, zanim zaczną badać płyny w ruchu.
Sprzęt jest zamontowany na stalowym stole warsztatowym z kółkami jezdnymi. W zestawie znajdują się różnorodne urządzenia pomiarowe, przymocowane do tyłu stołu lub wolnostojące.
Woda jest przechowywana w polietylenowym zbiorniku umieszczonym na dolnej półce stołu.
Wodę można przepompować za pomocą dwóch ręcznych pomp wyporowych, albo do podwyższonego, otwartego zbiornika magazynowego połączonego z kilkoma szklanymi rurkami do badań swobodnej powierzchni, albo do plastikowego zlewu wpuszczonego w blat roboczy, co umożliwia przeprowadzanie eksperymentów na stole warsztatowym bez rozlewania.
Cała nadmiarowa woda wraca do zbiornika magazynowego poprzez odpływ zlewu.
2. Możliwości demonstracyjne
Zapewnienie praktycznych ćwiczeń instruktażowych demonstrujących zasady mechaniki płynów, w szczególności:
Zrozumienie właściwości płynów:
Wyznaczanie gęstości, ciężaru właściwego i lepkości różnych cieczy
Obserwacja efektów kapilarności
Zrozumienie efektów ciśnienia statycznego:
Wykazanie, że swobodna powierzchnia cieczy statycznej jest pozioma
Badanie wpływu przepływu na swobodną powierzchnię
Pomiar zmian poziomu cieczy
Badanie zależności między natężeniem ciśnienia cieczy a głębokością
Wyznaczanie położenia środka ciśnienia na płaskiej powierzchni
Badanie działania i zastosowania manometrów i manometrów:
Używanie barometru rtęciowego z bezpośrednim odczytem (rtęć nie jest dołączona)
Pomiar ciśnienia powietrza i wody za pomocą manometrów
Porównywanie wyników uzyskanych z różnych urządzeń
