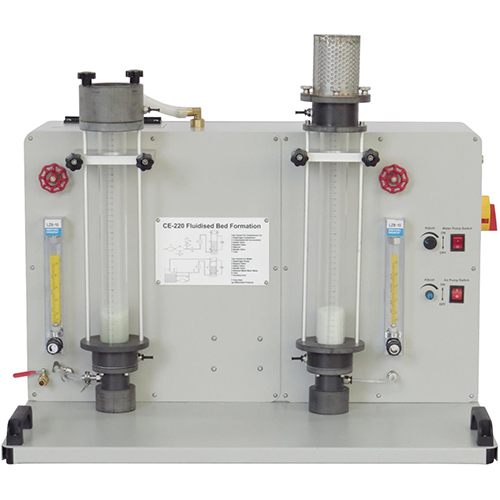

CE 220 Sprzęt dydaktyczny do formowania złoża fluidalnego, sprzęt do kształcenia zawodowego, sprzęt laboratoryjny do mechaniki płynów

1. Wprowadzenie do sprzętu
1.1 Przegląd
Niniejszy sprzęt to kompleksowe urządzenie eksperymentalne, wykorzystywane głównie do demonstracji i badania zachowania cieczy i gazów w złożach fluidalnych. Zawiera wiele modułów funkcjonalnych, takich jak moduł wyświetlania stanu złoża fluidalnego w stanie ciekłym, moduł wyświetlania stanu złoża fluidalnego w stanie gazowym, moduł pomiaru i regulacji przepływu wody oraz moduł i regulacji przepływu powietrza. Moduły te współpracują ze sobą, symulując układ złoża fluidalnego w procesie przemysłowym i zapewniając dogłębne zrozumienie dynamiki płynów.
1.2 Funkcje
Wszechstronność: Sprzęt może demonstrować różnorodne zjawiska fizyczne dotyczące cieczy i gazów w złożach fluidalnych, zaspokajając szeroki zakres potrzeb eksperymentalnych.
Wysoka interaktywność: Urządzenie jest wyposażone w okna obserwacyjne i punkty pomiarowe, co ułatwia studentom lub badaczom bezpośrednią obserwację zachowania cieczy i analizę danych.
Precyzyjna kontrola: Dzięki modułom pomiaru i regulacji przepływu wody i powietrza, uzyskuje się precyzyjną kontrolę natężenia i prędkości przepływu, co zapewnia dokładność eksperymentu.
Wysokie bezpieczeństwo: Wyposażone w przelew i spust, aby zapobiec nadmiernemu przelewaniu się wody i zapewnić bezpieczeństwo procesu eksperymentalnego.
Łatwość obsługi: Przyjazna dla użytkownika konstrukcja, łatwy w obsłudze panel sterowania i zawór regulacyjny, sprawiają, że nawet początkujący szybko opanują obsługę sprzętu.
Skalowalność: Konstrukcja sprzętu pozwala na łatwe dodawanie lub wymianę modułów, aby sprostać różnym potrzebom dydaktycznym lub badawczym.
Wydajna filtracja: Wbudowany filtr zapewnia czystość gazu wchodzącego do złoża fluidalnego i utrzymuje czyste środowisko eksperymentu.
Stabilne zaopatrzenie w wodę: Moduł zbiornika na wodę zapewnia stabilne źródło wody, gwarantując ciągłość dostaw wody podczas długotrwałych eksperymentów.
Ochrona środowiska i oszczędność energii: Urządzenie optymalizuje zużycie energii i zmniejsza jej zużycie podczas pracy, spełniając normy ochrony środowiska.
Narzędzie edukacyjne: To nie tylko narzędzie badawcze, ale także ważny sprzęt eksperymentalny w praktyce edukacyjnej, pomagający studentom lepiej zrozumieć istotne zasady naukowe.
Dzięki tym funkcjom urządzenie staje się wydajnym i wszechstronnym narzędziem odpowiednim do nauczania i badań naukowych w instytucjach szkolnictwa wyższego i instytucjach badawczych.
2. Parametry techniczne
Zasilanie: jednofazowe, trójprzewodowe AC220 V
Waga: około 80 kg
Warunki pracy: Temperatura otoczenia: -10°C ～ +40°C Wilgotność względna: <85% (25°C)
Wymiary: około 750 x 610 x 1010 mm

3. Lista komponentów
3.1 Część główna
Lp. Nazwa
1 Przelew
2 Moduł wyświetlacza fluidyzacji ciekłej
3 Moduł pomiaru i regulacji przepływu wody
4 Filtr
5 Moduł demonstracyjny fluidyzacji gazowej
6 Moduł przepływu i regulacji powietrza
7 Zbiornik na wodę
8 Zawór sterujący
9 Zawór sterujący
10 Odpływ
3.2 Część skrzynki zasilającej
Lp. Nazwa
1 Moduł sterowania fluidyzacją ciekłą
2 Moduł sterowania fluidyzacją gazową
3 Moduł przełącznika zasilania
4 Moduł wejścia zasilania
3.3 Akcesoria
Lp. Nazwa Ilość
1 Ręczny cyfrowy miernik różnicy ciśnień 1
2 Przewód zasilający w wersji europejskiej 1
3 Kulki szklane o oczkach 30 mesh 2
4 Szkło kulki 60 mesh 4
4. Lista eksperymentów
Eksperyment 1: Eksperyment z tworzeniem złoża gazowego w złożu fluidalnym
Eksperyment 2: Eksperyment z tworzeniem złoża ciekłego w złożu fluidalnym
Eksperyment 3: Porównanie strat ciśnienia między złożem gazowym a złożem fluidalnym
Eksperyment 4: Porównanie strat ciśnienia między złożem ciekłym a złożem fluidalnym
Eksperyment 5: Eksperyment z natężeniem przepływu i stratą ciśnienia w złożu fluidalnym
Eksperyment 6: Eksperyment z natężeniem przepływu i stratą ciśnienia w złożu fluidalnym
Eksperyment 7: Zmiany strat ciśnienia w złożu fluidalnym
