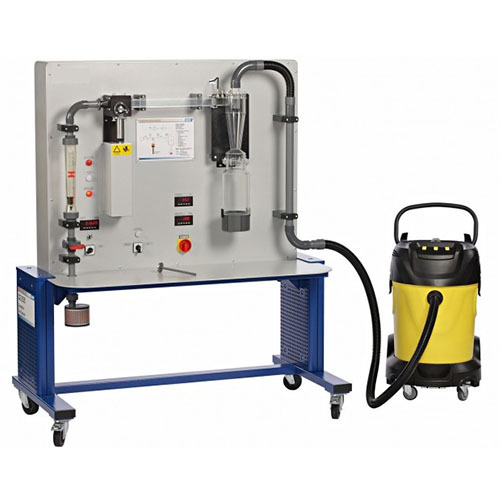

CE 235 Sprzęt laboratoryjny do termicznych cyklonów gazowych Sprzęt dydaktyczny Sprzęt dydaktycznyJednym z obszarów zastosowania cyklonów gazowych jest wstępna filtracja gazów z cząstek stałych. Cyklony gazowe nie posiadają ruchomych części, dzięki czemu są systemami o niskich wymaganiach konserwacyjnych. Cyklony gazowe mogą być również stosowane w przypadku gazów o wysokiej temperaturze. Z tego powodu są szeroko stosowane.
Niniejszy program został opracowany we współpracy z Instytutem Inżynierii Procesowej Ciała Stałego i Technologii Cząstek Politechniki Hamburg-Harburg. Dyspergator służy do drobnego rozproszenia materiału wsadowego (zalecany proszek kwarcowy) w strumieniu powietrza. Strumień powietrza nasycony materiałem stałym (surowy gaz) jest w ten sposób podawany stycznie do górnej części cyklonu. W cyklonie strumień powietrza porusza się w dół jako wirujący wir pierwotny. Na dole cyklonu wir jest odwrócony. W środku cyklonu porusza się on jako wir wtórny z powrotem w górę w kierunku rury zanurzeniowej, gdzie oczyszczony gaz wypływa z cyklonu. Główny proces separacji odbywa się w wirze pierwotnym. Ze względu na siły odśrodkowe i różnicę gęstości między powietrzem a ciałem stałym, grube cząstki stałe przemieszczają się w kierunku ściany. Zsuwają się po ścianie i gromadzą się w zbiorniku na dnie cyklonu. Nie następuje całkowite oddzielenie całego materiału stałego. Drobne cząstki, mniejsze niż rozmiar separacji, są idealnie odprowadzane z rury zanurzeniowej u góry za pomocą wiru wtórnego. Ten drobny materiał jest oddzielany od strumienia powietrza przez filtr. Rozmiar separacji definiuje teoretyczną granicę między drobnym a grubym materiałem.
Zawartość ciał stałych w gazie surowym można regulować za pomocą dyspergatora i zaworu regulującego objętościowe natężenie przepływu powietrza. Aby zapobiec obciążeniu strumienia powietrza cząstkami przed dyspergatorem, zasysane powietrze z pomieszczenia jest filtrowane. Wentylator generuje przepływ powietrza. Punkty pomiaru ciśnienia w odpowiednich miejscach w trenażerze umożliwiają określenie spadku ciśnienia.
Za pomocą odpowiedniego urządzenia analitycznego (takiego jak spektrometr dyfrakcyjny) można wyznaczyć funkcję separacji i określić rozmiar separacji.
Specyfikacja
Separacja ciał stałych od gazów za pomocą cyklonu
cyklon z wlotem stycznym
dozowanie materiału wsadowego do strumienia powietrza za pomocą dyspergatora
generowanie przepływu powietrza za pomocą wentylatora; regulacja za pomocą zaworu
zbiorniki na materiał wsadowy i materiał gruboziarnisty
1 filtr na wlocie powietrza i 1 filtr na materiał drobny na wylocie powietrza
rejestracja różnicy ciśnień, objętościowego natężenia przepływu powietrza i temperatury
Dane techniczne
cyklon
wysokość: ok. 250 mm
średnica: ok. 80 mm
średnica rurki zanurzeniowej: ok. 30 mm
wentylator
objętościowe natężenie przepływu: maks. 600 m3/h
pobór mocy: ok. 3600 W
Zbiorniki
pojemność materiału zasilającego: 15 ml
pojemność materiału zgrubnego: 700 ml
zakresy pomiarowe
ciśnienie różnicowe: 0…100 mbar
objętościowe natężenie przepływu: 10…100 m3/h (powietrze)
temperatura: 0…60°C
230 V, 50 Hz, 1 faza
230 V, 60 Hz, 1 faza; 120 V, 60 Hz, 1 faza
opcjonalnie UL/CSA
Wymiary i waga
Dł. x Szer. x Wys.: 1520 x 790 x 1800 mm (trener)
Waga: ok. 160 kg (trener)
Dł. x Szer. x Wys.: 660 x 510 x 880 mm (wentylator)
Waga: ok. 33 kg (wentylator)
