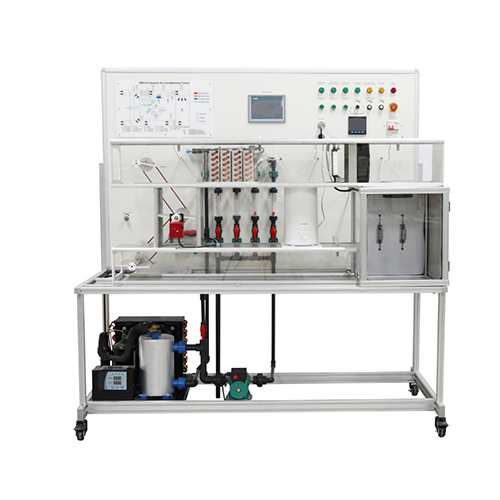

ZM6124A Trener klimatyzacji ogólnej Trener chłodnictwa Sprzęt dydaktyczny Sprzęt do szkolenia zawodowego
I. Opis produktu
1.1 Opis
To urządzenie szkoleniowe zostało zaprojektowane do dogłębnej nauki termodynamiki. Umożliwia przepływ powietrza przez różne etapy jednostki klimatyzacyjnej i chłodniczej, a następnie trafia do pomieszczenia, gdzie temperatura i wilgotność mogą być monitorowane w czasie rzeczywistym. Różnica temperatury i wilgotności powietrza jest mierzona w celu analizy chłodzenia, ogrzewania i nawilżania powietrza oraz osuszania, dzięki czemu uczestnicy szkolenia mogą zrozumieć charakterystykę sprężarki oraz poznać jej działanie i zasadę działania.
1.2 Cechy
(1) Stanowisko szkoleniowe posiada aluminiową ramę nośną. Konstrukcja jest prosta i solidna, co zmniejsza całkowitą wagę urządzenia, zapewniając jednocześnie jego wytrzymałość. U dołu zamontowano 4 uniwersalne kółka, ułatwiające przemieszczanie urządzenia.
(2) Urządzenie posiada solidny system bezpieczeństwa. Zasilanie systemu jest kontrolowane przez wyłącznik różnicowoprądowy, który chroni sprężarkę i system; w obwodzie sterowania elektrycznego, przyciski zatrzymania awaryjnego i niezawodne uziemienie zapewniają bezpieczeństwo sprzętu i ludzi. (3) Cykl chłodniczy jest wyposażony w wyłączniki bezpieczeństwa wysokiego i niskiego ciśnienia. W przypadku nieprawidłowego ciśnienia w układzie sprężarka może się wyłączyć i natychmiast wznowić pracę, aby chronić sprężarkę i układ.
II. Parametry wydajności
Zasilanie wejściowe: trójfazowe 220 V ± 10%, 50 Hz
Wymiary: ok. 1800 mm x 800 mm x 1800 mm
Waga: ok. 150 kg
Temperatura otoczenia: 10°C – 30°C
Wilgotność względna: <75% (25°C)

III. Lista komponentów i szczegółowe wprowadzenie
3.1 Część główna
Numer Nazwa
1 Schemat ideowy
2 Ekran wyświetlacza
3 Wentylator
4 Grzałka
5 Parownik
6 Pomieszczenie symulacyjne
7 Nawilżacz
8 Przepływomierz
9 Sterownik zaworu powietrza
10 Pokrętło regulacji kąta zaworu powietrza
11 Pompa wody
12 Agregat chłodniczy sprężarkowy
13 Skraplacz
14 Kanał nawiewny
15 Koło uniwersalne
3.2 Część skrzynki zasilającej
Numer Nazwa
1 Instrukcja chłodzenia
2 Sterowanie chłodzeniem
3 Instrukcja obsługi pompy wody
4 Sterowanie pompy wody
5 Instrukcja nawilżania
6 Sterowanie nawilżaniem
7 Instrukcja obsługi wentylatora
8 Sterowanie wentylatorem
9 Instrukcja symulowanej temperatury w pomieszczeniu
10 Symulowane sterowanie temperaturą w pomieszczeniu
11 Instrukcja nagrzewnicy powietrza
12 Sterowanie nagrzewnicą powietrza
13 Wskaźnik zasilania
14 Przycisk awaryjny
15 Zegarek wielofunkcyjny
16 Wyłącznik automatyczny 2P
IV. Lista eksperymentów
Eksperyment 1: Badania nad klimatyzacją i chłodnictwem
Eksperyment 2: Badania nad ogrzewaniem kanałów wentylacyjnych
Eksperyment 3: Badania nad nawilżaniem
Eksperyment 4: Badania nad osuszaniem
Eksperyment 5: Zrozumienie działania agregatu chłodniczego
