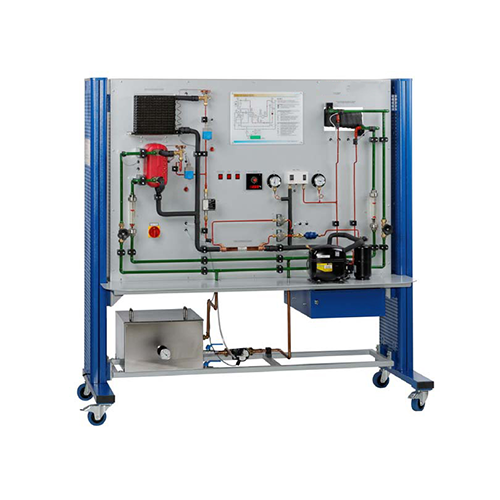

ZM6152 Wymienniki ciepła w obwodzie chłodniczym Sprzęt dydaktyczny Sprzęt laboratoryjny chłodnictwa Sprzęt dydaktyczny* Typowe wymienniki ciepła w chłodnictwie1
* Różne media: powietrze/czynnik chłodniczy, czynnik chłodniczy/czynnik chłodniczy i woda/czynnik chłodniczy1
* Wpływ przegrzania i przechłodzenia
czynnika chłodniczego na proces cykliczny
Opis techniczny
Wymienniki ciepła są podstawowym elementem układów chłodniczych.
Podczas chłodzenia służą do pochłaniania energii czynnika chłodniczego poprzez parowanie. Podczas ogrzewania oddają energię uwolnioną podczas skraplania czynnika chłodniczego. Służą również do wewnętrznego transferu energii podczas przegrzania lub przechłodzenia czynnika chłodniczego.
W zależności od medium rozróżnia się wymienniki ciepła powietrze/czynnik chłodniczy, woda/czynnik chłodniczy i czynnik chłodniczy/czynnik chłodniczy.
W zależności od konstrukcji rozróżnia się również wymienniki ciepła współosiowe, rurowe żebrowane, płytowe lub płaszczowo-rurowe.
Obwód chłodniczy trenażera obejmuje parownik, chłodzony powietrzem, żebrowany wymiennik ciepła i płytowy wymiennik ciepła ogrzewany wodą, przegrzewacz, rurowy wymiennik ciepła, a skraplacz, chłodzony wodą, współosiowy wymiennik ciepła. Te wymienniki ciepła są najczęściej stosowane w chłodnictwie i pełnią różne funkcje w zależności od typu systemu. Żebrowany wymiennik ciepła może być również używany jako skraplacz.
Elementy są przejrzyście rozmieszczone z przodu. Pomiar
masowych przepływów oraz temperatur wlotowych i wylotowych pozwala określić
przenoszone strumienie energii.
Przejrzysty materiał instruktażowy przedstawia podstawy i
zawiera krok po kroku przewodnik po eksperymentach.
Cele edukacyjne / Eksperymenty
- różne wymienniki ciepła i ich zastosowanie w chłodnictwie
* współosiowy wymiennik ciepła
* żebrowany wymiennik ciepła
* rurowy wymiennik ciepła
* płytowy wymiennik ciepła
- ustalenie prawidłowej pozycji montażu
- określenie strumieni energii
- wpływ przegrzania i przechłodzenia
czynnika chłodniczego na proces cykliczny
- projekt sprężarkowego układu chłodniczego
- przedstawienie procesu cyklicznego na wykresie log p-h
Specyfikacja
[1] układ chłodniczy z 4 różnymi
wymiennikami ciepła: współosiowy wymiennik ciepła, żebrowany
wymiennik ciepła, rurowy wymiennik ciepła, płytowy wymiennik ciepła
[2] kombinacje różnych mediów: woda/czynnik chłodniczy, czynnik chłodniczy/czynnik chłodniczy, powietrze/czynnik chłodniczy
[3] obieg wodny ze zbiornikiem i pompą do chłodzenia skraplacza i ogrzewania parownika
[4] możliwość wyłączenia przegrzewacza poprzez obejście
[5] przepływomierz i termometr w obiegu wodnym w celu określenia strumieni wymienianej energii
[6] termometry we wszystkich istotnych punktach systemu
[7] czynnik chłodniczy R134a, bezfreonowy
Dane techniczne
Sprężarka
- moc chłodnicza: 625 W przy -5/32°C
- pobór mocy: 358 W przy -10/32°C
Odbiornik: 1,3 l
Zakresy pomiarowe
- ciśnienie: -1...9 bar / -1...24 bar
- temperatura: 12x -5...105°C, 1x 0...60°C
- przepływ: 1x 2...27 l/h (R134a), 2x 20...250 l/h
Wymiary i waga
Dł. x Szer. x Wys.: 1900 x 800 x 1900 mm
Waga: ok. 255 kg
Wymagane do działania
230 V, 50 Hz, 1 faza
Przyłącze wody, odpływ
Zakres dostawy
1 trener
1 zestaw akcesoriów
1 zestaw materiałów instruktażowych
