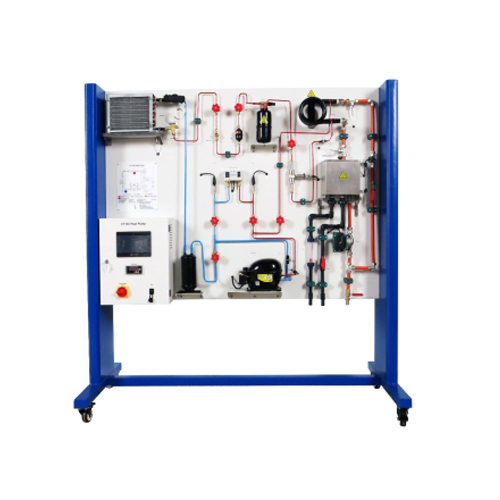

ET102 Sprzęt szkoleniowy do chłodnictwa z pompą ciepła Sprzęt dydaktyczny Sprzęt do szkolenia zawodowego1. Wprowadzenie do produktu
1.1 Opis produktu
Niniejsze urządzenie szkoleniowe służy do nauki cyklu sprężania i parowania czynnika chłodniczego. Sprężarka napędza czynnik chłodniczy, aby wykonać cykl chłodzenia, systematycznie wprowadza studentów w tryb działania układu chłodniczego, opanowuje zasadę działania układu chłodniczego i tryb działania sprężarki, a następnie systematycznie je prezentuje, aby studenci mogli jasno zrozumieć zasadę działania w trakcie procesu nauczania. Opanowanie zasady chłodzenia i zasady podłączania rurociągów układu chłodniczego.
1.2 Cechy produktu
Stół szkoleniowy posiada prostą i solidną konstrukcję ramy spawanej z blachy. Zmniejsza to całkowitą wagę urządzenia, zapewniając jego ogólną wytrzymałość. U dołu zamontowano 4 uniwersalne kółka, które można łatwo przesuwać.
Rurociąg obiegu chłodniczego jest ułożony na płycie montażowej urządzenia, a strefy wysokiej i niskiej temperatury są pomalowane na różne kolory, co ułatwia obserwację i rozróżnienie.
Urządzenie posiada dobry system bezpieczeństwa. Sprężarka jest wyposażona w zabezpieczenie rozruchowe, które może natychmiast zatrzymać pracę sprężarki w przypadku nieprawidłowego ciśnienia w układzie, chroniąc w ten sposób bezpieczeństwo sprężarki i układu.
Sterowanie elektryczne jest zamontowane w skrzynce sterowniczej z wyłącznikiem różnicowoprądowym, przyciskiem zatrzymania awaryjnego i niezawodnym uziemieniem, co zapewnia bezpieczeństwo sprzętu i personelu.
2. Dane techniczne
2.1 Parametry techniczne
Parametry zasilania: Jednofazowe, trzyprzewodowe, AC220 V ± 10%, 50 Hz
Czynnik chłodniczy: R134A
Warunki pracy: Temperatura otoczenia 10℃～30℃; Wilgotność względna <75% (25℃)
2.2 Wymiary i waga
Wymiary 1: 1800 mm × 800 mm × 1800 mm
Waga 1: < 170 kg
3. Nazwy komponentów produktu i wprowadzenie do funkcji
3.1 Główna część produktu
Nr Nazwa
1 Parownik
2 Zawór rozprężny
3 Filtr osuszacz
4 Separator gaz-ciecz
5 Wyłącznik zabezpieczający przed wysokim i niskim napięciem
6 Czujniki wysokiego i niskiego ciśnienia
7 Elektroniczny przepływomierz
8 Zbiornik wody
9 Skrzynka elektryczna
10 Pompa wody
11 Przepływomierz wirnikowy
12 Zbiornik cieczy
13 Sprężarka
14 Wlot zewnętrznej wody obiegowej
15 Zewnętrzny wylot wody obiegowej
16 Koło uniwersalne
3.2 Część elektryczna produktu
Nr Nazwa
1 Ekran dotykowy
2 Miernik mocy
3 Przełącznik obciążenia
4 Port USB
3.3 Akcesoria produktu
Nr Nazwa
1 Kabel USB do transmisji danych
2 Pamięć flash USB z oprogramowaniem
4. Lista konfiguracji produktu
Nr Nazwa Ilość
1 Wyłącznik zabezpieczający przed wysokim i niskim ciśnieniem 1
2 Elektroniczny manometr 2
3 Sprężarka 1
4 Zbiornik cieczy 1
5 Parownik 1
6 Zawór rozprężny 1
7 Filtr suchy 1
8 Separator gaz-ciecz 1
9 Wirnik Przepływomierz 1
10 Pompa wody 1
11 Elektroniczny przepływomierz 1
12 Wziernik 1
13 Wężownica skraplacza 1
14 Ekran dotykowy 1
15 Miernik mocy 1
16 Przełącznik obciążenia 1
17 Kabel USB 1
18 Dysk USB z oprogramowaniem 1
5. Lista eksperymentów edukacyjnych produktu (szczegóły w przewodniku eksperymentalnym)
(1) Eksperyment z chłodzeniem zbiornika wody
(2) Eksperyment z połączeniem oprogramowania
(3) Efekt chłodzenia regulacji wentylatora parownika
(4) Efekt ogrzewania sterowania cyrkulacją wody w skraplaczu
(5) Eksport danych
