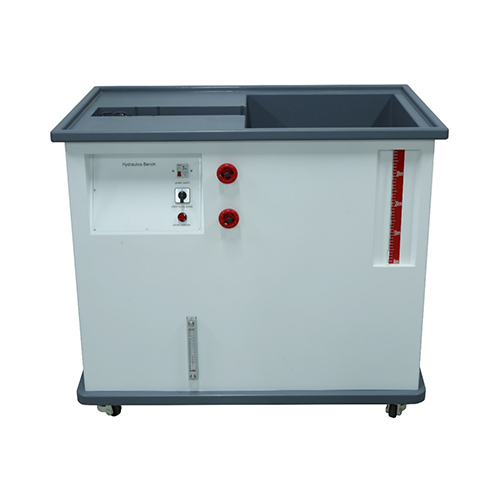

H2F Stół warsztatowy do hydrauliki – sprzęt dydaktyczny, sprzęt do edukacji zawodowej, sprzęt laboratoryjny do mechaniki płynów

1. Wprowadzenie do sprzętu
1.1 Przegląd
Ten produkt zapewnia kontrolowany przepływ wody dla różnych modułów eksperymentów laboratoryjnych (dostępnych osobno). Główna część stołu warsztatowego stanowi zbiornik z pompą zanurzeniową. Gdy poziom wody osiągnie odpowiedni poziom, może on zaspokoić zapotrzebowanie na wodę obiegową w eksperymencie bez potrzeby zewnętrznego zasilania.
Dwa ręczne zawory regulują przepływ wody z pompy, a jeden z nich służy jako zawór bezpieczeństwa. Pozwala to utrzymać otwarty obieg wody, a pompa wodna nie zostanie przeciążona w przypadku zamknięcia rurociągu eksperymentalnego z powodu awarii. Skrzynka elektryczna z boku stołu zawiera przełączniki pomp, zabezpieczenie obwodu, wskaźnik zasilania i cyfrowy wyświetlacz przepływu.
Cztery zawory umożliwiają użytkownikom poruszanie się po sali, a wszystkie cztery koła posiadają blokady nożne, które utrzymują je na miejscu.
Okienko kontrolne poziomu cieczy na spodzie stołu warsztatowego umożliwia użytkownikowi sprawdzenie poziomu wody w zbiorniku.
Górna część stołu roboczego stanowi powierzchnię roboczą. W tej pozycji można umieścić pasujące moduły eksperymentalne z płynami, a większe eksperymenty zazwyczaj umieszcza się obok stołu roboczego. Krawędź u góry skutecznie zapobiega rozlewaniu się wody. Mały rowek na górze zbiera wodę odprowadzaną z niektórych eksperymentów w zakresie hydrodynamicznym.
Stół testowy składa się z czterech części: systemu cyklu testowego, systemu czasu rzeczywistego, elektrycznego systemu sterowania i stołu. Pompy odśrodkowe wybrane do pompy testowej mają nominalne przepływy odpowiednio 40 l/min i 80 l/min. Pompa ta charakteryzuje się zwartą konstrukcją, płynną pracą, małymi pulsacjami przepływu i ciśnienia oraz niskim poziomem hałasu. Może zapewnić wystarczające i niezawodne źródło zasilania dla systemu testowego. W połączeniu z elektrycznym sterowaniem częstotliwościowym, możliwa jest bezstopniowa regulacja prędkości w zakresie nominalnego przepływu. Przepływomierz w systemie przepływomierza wykorzystuje precyzyjny przepływomierz masowy o dokładności 0,15%, aby spełnić wymagania systemu dotyczące dokładności i zakresu przepływu. Aby zapewnić wysoką dokładność testu, system został zaprojektowany z dwiema sekcjami przepływu testowego. Zakres pomiaru przepływu sekcji 1: 1 ~ 40 l/min, a zakres pomiaru przepływu sekcji 2: 40 ~ 80 l/min.
1.2 Cechy
1. Mobilny hydrauliczny stół warsztatowy, wyposażony w kółka ułatwiające przemieszczanie.
2. Zastosowano precyzyjną pompę odśrodkową: moc 250 W, napięcie trójfazowe 380 V, przepływ 3 m³/h, wysokość podnoszenia 10 m, średnica wlotu i wylotu DN25X20.
3. Cała platforma szkoleniowa wykonana jest z materiału ABS, który jest lekki i wytrzymały.
2. Parametry techniczne
Zasilanie: 220 V
Waga: <100 kg
Warunki pracy: Temperatura otoczenia 5°C ～ +40°C Wilgotność względna <85% (25°C)
Wysokość poziomu cieczy: ≤200 mm
Wymiary: 1225 mm * 780 mm * 1050 mm

3. Lista komponentów i szczegółowy opis
3.1 Główna część:
Nr Nazwa
1 Rura wylotowa
2 Stolik do przechowywania
3 Zawór regulujący ciśnienie wody
4 Zawór regulujący przepływ wody
5 Zbiornik wody
6 Wskaźnik poziomu
7 Bezpiecznik
8 Wyłącznik urządzenia
9 Kontrolka
10 Wskaźnik poziomu
11 Gniazdo zasilania
12 Okienko zbiornika wody
13 Okienko zbiornika wody
3.2 Akcesoria
Numer seryjny Nazwa Ilość
1 Kabel zasilający 1
4. Lista eksperymentów
Eksperyment 1 Eksperyment z detekcją całkowitego ciśnienia hydrostatycznego
Eksperyment 2 Eksperyment weryfikacyjny cieczy doskonałej Bernoulliego
Eksperyment 3 Eksperyment selekcji wzoru rurociągu
Eksperyment 4 Eksperyment z przelewem swobodnym szczytowym
