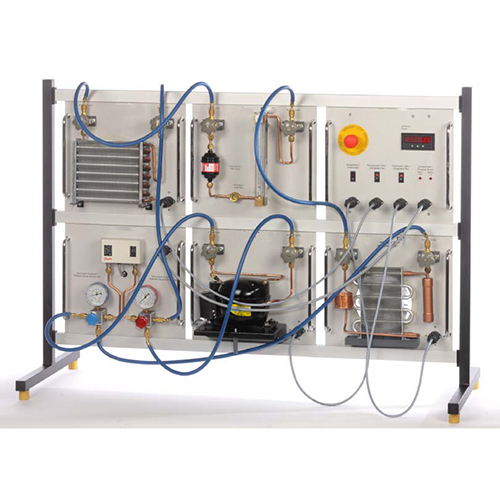

ZM6155 Wprowadzenie do chłodnictwa Sprzęt dydaktyczny Sprzęt laboratoryjny chłodnictwa Sprzęt do szkolenia zawodowego* System szkoleniowy z wymiennymi modułami1
* Komponenty montowane na płytach1
* Szybkie podłączenie za pomocą węży
Opis techniczny
Dzięki prostym i przejrzystym eksperymentom urządzenie to jest przeznaczone głównie jako
podstawowe wprowadzenie do chłodnictwa.
Umożliwia ono zapoznanie się z działaniem i obsługą układu chłodniczego. Jednostka doświadczalna zawiera wszystkie niezbędne komponenty do w pełni sprawnego obiegu chłodniczego, takie jak sprężarka, skraplacz, parownik i kapilara jako element rozprężny.
Inne komponenty uzupełniają zakres urządzenia:
wyświetlacz i panel sterowania, presostaty i wskaźnik ciśnienia do ochrony sprężarki przed nadmiernym ciśnieniem oraz przepływomierz i wziernik z filtrem/osuszaczem. Skraplacz i parownik występują dwukrotnie: jako wymiennik ciepła powietrze/czynnik chłodniczy i jako wymiennik ciepła woda/czynnik chłodniczy. Pozwala to na różne kombinacje komponentów.
Komputer jest montowany na płytach i tworzy gotowe do montażu moduły. 6 z 8 modułów jest jednocześnie umieszczanych w ramie i połączonych za pomocą węży i kabli zasilających. Pozwala to na budowę różnych, prostych układów chłodzenia sprężarkowego. Do napełniania układu zaleca się stosowanie urządzeń do napełniania i opróżniania czynnika chłodniczego.
W eksperymentach początkowo demonstruje się procesy zachodzące w urządzeniu oraz zmiany stanu czynnika chłodniczego. Dalsze eksperymenty pozwalają na
wykorzystanie urządzenia jako układu chłodniczego i pompy ciepła.
Ciśnienia, natężenia przepływu i pobór mocy sprężarki są prezentowane jako ważne zmienne charakterystyczne obiegów chłodniczych.
Temperaturę mierzy się termometrami międzylaboratoryjnymi.
Przejrzysty materiał instruktażowy przedstawia podstawy i krok po kroku prowadzi przez eksperymenty.
Cele edukacyjne / Eksperymenty
Podstawy prostego obiegu chłodniczego
- wykrywanie i zrozumienie procesu cyklicznego
- zmiany stanu czynnika chłodniczego
- przedstawienie obiegu chłodniczego na schemacie procesu
- przedstawienie procesu cyklicznego na wykresie log p-h
- oszacowanie kluczowych wskaźników, wydajności chłodniczej i strumieni ciepła
Różne tryby pracy
- chłodzenie powietrza
- wytwarzanie zimnej wody
- pompa ciepła (wytwarzanie ciepłej wody)
Ćwiczenia praktyczne
- opróżnianie i napełnianie układu chłodniczego (z)
- wyszukiwanie usterek
Specyfikacja
[1] konfiguracja prostych obiegów chłodniczych z różnymi komponentami
[2] 8 samodzielnych modułów operacyjnych zamontowanych na płycie każdy
[3] lekka aluminiowa rama do umieszczenia 6 modułów
[4] parownik i skraplacz dostępne jako wymiennik ciepła powietrze/czynnik chłodniczy (wymiennik ciepła z rur żebrowanych) i jako wymiennik ciepła woda/czynnik chłodniczy (z wężownicą rurową)
[5] moduły wyposażone w zawory ręczne
[6] komponenty połączone wężami
[7] czynnik chłodniczy bezfreonowy R134a
Dane techniczne
Hermetyczna sprężarka czynnika chłodniczego
- pobór mocy: 67 W przy -10/32°C
- wydajność chłodnicza: 151 W przy 5/32°C
Pojemność zbiornika
- zbiornik wody, parownik: 2 l
- zbiornik wody, skraplacz: 3 l
Presostat ciśnienie aktywacji
- LP: 1 bar
- HP: 14 bar
Manometr
- strona wlotowa (niskie ciśnienie): 1...10 bar
- strona wylotowa (wysokie ciśnienie): 1...30 bar
Rotametr: 0...7,4 l/h
Wymiary i waga
Dł. x Szer. x Wys.: 1300 x 700 x 900 mm
Dł. x Szer.: 370 x 340 mm (płyty montażowe)
Waga: ok. 30 kg
Wymagane do pracy
230 V, 50/60 Hz, 1 faza lub 120 V, 60 Hz/CSA, 1 faza
Zakres dostawy
1 rama
8 elementów na płytach
1 zestaw węży
1 zestaw kabli
1 zestaw materiałów instruktażowych
