1. Opis
Straty ciśnienia występują podczas przepływu rzeczywistych płynów z powodu tarcia i turbulencji (wirów). Straty ciśnienia w rurach, elementach rurociągów, armaturze i przyrządach pomiarowych (np. przepływomierzach, miernikach prędkości) powodują straty ciśnienia i dlatego muszą być uwzględniane przy projektowaniu systemów rurociągów.
HM 150.11 umożliwia badanie strat ciśnienia w rurach, elementach rurociągów i urządzeniach odcinających. Dodatkowo przedstawiono metodę pomiaru różnicy ciśnień do pomiaru natężenia przepływu.

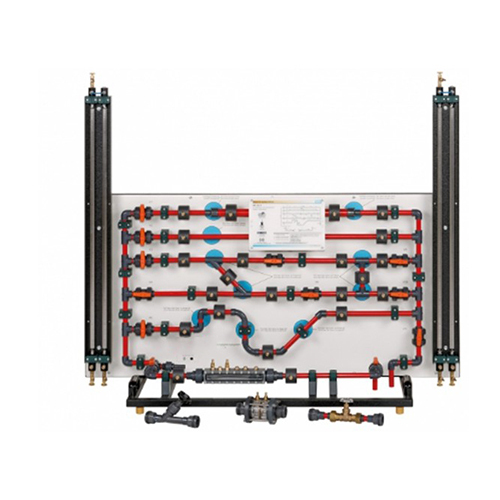

Jednostka doświadczalna zawiera sześć różnych odcinków rurociągów, które można indywidualnie odcinać. Odcinki rurociągów są wyposażone w elementy rurociągów, takie jak łuki, kolanka i odgałęzienia. W każdym odcinku rurociągu zainstalowane są różne urządzenia odcinające i obiekty pomiarowe w celu określenia natężenia przepływu. Obiekty pomiarowe wykonane są z przezroczystego materiału i zapewniają doskonały wgląd w strukturę wewnętrzną. Punkty pomiaru ciśnienia w systemie rurociągów zaprojektowano jako komory pierścieniowe. Zapewnia to w dużej mierze bezzakłóceniowy pomiar ciśnienia.
W eksperymentach mierzone są straty ciśnienia w rurach i elementach rurociągów, takich jak odgałęzienia i kolana. Rejestrowana jest również charakterystyka otwierania zaworów odcinających. Ciśnienia mierzone są za pomocą manometrów dwururowych.
Jednostka doświadczalna jest łatwo i bezpiecznie umieszczona na powierzchni roboczej modułu bazowego HM 150. Woda jest doprowadzana, a natężenie przepływu mierzone za pomocą HM 150. Alternatywnie, jednostka doświadczalna może być zasilana z sieci laboratoryjnej.

2. Specyfikacja
Badanie strat ciśnienia w elementach rurociągów i urządzeniach odcinających
Różne obiekty pomiarowe do określania natężenia przepływu metodą różnicy ciśnień
Sześć odcinków rurociągu z możliwością indywidualnego odcięcia, z różnymi elementami rurociągu: nagłe zwężenie, nagłe rozszerzenie, trójniki Y, trójniki T, narożniki i łuki
Jeden odcinek rurociągu do mocowania wymiennych obiektów odcinających/pomiarowych
Obiekty pomiarowe wykonane z przezroczystego materiału: dysza Venturiego, przepływomierz z kryzą i dysza pomiarowa
Urządzenia odcinające: zawór kątowy, zasuwa
Komory pierścieniowe umożliwiają pomiar ciśnienia bez interakcji
2 manometry dwururowe do pomiaru różnicy ciśnień
Natężenie przepływu określane za pomocą modułu bazowego HM 150
Zasilanie w wodę za pomocą modułu bazowego HM 150 lub za pomocą zasilania laboratoryjnego
3. Dane techniczne
Odcinek rurociągu do mocowania armatury lub obiektów pomiarowych
20x1,5 mm, PVC
Odcinki rurociągu
Średnica wewnętrzna: d
prosty: d=20x1,5 mm, długość: 800 mm, PVC
nagłe skurczenie: d=32x1,8-20x1,5 mm, PVC
nagłe powiększenie: d=20x1,5-32x1,8 mm, PVC
z 2x trójnikiem Y 45° i 2x trójnikiem
z 2x kolankiem 90°: d=20x1,5 mm, PVC i 2x kolankiem 45°: d=20x1,5 mm, PVC
2x manometry dwururowe: 0…1000 mm słupa wody
Zakresy pomiarowe
ciśnienie: 0…0,1 bar
