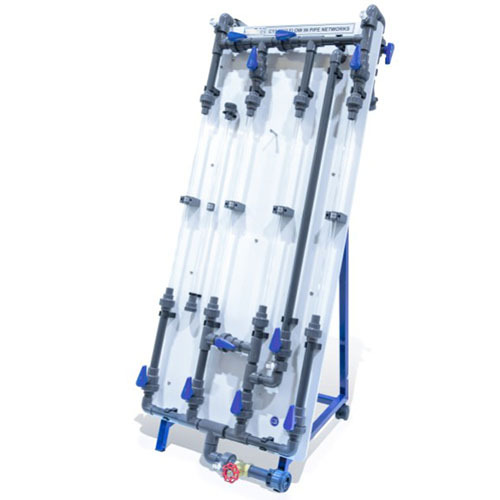

C11 Sieci rurociągowe MkII Inżynieria płynów Sprzęt szkoleniowy Sprzęt dydaktyczny1. Opis
Ten wolnostojący dodatek do stołu hydraulicznego F1-10 demonstruje charakterystykę przepływu przez różne układy rur oraz wpływ zmian średnicy rur na przepływ w danej sieci.
Stały układ rur i kształtek PVC jest zamontowany na wolnostojącej ramie wsporczej, zaprojektowanej do ustawienia obok używanego stołu hydraulicznego F1-10. Połączenie ze stołem F1-10 odbywa się za pomocą wzmocnionej elastycznej rury i złączki gwintowanej z uszczelnieniem typu „O”, co umożliwia podłączenie do stołu F1-10 bez użycia narzędzi.
Zawory odcinające umożliwiają tworzenie szerokiej gamy różnych konfiguracji rur szeregowych, równoległych i mieszanych bez opróżniania systemu. Przepływ do sieci i przepływ z sieci na każdym wyjściu można indywidualnie regulować, aby zmienić charakterystykę systemu.
Wszystkie przezroczyste akrylowe rury testowe są montowane za pomocą złączki gwintowanej z uszczelnieniem typu „O”, które umożliwiają zmianę położenia rur o różnych średnicach bez użycia narzędzi.
Samouszczelniające szybkozłączki w strategicznych punktach sieci umożliwiają szybkie podłączenie cyfrowego, ręcznego miernika ciśnienia, umożliwiając pomiar odpowiedniej różnicy ciśnień.
Przepływ wypływający z dowolnego z wyjść sieci jest mierzony za pomocą miernika objętości wbudowanego w stanowisko hydrauliczne F1-10.
2. Specyfikacja zamówienia
Zaprojektowane specjalnie, aby umożliwić budowę szerokiej gamy różnych układów rurociągów (sieci).
Sieć rurociągów zamontowana na wolnostojącej ramie wsporczej do użytku ze stołem hydraulicznym F1-10.
Przezroczyste akrylowe rury testowe mają długość 0,70 m i średnicę wewnętrzną 1 x 6 mm, 2 x 9 mm, 1 x 10 mm, 1 x 14 mm.
Zawiera ręczny elektroniczny miernik ciśnienia z samouszczelniającymi szybkozłączkami do sieci rurociągów.
Przepływy do i z odpowiedniej sieci można regulować indywidualnie.
