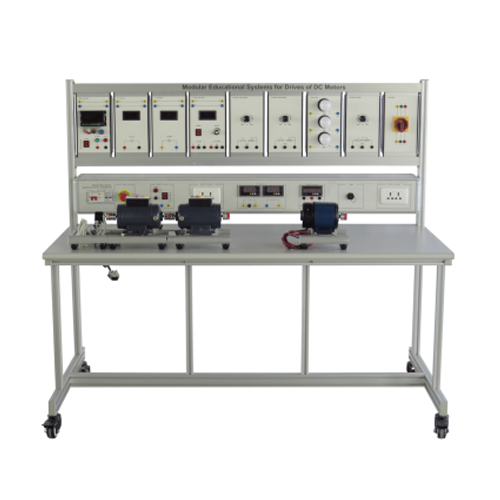

ZE3429 Modułowe systemy edukacyjne do napędów silników prądu stałego Sprzęt edukacyjny do szkół Stół warsztatowy Sprzęt do szkoleń elektrycznychI. Opis produktu
1.1 Opis ogólny
Niniejsze urządzenie szkoleniowe zawiera różne typy silników i przemysłowych komponentów sterujących. Poprzez odpowiednie eksperymenty studenci mogą zapoznać się z charakterystyką działania trójfazowych silników prądu przemiennego oraz metodami wykorzystania różnych przemysłowych komponentów sterujących, opanować zasady i metody sterowania oraz rozwinąć odpowiednią wiedzę i umiejętności, przydatne w nauczaniu i ocenie umiejętności w pokrewnych kierunkach w wyższych szkołach zawodowych, kolegiach, średnich szkołach zawodowych i technikach.
1.2 Cechy
(1) Platforma szkoleniowa wykorzystuje aluminiową konstrukcję ramową z profili słupowych, która jest prosta i elegancka. Spód jest wyposażony w uniwersalne koła, które można elastycznie przesuwać, a wysokość można indywidualnie regulować w zależności od warunków gruntowych. Przyrząd pomiarowy i zasilacz są zamontowane we wbudowanej, zintegrowanej obudowie, która jest łatwa w obsłudze i odporna na uszkodzenia.
(2) Różne typy silników są w pełni wyposażone i mogą być używane w połączeniu.
(3) Połączenie oprogramowania i sprzętu pozwala na uzupełnienie treści szkoleniowych z różnych przedmiotów.
(4) Platforma szkoleniowa posiada dobry system zabezpieczeń.
II. Parametry wydajności
Zasilanie wejściowe: Pojedyncze AC220 V ±10% 50 Hz
Waga: ＜250 kg
Warunki pracy: Temperatura otoczenia -10°C ～ +40°C Wilgotność względna <85% (25°C)
Wymiary: 1600 mm × 400 mm × 1400 mm
Moc urządzenia: <2 kVA
III. Lista komponentów i szczegółowe wprowadzenie
3.1 Część główna
Numer Nazwa
1 Część skrzynki wiszącej
2 Część skrzynki zasilającej
3 Silnik bocznikowy DC i enkoder
4 Silnik sprzężony DC
5 DC
6 Biurko
3.2 Część skrzynki zasilającej
Numer Nazwa
1 Wyłącznik automatyczny 2P i bezpiecznik z zabezpieczeniem upływowym
2 Przycisk awaryjny
3 Zasilacz sterujący AC 220V z lampką kontrolną
4 Gniazdo sześciootworowe AC 220V
5 Woltomierz i amperomierz AC
6 Obrotomierz silnika
7 Port komunikacyjny USB
8 Gniazdo sześciootworowe AC 220V
3.3 Lista konfiguracji sprzętu
Numer Nazwa Ilość
Komponent 1 Moduł napędu silnika 1 szt.
Komponent 2 Moduł woltomierza DC 1 szt.
Komponent 3 Moduł woltomierza AC 1 szt.
Komponent 4 Moduł wyjściowy DC 220V DC0-220V 1 szt.
Komponent 5 Moduł regulowanej rezystancji 3 szt.
Komponent 6 Skrzynka wisząca obciążenia 1 szt.
Komponent 7 Przełącznik obciążenia 1 szt.
Komponent 8 Silnik bocznikowy DC, silnik DC sprzężony 1 szt.
Komponent 9 Silnik DC i enkoder 1 szt.
3.4 Akcesoria
Numer Nazwa Ilość
1 Czarny przewód bezpieczeństwa 4 mm 5 szt.
2 Niebieski przewód bezpieczeństwa 4 mm 10 szt.
3 Czerwony przewód bezpieczeństwa 4 mm 5 szt.
4 Żółty przewód bezpieczeństwa 4 mm 10 szt.
5 Zielony przewód bezpieczeństwa 4 mm 5 szt.
6 Dwukolorowy przewód bezpieczeństwa 4 mm 5 szt.
6 Kabel komunikacyjny USB 1 szt.
7 Płyta z oprogramowaniem 1 szt.
8 Bezpiecznik 0,5 A 5*20 3 szt.
9 Bezpiecznik 3 A 5*20 3 szt.
10 Bezpiecznik 10 A 5*20 2 szt.
11 Bezpiecznik 5 A 5*20 3 szt.
IV. Treść eksperymentu
Eksperyment 1: Eksperyment z połączeniem obwodu sterowania silnikiem prądu stałego z wzbudzeniem bocznikowym
Eksperyment 2: Eksperyment z połączeniem obwodu sterowania silnikiem prądu stałego z wzbudzeniem złożonym
Eksperyment 3: Eksperyment z wytwarzaniem mocy silnika prądu stałego z wzbudzeniem bocznikowym i generatora prądu stałego ze wzbudzeniem złożonym
Eksperyment 4: Eksperyment z wytwarzaniem mocy silnika prądu stałego ze wzbudzeniem złożonym i generatora prądu stałego ze wzbudzeniem bocznikowym
Eksperyment 5: Eksperyment z wytwarzaniem mocy silnika prądu stałego z generatorem prądu stałego ze wzbudzeniem bocznikowym
Eksperyment 6: Eksperyment z wytwarzaniem mocy generatora ze wzbudzeniem bocznikowym i obciążeniem
Eksperyment 7: Eksperyment z wykorzystaniem oprogramowania
Eksperyment 8: Eksperyment z eksportem danych oprogramowania
