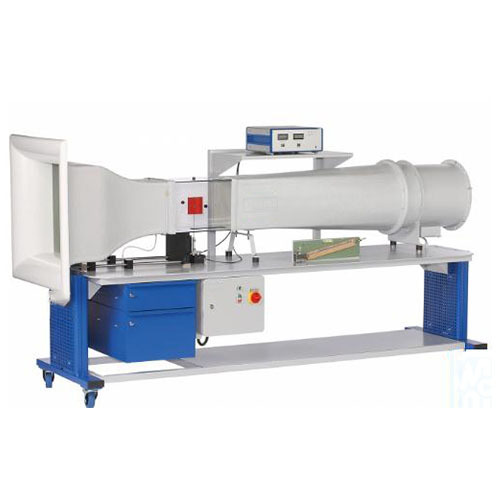

SR-HM170 Sprzęt szkoleniowy do inżynierii płynów w tunelach aerodynamicznych Sprzęt dydaktyczny1. Opis
Tunel aerodynamiczny to klasyczny system eksperymentalny do badań przepływu aerodynamicznego. Badany model pozostaje w spoczynku, podczas gdy medium jest wprawiane w ruch, generując w ten sposób pożądany przepływ wokół modelu.
SR-HM170 to otwarty tunel aerodynamiczny typu „Eiffel”, służący do demonstracji i pomiaru właściwości aerodynamicznych różnych modeli. W tym celu powietrze jest zasysane z otoczenia i przyspieszane. Powietrze opływa model, taki jak profil aerodynamiczny, w sekcji pomiarowej. Następnie powietrze jest wyhamowywane w dyfuzorze i tłoczone z powrotem na zewnątrz przez wentylator.
Starannie zaprojektowany kontur dyszy i prostownica przepływu zapewniają równomierny rozkład prędkości z niewielkimi turbulencjami w zamkniętej sekcji pomiarowej. Przekrój poprzeczny przepływu w sekcji pomiarowej ma kształt kwadratu. Wbudowany wentylator osiowy z układem łopatek kierujących wylotem i napędem o zmiennej prędkości charakteryzuje się energooszczędną pracą przy wysokiej sprawności. W tym otwartym tunelu aerodynamicznym można osiągnąć prędkość powietrza do 28 m/s. Trenażer jest wyposażony w elektroniczny dwukomponentowy czujnik siły. Siła nośna i opór są wykrywane i wyświetlane cyfrowo. Prędkość powietrza w części pomiarowej jest wyświetlana na manometrze rurowym z pochyloną rurką. Do pomiaru rozkładu ciśnienia na ciałach zalecane są manometry rurowe SR-HM 170.50 lub elektroniczny pomiar ciśnienia HM 170.55.
Za pomocą systemu akwizycji danych SR-HM 170.60, zmierzone wartości prędkości, sił, momentu, przemieszczenia/kąta i różnicy ciśnień można przesłać do komputera PC, gdzie można je analizować za pomocą oprogramowania. Cena nie obejmuje komputera PC.
Luksusowe akcesoria umożliwiają różnorodne eksperymenty, na przykład pomiary siły nośnej, rozkładu ciśnienia, analizę warstwy granicznej lub wizualizację linii prądu.
2. Specyfikacja
Eksperymenty z dziedziny aerodynamiki i mechaniki płynów w tunelu aerodynamicznym typu „Eiffel”
Szeroki wybór dostępnych akcesoriów
Przezroczysta, zamknięta sekcja pomiarowa
Kontur wlotu, dysza i dyfuzor wykonane z tworzywa wzmacnianego włóknem szklanym (GRP)
Silnik wentylatora o zmiennej prędkości obrotowej zapewniający energooszczędną pracę
Prostownica przepływu zmniejsza turbulencje
Manometr z pochyloną rurką do wyświetlania prędkości powietrza
Elektroniczny dwuskładnikowy czujnik siły do pomiaru siły oporu i siły nośnej
Cyfrowy wyświetlacz siły oporu i siły nośnej na wzmacniaczu pomiarowym
Wyświetlacz kąta na skali
Opcjonalnie: wyświetlanie zmierzonych wartości prędkości, sił, momentu, przemieszczenia/kąta i różnicy ciśnień za pomocą systemu akwizycji danych SR-HM 170.60
3. Dane techniczne
Przekrój pomiarowy
Przekrój przepływu szer. x wys.: 292 x 292 mm
Długość: 420 mm
Prędkość wiatru: 3,1…28 m/s
Wentylator osiowy
Pobór mocy: 2,2 kW
Zakresy pomiarowe
Siła:
Siła nośna: ±4 N
Opór: ±4 N
Prędkość: 3,1…28 m/s
Kąt: ±180°
230 V, 50 Hz, 1 faza
230 V, 60 Hz, 1 faza; 230 V, 60 Hz, 3 fazy
Opcjonalnie UL/CSA
