SR1014 Zasada działania turbiny Francisa Sprzęt szkoleniowy do inżynierii płynów Sprzęt dydaktycznyI. Przegląd produktu
1.1 Przegląd
Turbina Francisa, znana również jako turbina przeciwnaporowa, jest jedną z powszechnie stosowanych turbin. Turbina wodna to maszyna energetyczna, która przetwarza energię przepływu wody na energię mechaniczną wirowania. Należy do maszyn przepływowych w maszynach przepływowych. Zasada działania turbiny udarowej polega na zespawaniu dwóch lub więcej zakrzywionych rur wylotowych wody do dolnego końca stożkowego cylindra. Stożkowy cylinder może swobodnie obracać się wokół centralnej osi pionowej i napełniać się wodą. Wypływ wody z dolnego końca zakrzywionej rury powoduje przyspieszenie wzdłuż kierunku przepływu wody. Zgodnie z trzecią zasadą dynamiki Newtona, siła oddziaływania wody działa na zakrzywioną rurę. Cylinder obraca się wokół osi pionowej pod działaniem siły reakcji przepływającej wody, aż do wyczerpania się wody w cylindrze.
1.2 Cechy
(1) Obudowa turbiny wykonana jest ze stopu aluminium, a jej przednia część z maski akrylowej, która umożliwia bezpośrednią obserwację wewnętrznej struktury turbiny i trajektorii przepływu wody w turbinie.
(2) Może bezpośrednio obciążać wirnik turbiny i odczytywać dane dotyczące obciążenia bezpośrednio za pomocą czujnika naprężenia.
(3) Kąt nachylenia łopatek kierowniczych turbiny można regulować bezpośrednio, aby uzyskać prędkość obrotową turbiny przy różnych stopniach otwarcia i zamknięcia.
II. Parametry wydajności
(1) Parametry pompy wodnej: wybierz moc ≥700 W, wysokość podnoszenia powyżej 30 metrów i wydajność powyżej 3 m³/h.
(2) Wymiary: 400 mm × 400 mm × 550 mm
(3) Waga: ≤19 kg
(4) Kąt regulacji łopatki kierowniczej: ≈20°
III. Skład produktu

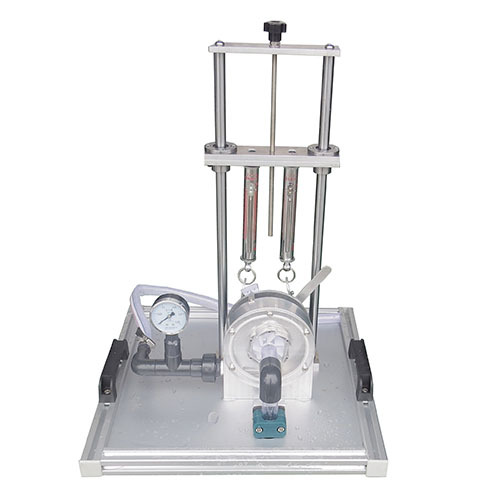

1. Wlot wody
2. Manometr
3. Śruba regulacji naprężenia
4. Dynamometr
5. Uchwyt regulacji łopatki kierowniczej
6. Łopatka kierownicza
7. Otwór upustowy ciśnienia
8. Wylot wody
