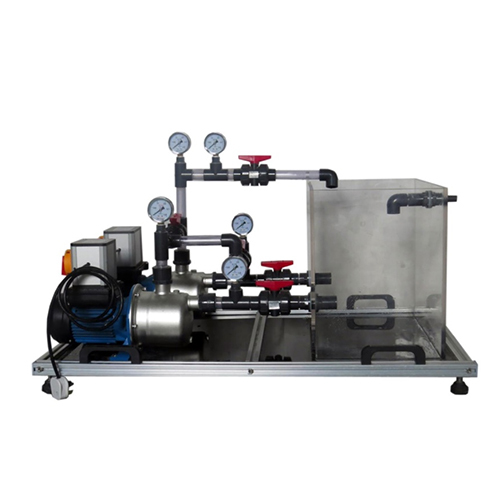

ZF1452 Trener eksperymentalny z pompami równoległymi Sprzęt dydaktyczny Sprzęt do edukacji zawodowej Sprzęt laboratoryjny do mechaniki płynów

1 Opis produktu
1.1 Przegląd
Dzięki szkoleniom i nauczaniu zapoznasz się z problemami przepływu i wysokości podnoszenia w połączeniach szeregowych i równoległych, gdy silniki pracują. Możesz intuicyjnie obserwować wysokość podnoszenia pomp połączonych szeregowo, wielkość przepływu podczas połączenia równoległego oraz opanować plan zmiany przepływu i wysokości podnoszenia.
1.2 Cechy
(1) Urządzenie eksperymentalne wykorzystuje aluminiową konstrukcję profilową o prostej konstrukcji i dużej nośności.
(2) Zbiornik na wodę wykonany jest z przezroczystego materiału, co pozwala na bezpośrednią obserwację przepływu lub wysokości podnoszenia w zbiorniku.

2 Parametry wydajności
(1) Wymiary: 560 mm*600 mm*1000 mm
(2) Pojemność całkowita: <20 l
(3) Waga: <20 kg
(4) Warunki pracy: temperatura otoczenia -10°C～+40°C
(5) Zasilanie: jednofazowy układ trójprzewodowy 220 V ±10% 50 Hz
3 Treści szkoleniowe możliwe do zrealizowania
Szeregowe i równoległe łączenie pomp
1. Cel eksperymentu
1. Poprawa percepcyjnego zrozumienia warunków pracy i charakterystyk pomp odśrodkowych w połączeniu równoległym i szeregowym.
2. Narysuj krzywą pracy pojedynczej pompy oraz całkowitą krzywą charakterystyki dwóch pomp w połączeniu równoległym i szeregowym.
2. Zasada eksperymentu
W rzeczywistej produkcji czasami pojedyncza pompa nie jest w stanie spełnić wymagań produkcyjnych i wymagane jest kilka operacji łączonych. Istnieją dwa sposoby łączenia: szeregowe i równoległe. Poniższa dyskusja dotyczy łącznego działania wielu pomp o tej samej wydajności. Podstawową ideą jest to, że niezależnie od tego, jak wiele pomp zostanie połączonych, wszystkie można traktować jako jedną pompę, dlatego konieczne jest znalezienie charakterystyki połączonej pompy.
