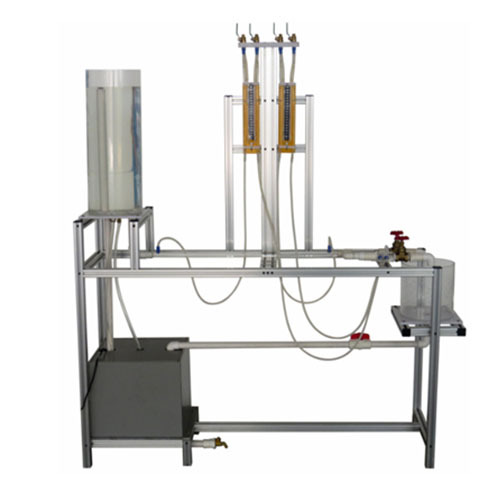

Rury Tarcie płynów Metoda Venturiego Hydrauliczne stanowisko szkoleniowe Inżynieria płynów Sprzęt dydaktyczny Sprzęt dydaktyczny

ZM2142 Rury Tarcie płynów Metoda Venturiego Hydrauliczne stanowisko szkoleniowe Inżynieria płynów Sprzęt dydaktyczny Sprzęt dydaktyczny
1 Opis produktu
1.1 Opis
System sprzętu szkoleniowego symuluje pomiar jednokierunkowego oporu rurociągu oraz zasadę i działanie przepływomierza Venturiego, a także umożliwia studentom zdobycie podstawowej, bezpośredniej wiedzy na temat jednokierunkowego oporu rurociągu i przepływomierza Venturiego. Urządzenie jest wyposażone w zbiornik na wodę magazynującą, zbiornik na wodę doświadczalną i zbiornik dozujący. Rurociąg doświadczalny jest przezroczysty, a sprzętem pomiarowym jest manometr różnicowy typu U. Przebieg eksperymentu jest przejrzysty, a studentom łatwo go obsługiwać i zrozumieć. Urządzenie może przeszkolić studentów w zakresie odpowiedniej wiedzy i umiejętności, a także nadaje się do nauczania i doskonalenia umiejętności w pokrewnych kierunkach, takich jak szkoły zawodowe, szkoły techniczne itp.
1.2 Cechy
(1) Stanowisko szkoleniowe wykorzystuje aluminiową ramę. Zbiornik na wodę doświadczalną i zbiornik dozujący są przezroczyste, dzięki czemu studenci mogą wyraźnie obserwować zmiany poziomu cieczy w trakcie eksperymentu.
(2) Sprzęt jest wyposażony w 2 niezależne manometry różnicowe typu U, które służą do pomiaru parametrów eksperymentalnych, takich jak rezystancja jednokierunkowa rurociągu i przepływomierz Venturiego. Można je łączyć z wieloma zaworami regulacyjnymi, aby uzyskać więcej informacji dotyczących pomiarów.
(3) Rurociąg eksperymentalny jest podzielony na odgałęzienie rezystancji jednokierunkowej i odgałęzienie przepływomierza Venturiego. Są one sterowane oddzielnie zaworem, co ułatwia obsługę. Przewód do manometru różnicowego typu U jest przezroczysty, co pozwala na wyraźną obserwację zmian poziomu cieczy.
(4) Konstrukcja stanowiska szkoleniowego jest stabilna i niezawodna oraz łatwa do przenoszenia.

2 Parametry wydajności
(1) Zbiornik na wodę magazynową: wymiary całkowite 330 x 330 x 300 mm (dł. x szer. x wys.), pojemność 30 l wody.
(2) Zbiornik na wodę eksperymentalną: przezroczysta, okrągła konstrukcja akrylowa, wyraźnie widoczna zmiana poziomu cieczy, wymiary całkowite 200 x 520 mm (śr. x wys.), pojemność 15 l wody.
(3) Zbiornik dozujący: przezroczysta, okrągła konstrukcja akrylowa, wyraźnie widoczna zmiana poziomu cieczy, wymiary całkowite 200 x 200 mm (śr. x wys.).
(4) Parametry pompy wodnej: zasilanie jednofazowe AC 220 V, przepływ 10 l/min.
(5) Aluminiowa konstrukcja ramowa, wymiary całkowite 1400 x 400 x 1500 mm (dł. x szer. x wys.).
(6) Środowisko pracy: temperatura -10 ～ +40 ℃, temperatura ≤ 80 ℃, powietrze otoczenia: bez substancji żrących, gazów palnych i dużej ilości pyłu przewodzącego prąd elektryczny.
(7) Zasilanie:
Pobór mocy: ≤ 300 W
Zasilanie robocze: AC220 ± 5%
Zasilanie: jednofazowe AC220 ± 5%, 50 Hz
Tryb pracy: ciągły
