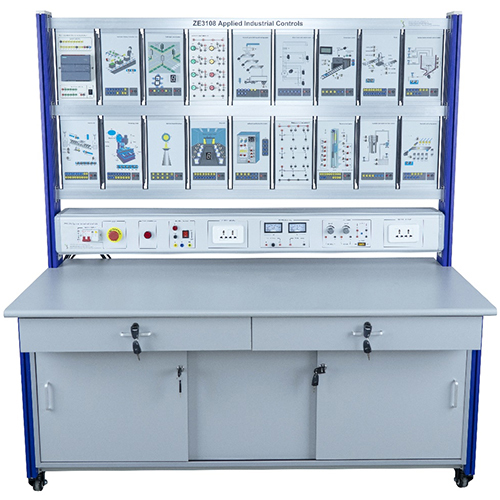

ZE3108 Trener PLC, szkolny sprzęt edukacyjny, warsztat trenera zawodowego, sprzęt do szkoleń elektrycznych1. Wprowadzenie do produktu
1.1 Przegląd produktu
Niniejsze urządzenie szkoleniowe to kompleksowe narzędzie dydaktyczne, które integruje sterownik PLC Siemens S7-1200 i wiele modułów symulacji szkoleniowej. Jego celem jest umożliwienie studentom dogłębnego zrozumienia i opanowania podstawowych metod użytkowania, umiejętności programowania oraz obsługi oprogramowania sterownika PLC S7-1200 poprzez serię specjalnie zaprojektowanych eksperymentów. Urządzenie to nadaje się nie tylko do praktycznego nauczania elektroniki, elektryki, automatyki i pokrewnych kierunków w wyższych szkołach zawodowych i technicznych, szkołach policealnych, średnich szkołach zawodowych i technicznych oraz szkołach technicznych, ale także do szkolenia i oceny umiejętności zawodowych. Dzięki tym eksperymentom studenci mogą poszerzyć swoją wiedzę teoretyczną i praktyczne umiejętności obsługi, budując solidne podstawy do przyszłego zatrudnienia i pracy.
1.2 Cechy produktu
(1) Konstrukcja: Platforma szkoleniowa wykorzystuje aluminiową ramę słupową, która jest nie tylko stabilna i trwała, ale także wygodna dla studentów podczas przeprowadzania eksperymentów. Wszystkie przyrządy pomiarowe i zasilacze szkoleniowe są wbudowane w platformę szkoleniową i zintegrowane, co sprawia, że cały system szkoleniowy jest schludny i wydajny. Układy i urządzenia eksperymentalne są połączone w formie wiszących pudełek. Urządzenia można elastycznie dopasowywać, co ułatwia studentom szybką wymianę i łączenie ich w zależności od potrzeb eksperymentalnych. Jednocześnie taka konstrukcja znacznie zmniejsza ryzyko uszkodzenia sprzętu.
(2) Funkcja eksperymentalna: Konfiguracja układów i urządzeń eksperymentalnych jest bardzo kompletna i może być wykorzystywana w połączeniu w celu uzupełnienia treści praktycznych zajęć z różnych przedmiotów. Oznacza to, że studenci mogą symulować różne scenariusze sterowania przemysłowego poprzez różne kombinacje, takie jak automatyczne linie produkcyjne do pakowania, sterowanie sygnalizacją świetlną, automatyczne podawanie i załadunek itp. Taka wielofunkcyjna wisząca puszka znacznie wzbogaca treść nauczania i pomaga studentom zrozumieć zasady działania złożonych systemów.
(3) Bezpieczeństwo: Bezpieczeństwo zawsze było priorytetem przy projektowaniu sprzętu do ćwiczeń praktycznych. Ta platforma do ćwiczeń praktycznych jest wyposażona w solidny system zabezpieczeń, w tym przyciski zatrzymania awaryjnego, zabezpieczenie przed przeciążeniem, zabezpieczenie przed zwarciem i inne liczne środki bezpieczeństwa, aby zapewnić bezpieczeństwo studentów podczas eksperymentu. Ponadto, warunki pracy urządzenia obejmują zakres temperatury otoczenia i wilgotności względnej, co zapewnia stabilną pracę urządzenia w normalnych warunkach pracy.
Podsumowując, ten zestaw praktycznego sprzętu szkoleniowego zapewnia studentom idealną platformę do nauki i ćwiczeń dzięki elastycznej konstrukcji, wszechstronnej konfiguracji funkcjonalnej i doskonałym parametrom bezpieczeństwa, umożliwiając im opanowanie i zastosowanie technologii sterowania PLC w bezpiecznym środowisku.
2. Specyfikacja techniczna
2.1 Parametry techniczne
Zasilanie robocze: Jednofazowe, trójprzewodowe, 220 V ± 10%, 50 Hz
Temperatura otoczenia: -10°C ～ +40°C
Wilgotność otoczenia: ＜85% （25°C）
2.2 Wymiary i waga:
Wymiary urządzenia: 1780 mm × 700 mm × 1300 mm
Waga: 150 kg
3. Nazwy i funkcje komponentów produktu
3.1 Korpus główny
NR Nazwa Ilość 1 Moduł eksperymentalnego pudełka wiszącego 18
2 Pudełko zasilające 1
3 Stół treningowy 1
3.2 Część pudełka zasilającego
NR Nazwa Ilość
1 Wyłącznik automatyczny 1
2 Wyłącznik awaryjny 1
3 Kontrolka zasilania 1
4 Jednostka wyjściowa AC 220 V 1
5 Gniazdo AC 220 V typu europejskiego 6 gniazd 2
6 Amperomierz DC 1
7 Woltomierz DC 1
8 Regulator DC 1
3.3 Akcesoria
NR Nazwa Ilość
1 Czerwony kabel bezpieczeństwa 2 mm 10
2 Czarny kabel bezpieczeństwa 2 mm 10
3 Niebieski kabel bezpieczeństwa 2 mm 10
4 Żółty kabel bezpieczeństwa 2 mm 10
5 Kabel sieciowy 1
6 Bezpiecznik 3 mA 3
7 Bezpiecznik 10 A 3
8 USB 1
9 Multimetr 1
4. Lista eksperymentów
(1) Eksperyment z pomiarem Power Box
(2) Eksperyment z symulacją automatycznej linii produkcyjnej pakowania
(3) Eksperyment z symulacją sygnalizacji świetlnej
(4) Eksperyment z symulacją automatycznego podawania i załadunku materiału
(5) Eksperyment z symulacją sterowania silnikiem
(6) Eksperyment z symulacją kontroli temperatury
(7) Eksperyment z symulacją robota
(8) Eksperyment z symulacją mieszania wielu cieczy
(9) Eksperyment z symulacją sterowania automatycznym sortowaniem poczty
(10) Eksperyment z symulacją poziomu wody w wieży ciśnień
(11) Eksperyment z symulacją windy
(12) Symulacja automatu vendingowego Eksperyment
(13) Eksperyment z symulacją brzęczyka
(14) Eksperyment z symulacją oświetlenia wieży Sky Tower
(15) Eksperyment z symulacją sterowania centrum obróbkowego
(16) Eksperyment z symulacją układu sterowania wózka transportowego
(17) Eksperyment z wykorzystaniem modułu przekaźnikowego i modułu wejściowego przycisków
