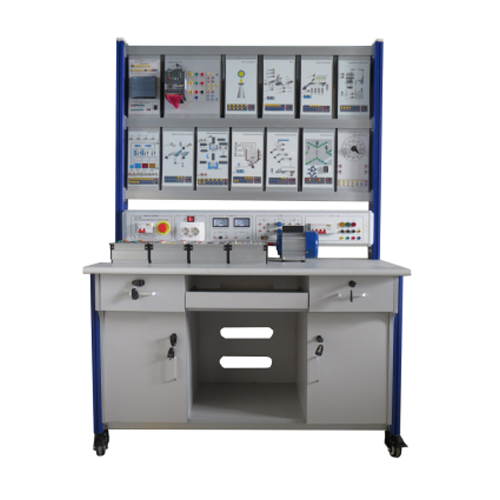

Stół warsztatowy do szkoleń PLC ZE3108A z falownikiem Sprzęt szkolny Stół warsztatowy do szkoleń elektrycznych Sprzęt szkoleniowy1 Przegląd produktu
1.1 Przegląd
To urządzenie szkoleniowe zawiera sterownik PLC Siemens 1200, moduł symulacji szkoleniowej i inne obiekty sterujące. Poprzez powiązane eksperymenty można zapoznać się z podstawowymi metodami użytkowania i programowania sterownika PLC S7-1200 oraz obsługą oprogramowania. Rozwijanie wiedzy i umiejętności studentów, przydatnych w nauczaniu i ocenie umiejętności w pokrewnych kierunkach w wyższych szkołach zawodowych, kolegiach, szkołach zawodowych i technikach.
1.2 Cechy
(1) Platforma szkoleniowa wykorzystuje aluminiową konstrukcję ramy słupowej, przyrząd pomiarowy i zasilacz szkoleniowy są zintegrowane i zainstalowane, a obwód szkoleniowy i komponenty są umieszczone w wiszącej obudowie. Urządzenia są elastyczne, wygodne w użyciu i odporne na uszkodzenia.
(2) Obwody i urządzenia eksperymentalne są w pełni wyposażone i mogą być używane w połączeniu, aby uzupełnić treści szkoleniowe różnych kursów.
(3) Platforma szkoleniowa posiada dobry system bezpieczeństwa.
2 Parametry wydajności
(1) Moc wejściowa: trójfazowy system pięcioprzewodowy 380 V ± 10% 50 Hz
(2) Wymiary: 1575 mm × 680 mm × 835 mm
(3) Moc całego urządzenia: <1 kVA
(4) Waga: <100 kg
(5) Warunki pracy: temperatura otoczenia -10°C ～ +40°C, wilgotność względna <85% (25°C)
3 Skład produktu
3.1 Panel sterowania
3.2 Stół treningowy
3.3 Konfiguracja panelu sterowania
(1) Trójfazowy system czteroprzewodowy, wejście zasilania, sterowane wyłącznikiem różnicowoprądowym, wyposażony w przycisk zatrzymania awaryjnego. W nagłych wypadkach należy nacisnąć przycisk zatrzymania awaryjnego i wyłącznik, aby odciąć zasilanie.
(2) Woltomierz i amperomierz do wskazywania napięcia wyjściowego, wyposażone w generatory sygnału 0-10 V i 4-20 mA. (3) Wyposażony w lampkę kontrolną zasilania, gniazdo wyjściowe zasilania i zacisk wyjściowy zasilania typu bezpieczeństwa.
(4) Wbudowany zasilacz prądu przemiennego z funkcją zabezpieczenia przed zwarciem.
3.4 Moduł skrzynki wiszącej
Schemat modułu skrzynki wiszącej
3.5 Urządzenia pomocnicze
(1) 1 skrzynka wisząca sterownika PLC S7-1200
(2) Jedna symulowana skrzynka wisząca oświetlenia wieży
(3) Jedna symulowana skrzynka wisząca do automatycznego podawania i załadunku
(4) 1 symulowana skrzynka wisząca do kontroli poziomu wody w wieży ciśnień
(5) 1 symulowana skrzynka wisząca manipulatora
(6) Jedna symulowana skrzynka wisząca z mieszanką wielu cieczy
(7) Jedna symulowana skrzynka wisząca do sortowania poczty
(8) 1 symulowana skrzynka wisząca automatycznej walcowni
(9) Jedna symulowana skrzynka wisząca do eksperymentu z windą
(10) 1 symulowana skrzynka wisząca do eksperymentu z sygnalizacją świetlną
(11) 1 symulowana skrzynka wisząca automatycznej maszyny formującej
(12) 1 symulowana skrzynka wisząca na linii produkcyjnej automatycznego galwanizera
(13) 1 symulowana skrzynka wisząca automatycznej pralki
(14) 1 skrzynka wisząca modułu silnika krokowego
(15) 1 skrzynka wisząca falownika
(16) 1 skrzynka do zawieszania przycisków
(17) Jedna skrzynka do zawieszania przekaźników
(18) 1 silnik
(19) Linia testowa K2
(20) Linia testowa K4
(20) 1 multimetr cyfrowy
(21) 1 zestaw narzędzi elektrycznych
(22) 1 kabel sieciowy
4 osoby mogą ukończyć materiał szkoleniowy
(1) Szkolenie symulacyjne oświetlenia wieży ciśnień
(2) Szkolenie symulacyjne automatycznego podawania i załadunku
(3) Szkolenie symulacyjne wieży ciśnień
(4) Szkolenie symulacyjne manipulatora
(5) Szkolenie z falownika
(6) Szkolenie symulacyjne mieszania wielu cieczy
(7) Szkolenie symulacyjne sortowania poczty
(8) Szkolenie symulacyjne automatycznej walcowni
(9) Szkolenie symulacyjne windy
(10) Szkolenie symulacyjne sygnalizacji świetlnej
(11) Szkolenie symulacyjne automatycznej maszyny do formowania
(12) Szkolenie symulacyjne automatycznej linii produkcyjnej do galwanizacji
(13) Szkolenie symulacyjne automatycznej pralki
(14) Szkolenie symulacyjne silnika krokowego
(15) Szkolenie eksperymentalne z falownikiem
