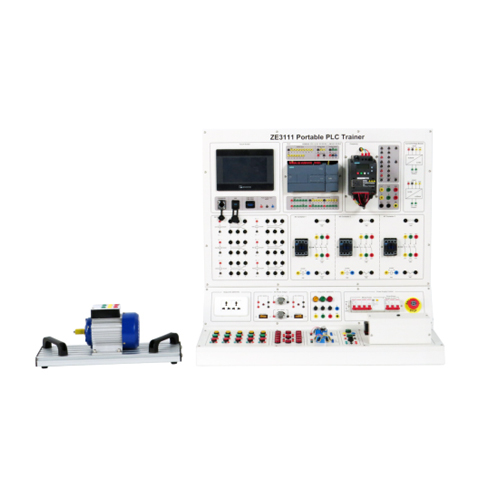

ZE3111A Przenośny trener PLC Szkolny sprzęt edukacyjny Trener zawodowy Stół warsztatowy Sprzęt do szkolenia elektrycznego1. Wprowadzenie do produktu
1.1 Opis produktu
Produkt składa się z ekranu dotykowego, modułu PLC, przetwornicy częstotliwości, przekaźnika pośredniczącego, stycznika prądu przemiennego, przetwornika temperatury, silnika itp. Umożliwia symulację procesu działania systemu PLC, dzięki czemu studenci mają wstępne i intuicyjne zrozumienie sterowania PLC i przetwornicy częstotliwości, a także rozwijają odpowiednią wiedzę i umiejętności. Nadaje się do nauczania i oceny umiejętności w pokrewnych kierunkach w wyższych szkołach zawodowych, szkołach policealnych, średnich szkołach zawodowych i technikach.
1.2 Cechy produktu
1. Urządzenie posiada konstrukcję z blachy stalowej, na której zamontowane są przyrządy pomiarowe i moduły obciążeniowe. Zasilacz do ćwiczeń jest wbudowany i zintegrowany. Każde urządzenie jest elastyczne, łatwe w obsłudze i odporne na uszkodzenia.
2. Układy i urządzenia eksperymentalne są kompletne i mogą być używane w połączeniu, aby uzupełnić treści szkoleniowe różnych kursów.
3. Urządzenie posiada dobry system bezpieczeństwa. 2. Dane techniczne
2.1 Parametry techniczne
Zasilanie urządzenia: AC 110 V
Siemens: 6ES7, 215-1HG40-0XB0, CPU 1215C DC/DC/RLY
Siemens: 6ES7, 223-1PH32-0XB0, SM1223DI 8×24VDC, DQ 8×RLY
Przetwornik temperatury (4-20 mA): pt100, zasilanie DC24V, -50-150°C
Przetwornik temperatury (0-10 V): pt100, zasilanie DC24V, -50-150°C
Trójfazowy silnik asynchroniczny klatkowy: △/Y napięcie: 380/660 V, 60 Hz, 1500 obr./min, 180 W
2.2 Wymiary i Waga
Wymiary: 870 mm × 470 mm × 900 mm
Waga: ＜61 kg
3. Nazwy komponentów produktu i opis funkcji
3.1 Korpus główny produktu
Lp. Nazwa
1 Silnik
2 Korpus urządzenia
3.2 Część elektryczna produktu
Lp. Nazwa
1 Moduł ekranu dotykowego
2 Moduł PLC
3 Moduł falownika
4 Wejście modułu prądowego i napięciowego
5 Przekaźnik pośredniczący
6 Stycznik prądu przemiennego
7 Gniazdo
8 Wyjście prądu stałego
9 Moduł wyjściowy mocy
10 Moduł wyłącznika
11 Moduł przycisku
12 Moduł wskaźnika
13 Moduł przetwornika temperatury
14 Moduł grzewczy
3.3 Akcesoria produktu
Lp. Nazwa
1 Przewód elektryczny bezpieczeństwa 4 mm (czerwony)
2 Przewód elektryczny bezpieczeństwa 4 mm (czerwony)
3 Przewód elektryczny bezpieczeństwa 4 mm (czerwony)
4 Przewód elektryczny bezpieczeństwa 4 mm (czerwony)
5 Przewód elektryczny bezpieczeństwa 4 mm (czerwony)
6 Przewód elektryczny bezpieczeństwa 4 mm (czerwony)
7 Przewód elektryczny bezpieczeństwa 2 mm (czerwony)
8 Przewód elektryczny bezpieczeństwa 2 mm (czerwony)
9 Przewód elektryczny bezpieczeństwa 2 mm (czerwony)
10 Przewód elektryczny bezpieczeństwa 2 mm (czerwony)
11 Przewód elektryczny bezpieczeństwa 2 mm (czerwony)
12 Wtyczka przemysłowa wodoodporna (żeńska)
13 Czujnik temperatury
14 Przewód USB do transmisji danych
15 Przewód sieciowy
16 Pamięć USB
4. Lista konfiguracji produktu
Lp. Nazwa Ilość
1 Ekran dotykowy 1
2 Port Ethernet 1
3 Port USB 1
4 RS232/RS485 1
5 Sterownik PLC 1
6 Moduł rozszerzeń PLC 1
7 Falownik 1
8 4-20 mA do 0-10 V 1
9 0-10 V do 4-20 mA 1
10 Przekaźnik pośredni 6
11 Stycznik prądu przemiennego 3
12 Gniazdo 1
13 Regulowane wyjście 24 V 0-10 V 1
14 Regulowane wyjście 24 V 4-20 mA 1
15 Lampka kontrolna 18
16 Wyłącznik automatyczny 2
17 Pokrętło zatrzymania awaryjnego 1
18 Przycisk 15
19 Nadajnik temperatury (0-10 V) 1
20 Nadajnik temperatury (4-20 mA) 1
21 Pokrętło 1
6. Lista eksperymentów edukacyjnych
(1) Moduł PLC i przycisk sterujący prędkością silnika za pomocą falownika
(2) Moduł PLC i przycisk sterujący obrotami silnika do przodu i do tyłu za pomocą stycznika
(3) Pojedynczy test czujnika temperatury
(4) Eksperyment z regulatorem PID
