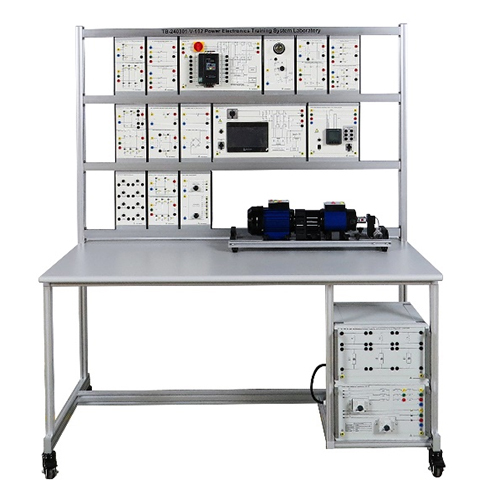

TB-240301-V-102 System szkoleniowy z elektroniki mocy, laboratorium, stanowisko szkoleniowe, sprzęt do kształcenia zawodowego, sprzęt do szkolenia elektrycznego1. Wprowadzenie do produktu
1.1 Opis produktu
To urządzenie elektroniki mocy jest narzędziem dydaktycznym przeznaczonym do celów edukacyjnych, wykorzystywanym głównie do nauczania eksperymentalnego przedmiotów szkolnych. Ma formę wiszącego modułu, który ułatwia studentom przeprowadzanie różnych eksperymentów z elektroniką mocy. Urządzenie może sprostać potrzebom różnych eksperymentów z elektroniką mocy, pomagając studentom lepiej zrozumieć i opanować wiedzę z zakresu elektroniki mocy.
1.2 Cechy produktu
1. Modułowa konstrukcja: Zastosowano moduł wiszącego modułu, który ułatwia studentom szybkie budowanie obwodów eksperymentalnych i zwiększanie efektywności eksperymentów.
2. Bezpieczne i niezawodne: Urządzenie przeszło rygorystyczne testy bezpieczeństwa, aby zapewnić bezpieczną pracę pod napięciem eksperymentalnym prądu zmiennego 380 V, gwarantując bezpieczeństwo personelu eksperymentalnego.
3. Łatwość obsługi: Interfejs użytkownika jest prosty i przejrzysty, odpowiedni dla studentów, nawet studenci bez dużego doświadczenia mogą szybko rozpocząć pracę.
4. Różnorodne funkcje: Urządzenie może wspierać różnorodne projekty eksperymentalne z elektroniką mocy, spełniając zróżnicowane potrzeby dydaktyczne. 2. Specyfikacja techniczna
Parametry techniczne
Wszystkie moduły wyposażone są w panele w formacie DIN A4 o wysokim standardzie nauczania, wyposażone w 4-milimetrowe złącza bezpieczeństwa, a schematy okablowania są wydrukowane w kolorze.
Środowisko pracy: od -5°C do 40°C, wilgotność względna nieprzekraczająca 80%
Wymiary: 1680 mm*870 mm*2070 mm
Waga: 180 kg
3. Nazwy komponentów produktu i wprowadzenie do funkcji
3.1 Główna część produktu
Nr Nazwa Cechy Ilość
1 Moduł produktu Szczegółowy opis w 3.6.1 1
2 Silnik produktu Szczegółowy opis w 3.6.2 1
3 Obudowa produktu Szczegółowy opis w 3.6.3 1
4 Koło uniwersalne Wygodne dla urządzeń mobilnych 4
3.2 Moduł produktu
Nr Nazwa Ilość
1 Moduł sterowania wyzwalaczem W3C 1
2 Moduł zabezpieczenia nadprądowego 1
3 Moduł licznika trójfazowego 1
4 Kontroler IGBT 1
5 Moduł falownika 1
6 Moduły B2HK i B2HZ 1
7 Moduły M1C i M2C 1
8 Moduły B2C i M3C 1
9 B6HA i B6HK Moduły 1
10 Moduły M3 i B6C 1
11 Moduły B2 i B6 1
12 Moduły B6C i B2HA 1
13 Moduły M1 i M2 1
14 Moduł sterujący wyzwalaczem W1C 1
3.3 Produkt Silnik Część
Nr Nazwa Ilość
1 Silnik bocznikowy DC 1
2 Trójfazowy silnik asynchroniczny klatkowy 1
3.4 Obudowa produktu
Nr Nazwa Ilość
1 Trójfazowy transformator separacyjny 1
2 Skrzynka obciążeniowa RL 1
3.5 Akcesoria produktu
Nr Nazwa Ilość
1 4 mm kabel połączeniowy bezpieczeństwa (niebieski) 5
2 4 mm kabel połączeniowy bezpieczeństwa (dwukolorowy) 5
3 4 mm kabel połączeniowy bezpieczeństwa (czerwony) 10
4 4 mm kabel połączeniowy bezpieczeństwa (zielony) 10
5 2 mm kabel połączeniowy bezpieczeństwa (czarny) 10
6 2 mm kabel połączeniowy bezpieczeństwa (żółty) 10
7 4 mm kabel połączeniowy bezpieczeństwa (żółty) 10
8 4 mm kabel połączeniowy bezpieczeństwa Kabel (czarny) 10
9 Linia zasilająca 1
10 Mostek w kształcie litery U 5
11 Bezpiecznik (1 A) 5
12 Bezpiecznik (3 A) 5
13 Kabel sieciowy 1
14 Sprzęgło 1
15 Dysk U 1
16 Żarówka 1
4. Lista eksperymentów dydaktycznych
(1) B2C jednofazowy układ prostownika mostkowego półsterowanego
(2) M3C trójfazowy układ prostownika mostkowego półsterowanego
(3) B2HA jednofazowy układ prostownika pełnookresowego
(4) B6C jednofazowy układ prostownika półokresowego sterowanego
(5) B2HK jednofazowy układ prostownika mostkowego całkowicie sterowanego
(6) B2HZ trójfazowy układ prostownika mostkowego całkowicie sterowanego
(7) B2HK jednofazowy układ prostownika mostkowego całkowicie sterowanego
(8) B2 trójfazowy układ prostownika półokresowego (wspólna anoda)
(9) B6 trójfazowy układ półokresowy Układ prostownika
(10) Układ prostownika mostkowego trójfazowego B6C
(11) Układ prostownika jednofazowego pełnookresowego M3
(12) Trójfazowy prostownik półokresowy sterowany B6HA (wspólna anoda)
(13) Trójfazowy prostownik półokresowy sterowany B6HK (wspólna katoda)
(14) Jednofazowy układ prostownika mostkowego półokresowego M1C
(15) Trójfazowy układ prostownika mostkowego półokresowego M2C
(16) Jednofazowy układ prostownika mostkowego M2
(17) Moduł sterujący wyzwalaczem W1C
(18) Test działania falownika
(19) Trójfazowy przyrząd pomiarowy podłączony do silnika sterującego falownika
(20) Test obudowy obciążenia
(21) Test działania modułu PID
