ZM6312 Praktyczny model szkolenia: klimatyzator 2-drożny, technologia inwerterowa 2-drożna, sprzęt laboratoryjny do chłodnictwa, sprzęt do nauczania w szkole, sprzęt do szkolenia zawodowegoI. Przegląd

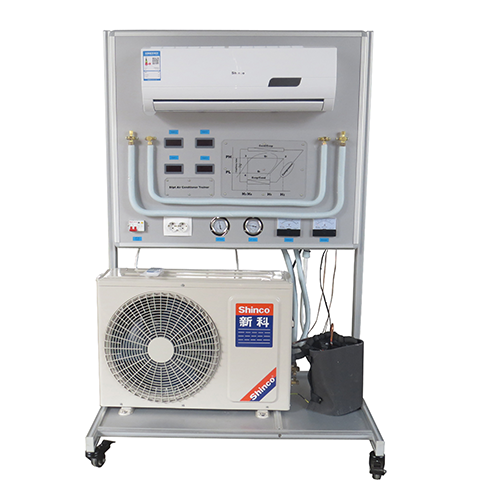

Wykorzystano jednostkę główną klimatyzatora z konwersją częstotliwości, jedno- i dwuczęściową, aluminiową konstrukcję suwnicy. Jednostka zewnętrzna jest zainstalowana pod suwnicą, a jednostka wewnętrzna z przodu i z tyłu suwnicy. Dzięki temu można wyraźnie zobaczyć całą konstrukcję klimatyzatora. Dzięki wskaźnikom temperatury i ciśnienia urządzenie może wyświetlać temperaturę skraplacza i parownika oraz ciśnienie po stronie wysokiego i niskiego ciśnienia.
II. Charakterystyka urządzenia
1. System wykorzystuje prawdziwą jednostkę chłodniczą one-to-two, zgodną z rzeczywistymi wymaganiami. Oferuje funkcje chłodzenia, ogrzewania, wentylacji, osuszania, regulacji temperatury, wyboru prędkości wiatru, synchronizacji czasu, sterowania omiataniem, trybu uśpienia, automatyki i inne.
2. Urządzenie szkoleniowe intuicyjnie prezentuje strukturę systemu i zasadę działania dwuczęściowego klimatyzatora typu one-split z pompą ciepła. Struktura układu chłodzenia i jego główne komponenty są wyraźnie widoczne. System jest również wyposażony w woltomierz i amperomierz prądu przemiennego oraz termometr. Tabele, manometry próżniowe, lampki sygnalizacyjne i diody elektroluminescencyjne wyraźnie pokazują stan pracy całego systemu klimatyzacji typu split w czasie rzeczywistym; schemat systemu sterowania jest wydrukowany na środku panelu głównego, a odpowiednie punkty testowe są oznaczone; ułatwia to demonstrację i zrozumienie wiedzy z podręczników przez studentów. Dodatkowo, w rurociągu zainstalowano wziernik do obserwacji stanu czynnika chłodniczego; rurociąg wysokiego ciśnienia jest oznaczony na czerwono, a rurociąg niskiego ciśnienia na niebiesko. Odpowiednie części są oznaczone nazwą.
3. Urządzenie jest wyposażone w obszar okablowania elektrycznego układu sterowania podzespołów jednostki zewnętrznej, który umożliwia dokończenie połączeń elektrycznych, ocenę uzwojeń sprężarki itp., co sprzyja stosowaniu teorii w praktyce i rozwijaniu praktycznych umiejętności obsługi.
5. Można symulować ustawienia usterki, a studenci mogą analizować możliwe przyczyny usterki w zależności od procesu, określać jej zakres i rozwiązywać problemy. Sprzyja to rozwojowi umiejętności identyfikacji i oceny.
III. Parametry techniczne
1. Zasilanie: jednofazowe, trójprzewodowe ~ 220 V ± 10%, 50 Hz 2. Moc urządzenia: <3 kVA 3. Wymiary całkowite: 1000 mm × 590 mm × 1800 mm 4. Zabezpieczenie: z zabezpieczeniem przed napięciem upływowym i prądem upływowym, bezpieczeństwo zgodne z normami krajowymi
IV. Strukturę rurociągów układu chłodniczego można obserwować z tyłu urządzenia. Z przodu znajduje się przegroda, która symuluje zatkanie skraplacza jednostki zewnętrznej przez zanieczyszczenia. Po otwarciu widoczna jest fizyczna część jednostki zewnętrznej. Niektóre niezbędne komponenty, takie jak 2 jednostki wewnętrzne (parownik), jednostka zewnętrzna (skraplacz, sprężarka, zawór czterodrożny) itp., rurociąg jest również wyposażony w zawory regulacyjne i inne komponenty niezbędne do szkolenia praktycznego 3. Zasilanie prądem zmiennym Jednostka sterująca: jednofazowe trójprzewodowe zasilanie prądem zmiennym 220 V, 4 woltomierze prądu zmiennego, zakres pomiarowy 0 ~ 250 V, do monitorowania napięcia sieciowego; 4 amperomierze prądu przemiennego, zakres pomiaru 0 ~ 10A, do obserwacji prądu rozruchowego systemu i monitorowania prądu roboczego systemu, zabezpieczenie przed upływowością kontroluje całkowite zasilanie panelu sterowania, zasilanie panelu sterowania jest kontrolowane przez przełącznik kluczykowy 4. Jednostka wykrywania ciśnienia w układzie chłodzenia: zapewnia 2 manometry próżniowe, zakres pomiaru wynosi 0,1 ~ 1,5 MPa, 0,1 ~ 3,5 MPa, może wyświetlać ciśnienie po stronie niskiego ciśnienia i po stronie wysokiego ciśnienia, gdy system pracuje 5. Jednostka wykrywania temperatury: zapewnia 4 termometry, wykorzystujące czujnik PT100, trzy i pół wyświetlacza cyfrowego, odpowiednio mierzą temperaturę wlotu powietrza i wylotu powietrza Temperatura portu, temperatura skraplacza i temperatura parownika 6. Jedno pole symulowanego ustawienia błędu: wiele symulowanych ustawień błędu, ustawienia błędu chłodzenia obejmują brudny korek parownika, korek skraplacza, brudny korek kapilary, korek lodu kapilarnego; Ustawienia usterek elektrycznych Typy obejmują obwód zasilania, obwód pomiaru temperatury, obwód napędu, obwód ochrony sprężarki, obwód sterowania prędkością wentylatora wewnętrznego i inne punkty awarii. 5. Elementy szkolenia praktycznego 1. Szkolenie podstawowe dla młodszych mechaników 2. Podstawowa obsługa specjalistycznych narzędzi do układów chłodniczych 3. Spawanie rur układu chłodniczego 4. Wykrywanie nieszczelności układu chłodniczego 5. Odkurzanie układu chłodniczego i napełnianie czynnikiem chłodniczym R410 6. Szkolenie w zakresie umiejętności średniozaawansowanych (projektowanie, montaż, uruchomienie i remont) 7. Analiza zasady działania płyty głównej sterowania klimatyzatora inwerterowego 8. Pomiary i działanie elementów elektrycznych klimatyzatora inwerterowego 9. Typowe awarie i analiza klimatyzatorów inwerterowych 10. Wykrywanie i analiza awarii inwertera i sprężarki klimatyzatora inwerterowego
Parametry klimatyzatora są następujące:
Moc: 2 KM
Tryb pracy: konwersja częstotliwości
Metoda grzania i chłodzenia klimatyzacji: typ grzania i chłodzenia
Kategoria kolorystyczna: biały
Moc szczytowa: 80000 W
Moc grzewcza: 2200 W
Moc grzewcza: 7100 W
Moc chłodzenia: 6500 W
Moc chłodzenia: 2100 W
Poziom wydajności zewnętrznej: Poziom 1
Typ klimatyzacji: wielopołączeniowy
Zakres zastosowania ogrzewania: 1860 m²
Wewnętrzny obieg powietrza w urządzeniu: 19 m³/min
