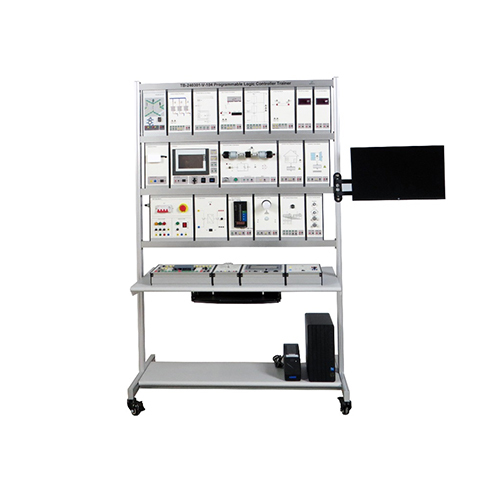

TB-240301-V-104 Programowalny sterownik logiczny Trener Sprzęt do nauczania w warsztacie Sprzęt do szkoleń elektrycznych w zakresie technologii edukacyjnych1. Wprowadzenie do produktu
1.1 Opis produktu
To urządzenie to platforma eksperymentalna z programowalnym sterownikiem logicznym przeznaczona do celów edukacyjnych. Służy głównie do prowadzenia eksperymentów dydaktycznych, aby pomóc studentom w dogłębnym zrozumieniu zasad sterowania PLC, strategii sterowania PID oraz projektowania i wdrażania systemów automatyki. Urządzenie jest obsługiwane za pomocą modułu wiszącego. Większość modułów wiszącego jest zasilana napięciem stałym 24 V, co jest łatwe w obsłudze, bezpieczne i niezawodne.
1.2 Cechy produktu
1. Modułowa konstrukcja: Moduł wiszącego urządzenia ułatwia studentom szybkie zbudowanie systemu eksperymentalnego i elastyczne łączenie różnych modułów funkcjonalnych w celu spełnienia zróżnicowanych potrzeb eksperymentalnych.
2. Wysoka intuicyjność: Urządzenie jest wyposażone w czytelne kontrolki i logo interfejsu. Studenci mogą intuicyjnie obserwować transmisję sygnału i stan urządzenia, co ułatwia zrozumienie zasad sterowania PLC.
3. Wysoki poziom bezpieczeństwa: Większość modułów wiszącego urządzenia wykorzystuje bezpieczne napięcie stałe 24 V, aby skutecznie zmniejszyć ryzyko porażenia prądem. Jednocześnie urządzenie posiada funkcje zabezpieczenia przed przeciążeniem i zwarciem, aby zapewnić bezpieczeństwo i niezawodność procesu eksperymentalnego. 4. Bogata zawartość eksperymentalna: Obejmuje różnorodne treści eksperymentalne, takie jak programowanie sterowników PLC, sterowanie PID i sterowanie logiczne, spełniając potrzeby dydaktyczne różnych kursów i pomagając studentom w pełnym opanowaniu technologii sterowania automatyzacyjnego.
5. Łatwość obsługi i konserwacji: Interfejs użytkownika urządzenia jest prosty, przejrzysty i łatwy w obsłudze. Jednocześnie konstrukcja urządzenia uwzględnia wygodę konserwacji, umożliwiając codzienne przeprowadzanie czynności konserwacyjnych i rozwiązywanie problemów.
2. Specyfikacja techniczna
Parametry techniczne
Zasilanie wejściowe: trójfazowe, pięcioprzewodowe AC380 V/50 Hz
Zakres temperatur pracy: 0℃~40℃
Wilgotność względna: ≤80%
Wymiary: 1320 mm*770 mm*2150 mm
Waga: 170 kg
3. Nazwa i opis funkcji komponentów produktu
3.1 Główna część produktu
Nr Nazwa Ilość
1 Moduł urządzenia część 1
2 Ekran wyświetlacza 1
3 Host 1
4 Zasilacz UPS 1
5 Półka na klawiaturę 1
3.2 Część modułu produktu
Nr Nazwa Ilość
1 Moduł zasilania DC (DC20 V) 1
2 Moduł zasilania DC (DC24 V) 1
3 Główny moduł zasilania 1
4 Moduł zasilania DC 0-10 V 1
5 Moduł zasilania DC ±10 V 1
6 Moduł przełącznika 1
7 Moduł PLC 1
8 Moduł ekranu dotykowego 1
9 Moduł PID 1
10 Moduł generatora funkcji 1
11 Moduł regulatora poziomu 1
12 Moduł sterowania oświetleniem wewnętrznym 1
13 Moduł lampy cyfrowej 1
14 Moduł regulacji temperatury 1
15 Moduł automatycznej regulacji temperatury w pomieszczeniu 1
16 Moduł windy trzypiętrowej 1
17 Moduł przenośnika taśmowego 1
18 Moduł dźwigu 1
19 Moduł układu rozruchowego gwiazda-trójkąt 1
20 Moduł sterowania sygnalizacją świetlną 1
21 Nazwa modułu rozlewni kontenerów 1
22 Moduł regulacji położenia 1
23 Moduł sterowania silnikiem prądu stałego w czterech kwadrantach 1
3.3 Akcesoria produktu
Nr Nazwa Ilość
1 Gniazdo 1
2 Multimetr 1
3 Bateria 1
4 Bezpiecznik 5
5 Pamięć USB 1
6 Przewód połączeniowy bezpieczeństwa 2 mm (żółty) 5
7 Przewód połączeniowy bezpieczeństwa 2 mm (zielony) 10
8 Przewód połączeniowy bezpieczeństwa 2 mm (czarny) 10
9 Przewód połączeniowy bezpieczeństwa 2 mm (czerwony) 5
10 Przewód połączeniowy bezpieczeństwa 4 mm (niebieski) 4
11 4 mm przewód połączeniowy bezpieczeństwa (dwukolorowy) 2
12 4 mm przewód połączeniowy bezpieczeństwa (żółty) 4
13 Kabel sieciowy 2
14 Przewód zasilający 2
15 Wtyczka 1
16 Mysz 1
17 Klawiatura 1
4. Lista eksperymentów edukacyjnych produktu
(1) Test modułu dźwigu
(2) Eksperyment z kontrolą poziomu cieczy
(3) Test rozruchu gwiazda-trójkąt
(4) Test modułu lampy cyfrowej
(5) Test modułu rozlewni kontenerowej
(6) Test modułu windy
(7) Test modułu sygnalizacji świetlnej
(8) Test modułu automatycznej regulacji temperatury w pomieszczeniu
(9) Test sterowania kątem silnika
(10) Regulacja PID czterokwadrantowego silnika prądu stałego
(11) Test modułu sterowania czterokwadrantowego silnika prądu stałego
