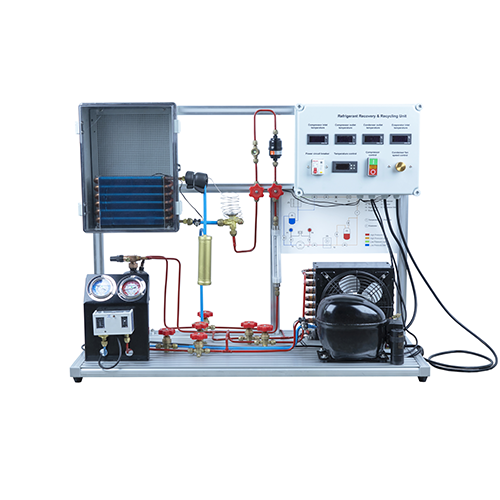

ZM6103 Jednostka odzysku i recyklingu czynnika chłodniczego Sprzęt do szkolenia zawodowego Sprzęt dydaktyczny
I. Opis produktu
1.1 Opis
Urządzenie do odzyskiwania i recyklingu czynnika chłodniczego to urządzenie stosowane w układzie obiegu chłodniczego. Jego główną funkcją jest odzysk czynnika chłodniczego, który nie odparował całkowicie lub nie skroplił się w obiegu chłodniczym, i jego recyrkulacja przez sprężarkę. Urządzenie to jest zazwyczaj instalowane pomiędzy parownikiem a sprężarką i realizuje automatyczną regulację przepływu czynnika chłodniczego poprzez elementy sterujące, takie jak czujniki temperatury i presostaty.
1.2 Cechy
Urządzenie szkoleniowe do odzyskiwania i ponownego wykorzystania czynnika chłodniczego ZM6103 to urządzenie służące do badania układów sprężarkowych i pomp ciepła w układach chłodniczych. Wykorzystuje ono różne regulatory przepływu do obserwacji charakterystyki urządzeń w warunkach chłodzenia i ogrzewania oraz prowadzi badania nad drogami obiegu czynnika chłodniczego łączącymi różne regulatory. Platforma szkoleniowa wykorzystuje aluminiową ramę podwozia, która charakteryzuje się prostą i solidną konstrukcją.
Urządzenie posiada solidny system zabezpieczeń, sprężarka jest wyposażona w zabezpieczenie rozruchowe, a sterowanie elektryczne znajduje się w skrzynce sterowniczej z wyłącznikiem różnicowoprądowym, przyciskiem zatrzymania awaryjnego i niezawodnym uziemieniem.
II. Parametry wydajności
Zasilanie wejściowe: AC 220 V ± 10%, 50 Hz
Waga: około 100 kg
Temperatura otoczenia 10°C ～ 30°C
Wilgotność względna <75% (25°C)
Wymiary: 1030 mm * 450 mm * 800 mm
Czynnik chłodniczy: R134a

III. Lista komponentów i szczegółowe wprowadzenie
3.1 Część główna
Numer Nazwa
1 Moduł sterujący wyświetlaczem
2 Filtr osuszacz
3 Wziernik
4 Parownik
5 Czujnik temperatury
6 Zawór rozprężny
7 Skraplacz i wentylator
8 Przepływomierz
9 Separator gaz-ciecz
10 Zbiornik cieczy
11 Mierniki wysokiego i niskiego napięcia oraz wyłączniki zabezpieczające
12 Sprężarka
3.2 Część skrzynki zasilającej
Numer Nazwa
1 Wyświetlacz temperatury na wlocie sprężarki
2 Wyświetlacz temperatury na wylocie sprężarki
3 Temperatura na wylocie skraplacza
4 Temperatura na wlocie parownika
5 Wyłącznik automatyczny
6 Regulacja temperatury Tabela
7 Przełącznik sprężarki
8 Pokrętło prędkości wentylatora skraplacza
3.3 Lista konfiguracji urządzenia
Numer Nazwa Ilość
1 Sprężarka tłokowa o stałej częstotliwości z zamkniętym tłokiem 1
2 Zbiornik cieczy 1,2 l 1
3 Skraplacz żebrowy 1
4 Wziernik SG2 1
5 Filtr 1
6 Przepływomierz 1
7 Zawór rozprężny 1
8 Ręczny zawór membranowy 8
9 Wyłącznik automatyczny 1P+N C16 1
10 Cyfrowy termometr TPM-900 z metalową sondą - 40-110°C 4
11 Elektroniczny przełącznik prędkości TG-500W 1
12 Manometr wysokiego ciśnienia -0,1-0-3,8 MPa 1
13 Manometr niskiego ciśnienia -0,1-0-1,8 MPa 1
IV. Lista eksperymentów
Eksperyment 1 Eksperyment z odzyskiem czynnika chłodniczego
Eksperyment 2 Eksperyment z uzupełnianiem czynnika chłodniczego
Eksperyment 3 Eksperyment z chłodzeniem
