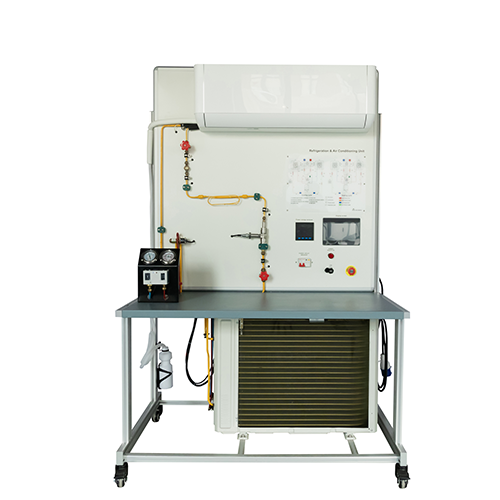

ZM6104 Urządzenia chłodnicze i klimatyzacyjne Sprzęt szkoleniowy do chłodnictwa Sprzęt dydaktyczny Sprzęt do szkolenia zawodowego
I. Przegląd produktu
1.1 Przegląd
Niniejszy kurs jest profesjonalnym kursem z zakresu energetyki cieplnej i elektroenergetyki. Jego celem jest systematyczne wprowadzenie studentów w zasady działania klimatyzatorów, opanowanie zasad sterowania klimatyzatorami i sposobu działania sprężarek oraz zademonstrowanie systemu, aby studenci mogli jasno zrozumieć jego zasady działania w trakcie procesu nauczania. Opanowanie zasad chłodzenia, ogrzewania i podłączania rurociągów w systemach klimatyzacji. Klimatyzator typu split to rodzaj klimatyzatora. Składa się on z jednostki wewnętrznej i jednostki zewnętrznej, które są instalowane odpowiednio wewnątrz i na zewnątrz, a następnie połączone rurami i przewodami.
Klimatyzacja typu split dzieli urządzenie na dwie części: jednostkę wewnętrzną i jednostkę zewnętrzną. W jednostce zewnętrznej znajdują się głośna sprężarka, wentylator osiowy itp.; elementy obwodu sterowania elektrycznego i wewnętrzne wymienniki ciepła są niezbędne w pomieszczeniach. Klimatyzator składający się z jednostki wewnętrznej i jednostki zewnętrznej nazywany jest klimatyzatorem typu split.
To urządzenie szkoleniowe zostało zaprojektowane w celu realizacji celów dydaktycznych, umożliwiając uczestnikom zrozumienie charakterystyki systemu klimatyzacji, chłodzenia i ogrzewania za pomocą gruntowej pompy ciepła, a także zapoznanie się ze szczegółami działania i zasadami działania systemu klimatyzacji, chłodzenia i ogrzewania za pomocą gruntowej pompy ciepła.
1.2 Cechy
Platforma szkoleniowa wykorzystuje aluminiową ramę podwozia. Blat stołu zmniejsza całkowitą wagę urządzenia, zapewniając jednocześnie jego wytrzymałość. U dołu zamontowano 4 uniwersalne kółka, które ułatwiają przemieszczanie.
Rurociąg obiegu chłodniczego jest ułożony na płycie montażowej urządzenia, a obszary wysokiej i niskiej temperatury są pomalowane na różne kolory, co ułatwia obserwację i rozróżnienie.
Obieg kondensatu jest ułożony za pomocą plastikowych węży, które charakteryzują się dobrą odpornością na korozję i warunki atmosferyczne oraz są łatwe i szybkie w wymianie.
Urządzenie posiada solidny system bezpieczeństwa. W obiegu chłodniczym zainstalowano wyłącznik wysokiego i niskiego ciśnienia. W przypadku nieprawidłowego ciśnienia w układzie, sprężarkę można natychmiast zatrzymać, aby zapewnić bezpieczeństwo sprężarki i systemu. W obwodzie elektrycznym zainstalowano wyłącznik zabezpieczający przed wyciekiem, przycisk zatrzymania awaryjnego oraz niezawodne uziemienie, aby zapewnić bezpieczeństwo urządzenia i personelu.
Jednostka wewnętrzna i zewnętrzna klimatyzatora są zamontowane jedna nad drugą, co ułatwia monitorowanie stanu pracy.
II. Parametry wydajnościowe
(1) Zasilanie: AC220 V ±10% 50 Hz
(2) Wymiary całkowite: 1260 mm x 670 mm x 2000 mm (długość × szerokość × wysokość)
(3) Waga: <220 kg
(4) Warunki pracy: temperatura otoczenia 10℃～30℃, wilgotność względna <75% (25℃)
(5) Czynnik chłodniczy: R32

III. Lista komponentów i szczegółowe wprowadzenie
3.1 Część główna
Numer Nazwa
1 Jednostka wewnętrzna klimatyzatora typu split
2 Rura kondensatu
3 Zawór ręczny
4 Czujnik temperatury
5 Filtr
6 Rurka kapilarna
7 Czterodrożny zawór zwrotny
8 Manometr wysokiego ciśnienia
9 Przepływomierz
10 Manometr niskiego ciśnienia
11 Wyłącznik bezpieczeństwa wysokiego i niskiego napięcia
12 Pojemnik
13 Schemat działania chłodzenia i ogrzewania
14 Jednofazowy miernik wielofunkcyjny
15 Wyświetlacz
16 Wskaźnik zasilania
17 Wyłącznik automatyczny 2P
18 Wyłącznik awaryjny
19 Interfejs USB
20 Jednostka zewnętrzna klimatyzatora typu split
3.2 Akcesoria
Numer Nazwa Ilość
1 Uniwersalny pilot zdalnego sterowania 1
2 Kabel USB do transmisji danych 1
3 Anemometr 1
4 Płyta CD z oprogramowaniem 1
5 Przenośny tester temperatury i wilgotności 1
IV. Lista eksperymentów
Eksperyment 1: Uruchomienie sprzętu i sprawdzenie działania urządzeń zabezpieczających
Eksperyment 2: Badanie działania klimatyzatorów typu split
Eksperyment 3: Praca w trybie chłodzenia
Eksperyment 4: Praca w trybie grzania
Eksperyment 5: Praca w trybie osuszania
Eksperyment 6: Zbieranie i obliczanie danych
