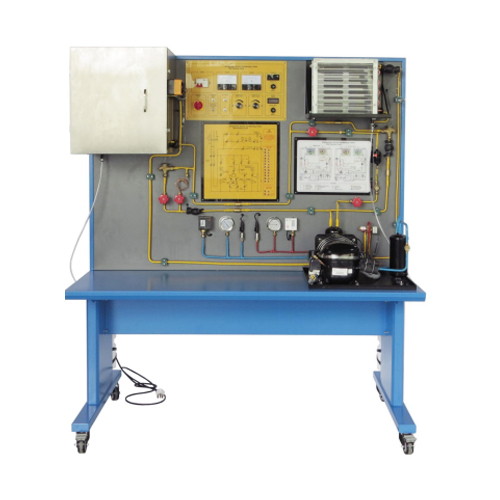

ZM6404 Trener chłodnictwa i klimatyzacji z odwróconym cyklem chłodzenia Sprzęt dydaktyczny Sprzęt do szkolenia zawodowego1. Wprowadzenie do sprzętu
1.1 Przegląd
W dzisiejszej dziedzinie szkoleń technicznych rozwijanie umiejętności praktycznych jest niezbędne. W odpowiedzi na to zapotrzebowanie powstała stacja szkoleniowa ZM6404 do chłodnictwa i klimatyzacji z odwróconym obiegiem. Jest to zaawansowany sprzęt przeznaczony do edukacji i szkoleń zawodowych. Stanowi ona platformę symulującą rzeczywiste środowisko przemysłowe, umożliwiając uczestnikom dogłębne zrozumienie mechanizmu działania układu chłodniczego z odwróconym obiegiem oraz opanowanie odpowiednich umiejętności obsługi i konserwacji.
Konstrukcja stacji szkoleniowej ZM6404 uwzględnia integralność i praktyczność nauczania. Obejmuje ona chłodzone powietrzem, w pełni zamknięte sprężarki, parowniki z wymuszonym obiegiem powietrza, skraplacze oraz szereg niezbędnych elementów pomiarowych i sterujących, aby zapewnić uczestnikom możliwość zapoznania się z każdym ogniwem, od obiegu czynnika chłodniczego, procesu wymiany ciepła, po sterowanie systemem i diagnostykę usterek.
1.2 Funkcje
Kompleksowa platforma edukacyjna: Istotą konstrukcji stacji szkoleniowej ZM6404 jest zapewnienie wysoce kompleksowej platformy edukacyjnej. Integruje kluczowe komponenty systemu chłodzenia i klimatyzacji, w tym chłodzone powietrzem, w pełni zamknięte sprężarki, parowniki z wymuszonym obiegiem powietrza i skraplacze itp. Komponenty te współpracują ze sobą, prezentując studentom rzeczywisty system obiegu chłodniczego. Dzięki tej zintegrowanej konstrukcji studenci mogą poznać działanie całego systemu na jednym urządzeniu, co pozwala im lepiej zrozumieć funkcje i interakcje poszczególnych komponentów.
Konstrukcja zorientowana na edukację: Konstrukcja urządzenia w pełni uwzględnia potrzeby dydaktyczne i jest wyposażona w szczegółową instrukcję obsługi i ćwiczeń, dzięki czemu studenci mogą pogłębiać swoją wiedzę poprzez praktyczną obsługę. Przezroczysta osłona przeciwpyłowa nie tylko chroni urządzenie przed kurzem, ale także pozwala studentom na dokładną obserwację jego wewnętrznej struktury, co zwiększa intuicyjność nauczania. Taka konstrukcja umożliwia studentom naukę w praktyce i utrwalanie wiedzy teoretycznej poprzez praktyczną obsługę.
Bezpieczeństwo przede wszystkim: Bezpieczeństwo zostało postawione na pierwszym miejscu podczas projektowania stanowiska szkoleniowego ZM6404. Urządzenie jest wyposażone w funkcje bezpieczeństwa, takie jak przycisk zatrzymania awaryjnego, zabezpieczenie przed wyciekiem i zabezpieczenie przed przeciążeniem, aby zapewnić bezpieczeństwo studentom podczas wykonywania ćwiczeń eksperymentalnych. Ponadto wszystkie komponenty elektryczne i okablowanie spełniają międzynarodowe normy bezpieczeństwa, zapewniając uczniom bezpieczne i niezawodne środowisko nauki.
Praktyczność i trwałość: Praktyczność sprzętu odzwierciedla się w jego mobilności i trwałości. Spód urządzenia wyposażony jest w blokowane kółka, które ułatwiają przemieszczanie się między salami lekcyjnymi lub miejscami ćwiczeń, a podczas użytkowania można je zablokować, aby zapewnić stabilność. Stół roboczy wykonany jest z wytrzymałego tworzywa sztucznego i stali nierdzewnej, które są trwałe i łatwe w czyszczeniu, co zapewnia długotrwałe użytkowanie.
Monitorowanie i analiza danych w czasie rzeczywistym: Aby poprawić umiejętności analizy eksperymentalnej uczniów, stanowisko szkoleniowe ZM6404 zostało wyposażone w takie przyrządy, jak woltomierze, amperomierze i cyfrowe wskaźniki temperatury. Przyrządy te mogą wyświetlać stan pracy systemu w czasie rzeczywistym, umożliwiając uczniom monitorowanie i analizę wydajności systemu oraz pogłębianie wiedzy na temat działania układu chłodniczego.
Koncepcja ochrony środowiska: Czynnik chłodniczy R134A stosowany na stanowisku szkoleniowym jest przyjazny dla środowiska, co pozwala studentom zrozumieć i stosować w praktyce aktualne przepisy ochrony środowiska oraz rozwijać świadomość w zakresie ochrony środowiska.
Stanowisko szkoleniowe ZM6404 do chłodnictwa i klimatyzacji z odwróconym obiegiem to wysoce zintegrowany, bezpieczny i przyjazny dla użytkownika sprzęt dydaktyczny. Zapewnia studentom idealną platformę edukacyjną, umożliwiającą im dogłębne zrozumienie wszystkich aspektów technologii chłodniczej i klimatyzacyjnej w praktyce. Dzięki tej praktycznej obsłudze studenci mogą nie tylko utrwalić wiedzę teoretyczną, ale także doskonalić praktyczne umiejętności obsługi, budując solidne podstawy pod przyszłą karierę.
2. Parametry techniczne
Zasilanie: AC 220 V
Waga: <300 kg
Warunki pracy: Temperatura: 10°C ～ +40°C Wilgotność względna: <85% (25°C)
Wymiary: 1700 mm * 750 mm * 1950 mm
3. Lista komponentów i szczegółowe wprowadzenie
3.1 Część główna
Brak nazwy
1 Układ cyklu odwrotnego
2 Moduł sterowania elektrycznego
3 Moduł ustawiania błędów
4 Stół warsztatowy
3.2 Moduł sterowania elektrycznego
Brak nazwy
1 Wyłącznik zasilania
2 Woltomierz
3 Amperomierz
4 Wielokanałowy wskaźnik temperatury
5 Wyłącznik obciążenia
6 Przełącznik start/stop sprężarki
7 Czterodrogowy przełącznik zaworu zwrotnego
8 Przełącznik wentylatora chłodnicy
9 Regulacja prędkości wentylatora skraplacza
10 Regulacja prędkości wentylatora parownika
11 Dwukanałowy wskaźnik ciśnienia
3.3 Moduł ustawiania błędów
Po lewej stronie modułu ustawiania błędów znajduje się schemat symulacji elektrycznej urządzenia z punktami pomiarowymi. Naciśnij przycisk ustawiania błędów po prawej stronie, aby ustawić błąd. Błędy przedstawiono na poniższym rysunku i w tabeli. Brak nazwy
F1 Przycisk usterki odcięcia dwufazowego silnika
F2 Przycisk usterki wentylatora skraplacza
F3 Przycisk usterki wentylatora parownika
F4 Przycisk usterki napędu młota udarowego
F5 Przycisk usterki zabezpieczenia termicznego silnika
F6 Przycisk usterki sterownika wentylatora skraplacza
F7 Przycisk usterki sterownika wentylatora parownika
F8 Przycisk usterki presostatu niskiego ciśnienia
F9 Przycisk usterki presostatu wysokiego ciśnienia
F10 Przycisk usterki zaworu przełączającego czterodrogowego
Przycisk ukrycia diody LED sygnalizującej usterkę
Resetuj przycisk resetowania usterki
Napięcie Przycisk modułu pomiaru napięcia
Rezystancja ciągła Przycisk trybu pomiaru rezystancji
4. Lista eksperymentów
Eksperyment 1 Błąd odcięcia dwufazowego silnika
Eksperyment 2 Przycisk usterki wentylatora skraplacza
Eksperyment 3 Przycisk usterki wentylatora parownika
Eksperyment 4 Przycisk usterki napędu młota udarowego
Eksperyment 5 Przycisk usterki zabezpieczenia termicznego silnika
Eksperyment 6 Przycisk usterki sterownika wentylatora skraplacza
Eksperyment 7 Przycisk usterki sterownika wentylatora parownika
Eksperyment 8 Przełącznik niskiego ciśnienia Przycisk usterki
Eksperyment 9 Przycisk usterki presostatu wysokiego ciśnienia
Eksperyment 10 Przycisk usterki zaworu czterodrogowego przełączającego
