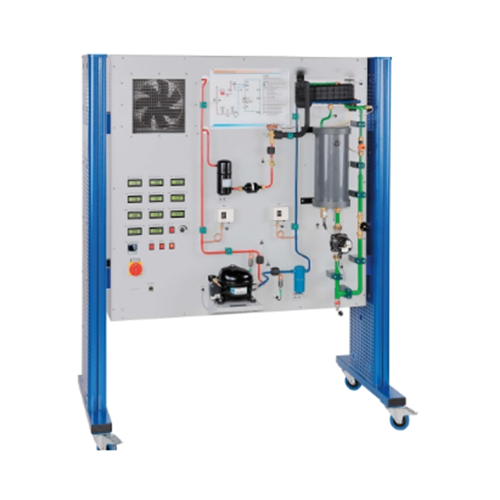

TB220728R-001 Obwód chłodniczy z klimatyzatorem o zmiennym obciążeniu Trener Sprzęt dydaktyczny Sprzęt do szkolenia zawodowegoOpis
Badanie obiegu chłodniczego przy regulowanym obciążeniu. Obieg chłodniczy składa się ze sprężarki, skraplacza z wentylatorem, termostatycznego zaworu rozprężnego oraz współosiowego wymiennika ciepła pełniącego funkcję parownika. Obieg wodny stanowi obciążenie i składa się ze zbiornika z grzałką oraz pompy. Temperatura w zbiorniku jest regulowana za pomocą regulatora.
Celem tego obiegu chłodniczego jest produkcja zimnej wody. Woda przepływa przez płaszcz współosiowego wymiennika ciepła, przekazuje ciepło czynnikowi chłodniczemu i w ten sposób się schładza.
Wszystkie istotne wartości pomiarowe są rejestrowane przez czujniki. Jednoczesne przesyłanie wartości pomiarowych do oprogramowania rejestrującego dane umożliwia łatwą analizę i przedstawienie procesu na wykresie logarytmicznym p-h. Oprogramowanie dostarcza dokładnych danych o stanie czynnika chłodniczego, które służą do dokładnego obliczenia masowego natężenia przepływu czynnika chłodniczego. Obliczenia te dają zatem znacznie dokładniejszy wynik niż pomiary konwencjonalnymi metodami. Oprogramowanie wyświetla również kluczowe zmienne charakterystyczne procesu, takie jak stosunek ciśnień sprężarki i współczynnik wydajności.
Przejrzyście rozmieszczone komponenty ułatwiają zrozumienie.
Specyfikacja
Badanie obiegu chłodniczego z obciążeniem w postaci obiegu wodnego
Obieg chłodniczy ze sprężarką, skraplaczem z wentylatorem, termostatycznym zaworem rozprężnym i koncentrycznym wymiennikiem ciepła jako parownikiem
Wentylator EC umożliwia bardzo dużą zmienność obciążenia
Obieg wodny z pompą, zbiornikiem z grzałką jako obciążeniem chłodniczym w parowniku
Grzałka z regulatorem do regulacji temperatury zbiornika
Rejestracja wszystkich istotnych wartości pomiarowych
Precyzyjne obliczenie masowego natężenia przepływu czynnika chłodniczego za pomocą oprogramowania
Oprogramowanie do akwizycji danych przez USB w systemie Windows 8.1, 10
Czynnik chłodniczy R513A, GWP: 631
Dane techniczne
Sprężarka
Moc chłodnicza: ok. 479 W przy 7,2/54,4°C
Pobór mocy: 168 W przy 7,2/54,4°C
Parownik
Objętość czynnika chłodniczego: 0,4 l
Objętość wody: 0,8 l
Skraplacz
Powierzchnia transferu: ok. 1,25 m²
Przepływ powietrza 0…1400 m³/h
Pompa
Maks. wydajność: 1,9 m³/h
Maks. wysokość podnoszenia: 1,4 m
Zbiornik
Pojemność: ok. 4,5 l
Grzałka: ok. 450 W
Czynnik chłodniczy: R513A, GWP: 631
Objętość napełnienia: 800 g
Ekwiwalent CO2: 0,5 t
Zakresy pomiarowe
Ciśnienie: 2x -1…15 bar
Moc: 0…750 W
Temperatura: 6x 0…100°C
Przepływ:
Woda 0,05…1,8 l/min
Obliczany czynnik chłodniczy 0…17 kg/h
230 V, 50 Hz, 1 faza; 230 V, 60 Hz, 1 faza
120 V, 60 Hz, 1 faza;
