ZM6317 Szkolenia z zakresu chłodnictwa Sprzęt laboratoryjny do celów edukacyjnych Szkolenia zawodowe z zakresu chłodnictwa SprzętI. Przegląd

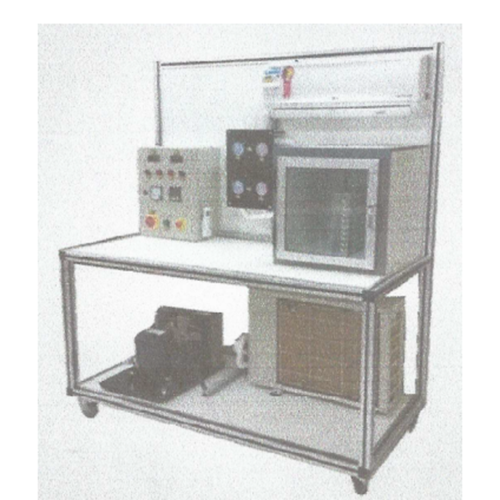

Konstrukcja mobilnej bramy profilowej, jednostka zewnętrzna klimatyzatora i agregat chłodniczy lodówki są zainstalowane pod bramą, jednostka wewnętrzna jest zainstalowana nad bramą, a komora chłodnicza jest zainstalowana na blacie stołu. Dzięki wskaźnikowi temperatury i ciśnienia urządzenie może wyświetlać temperaturę skraplacza i parownika oraz ciśnienie po stronie wysokiego i niskiego ciśnienia.
II. Cechy urządzenia
1. System wykorzystuje rzeczywiste urządzenia klimatyzacyjne i chłodnicze, zgodnie z rzeczywistymi instrukcjami.
2. Urządzenie szkoleniowe wizualnie prezentuje strukturę systemu i zasadę działania systemu klimatyzacji i chłodzenia typu split z pompą ciepła. Struktura układu obiegu chłodniczego i główne komponenty są wyraźnie widoczne. System jest również wyposażony w woltomierz prądu przemiennego, amperomierz prądu przemiennego, termometr i manometr próżniowy. Dodatkowo w rurociągu zainstalowano wziernik do obserwacji stanu czynnika chłodniczego; rurociąg wysokiego ciśnienia jest oznaczony na czerwono, a rurociąg niskiego ciśnienia na niebiesko. Odpowiednie części są identyfikowane według nazwy.
3. Urządzenie jest wyposażone w obszar okablowania dla elektrycznych linii sterujących podzespołów, który może dokończyć połączenie elektryczne, ocenę uzwojenia sprężarki itp., co sprzyja stosowaniu teorii w praktyce i rozwijaniu praktycznych umiejętności obsługi.
4. Symulowane ustawienie usterki, studenci mogą analizować możliwe przyczyny usterki w zależności od procesu, określać zakres usterki i rozwiązywać problemy. Sprzyja to rozwojowi umiejętności identyfikacji i oceny.
III. Parametry techniczne
1. Zasilanie wejściowe: jednofazowe trójprzewodowe ~ 220 V ± 10% 50 Hz
2. Moc urządzenia: <3 kVA
3. Wymiary: 1600 mm × 800 mm × 1800 mm
4. Zabezpieczenie bezpieczeństwa: z zabezpieczeniem przed napięciem upływowym, zabezpieczenie przed prądem upływowym, bezpieczeństwo spełnia normy krajowe.
IV. Elementy szkolenia praktycznego
1. Szkolenie podstawowe dla młodszych mechaników
2. Podstawowa obsługa specjalistycznych narzędzi do układów chłodniczych
3. Spawanie złączek rurowych układów chłodniczych
4. Wykrywanie nieszczelności układów chłodniczych
5. Odkurzanie i napełnianie układów chłodniczych
6. Szkolenie w zakresie umiejętności pośrednich (projektowanie, instalacja, uruchomienie i konserwacja)
7. Podstawowa analiza głównego obwodu sterowania układów klimatyzacji i chłodzenia
8. Pomiary i działanie układów elektrycznych układów klimatyzacji i chłodzenia
9. Typowe awarie układów klimatyzacji i chłodzenia oraz ich analiza
10. Klimatyzacja i analiza awarii sprężarki w układzie chłodniczym
